流量定量控制系统
所属分类:涡轮流量计
浏览次数:9448
适用场合:米科流量定量控制系统,利用该开关信号通过配接继电器或接触器来控制安装在管道上的断流设备(如电磁阀等),从而达到定量控制的效果.
400-870-7576

例如:给罐子定量加水(比如10升),在流量积算仪(定量控制仪)上输入10升的值,然后启动按钮,流量积算仪继电器闭合(电磁阀打开,进水),流量积算仪开始累积,当罐子累积水量到达10升时,流量积算仪继电器断开(电磁阀关闭,停水),本次定量完成。

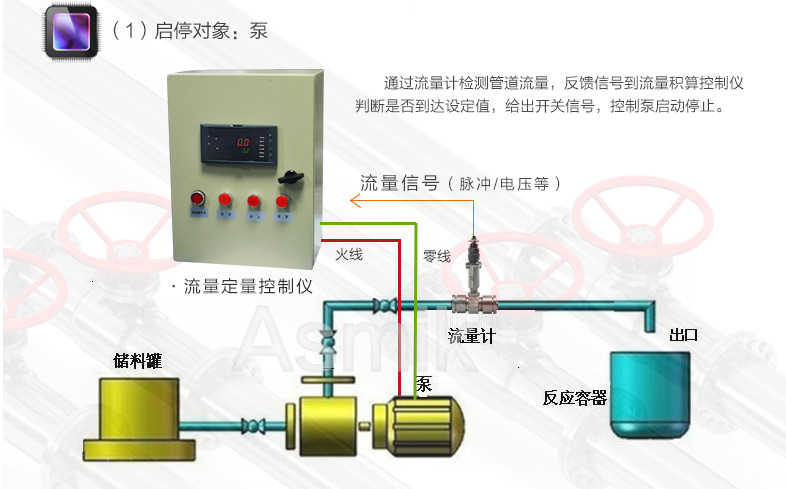

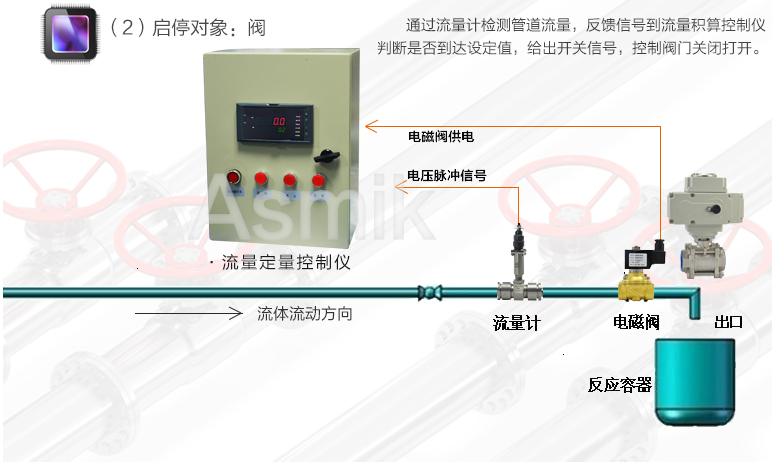

米科定量控制系统是由流量计、流量积算仪、电磁阀和定量控制箱等装置组成。可实现对流体的定量计量、定量灌装、定量配料等过程的控制。结构如图所示。

定量控制系统

米科定量系统应用于桶装水控制


流量批定量控制的基本要求如下。


   ①按批量操作流体总量设定值进行批量发料、装桶、装车或装船等操作,并达到规定的准确度。
   ②在危险情况发生时能立即快速切断放料阀,然后进行人工干预,以确保安全。
   ③重大的异常情况发生时能发出报警信号。

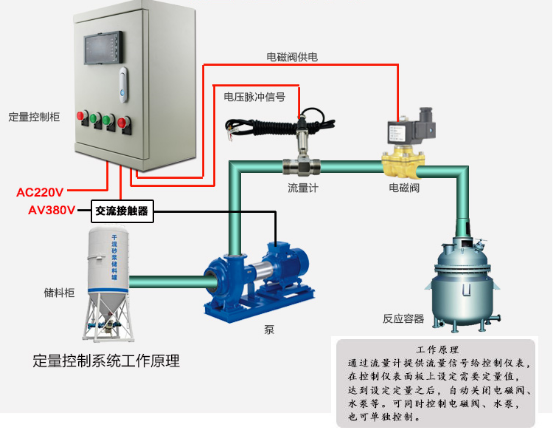

流量定量控制系统的原理
定量计量开始时定量控制仪指示电磁阀开启,流体进入流量传感器。流量传感器将流量信号传给定量控制仪并开始计量,当流量达到设定值时,定量控制仪发出指令使电磁阀、水泵等断开(可同时控制电磁阀、水泵,也可单独控制),恢复到初始的关闭。





流量定量控制系统的特点

1、只需要计量传感器、控制器和断流设备组成,结构简单,成本低;

2、流量计和断流设备等均有控制箱内提供电源,只需要给控制箱提供AC220V即可

3、控制箱面板设有“启动'、“停止'等按键,并有“状态指示灯'显示,因此显示直观,操作简单、方便、易学;

4、每次定量制值可以根据需要任意更改,只需在定量控制仪内操作完成

5、定量控制仪显示参数包括本次累积、总累积、瞬时流量、时间、流量计输入信号值等;



流量定量控制系统的组成

1、定量控制传感器:LWGY-MIK涡轮流量计

LWGY-MIK涡轮流量计

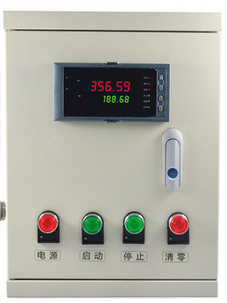

2、定量控制柜:内含MIK-2600流量积算仪、内部控制线路及组件、外部控制按钮和指示灯等

定量控制柜



米科简易流量定量控制系统的组成

定量控制系统定量控制系统
