冷却水超声波流量计
米科,专业解决10万客户测量方案 | [在线咨询]
阅读次数:219
 2018-11-29 14:48:00
分享到:
【文章导读】 冷却水超声波流量计是企业生产过程中,为了测试循环水冷却系统的效率,需要对循环水用量进行统计,即需要对管道中循环水流量进行测量。循环水流量检测方法主要超声波法及体积法。

  冷却水超声波流量计

  首先需要给大家科普一下什么是冷却水超声波流量计,冷却水超声波流量计是企业生产过程中,为了测试循环水冷却系统的效率,需要对循环水用量进行统计,即需要对管道中循环水流量进行测量。循环水流量检测方法主要超声波法及体积法。今天主要和大家介绍的是外夹式冷却水超声波流量计的检测原理、组成、安装及在循环水管道上的应用。冷却水超声波流量计的成功应用弥补了企业工艺设计的先天不足,提高了循环水流量检测水平,利于企业循环水用能结构的优化。

  所谓循环水,即在企业生产过程中作为热量的载体,可以循环利用的水。始端为带有冷却系统的循环水池,终端为生产车间的换热设备。生物化工企业的换热设备种类、数量均较多,因此循环水管线错综复杂,如果每根循环水管线上均安装流量,将是一笔不小的费用。因此,大多数生产企业,在设计初始阶段为了降低投资成本,就没有给循环水管道安装冷却水超声波流量计。但是,为了掌握生产过程所有换热设备的运行效率,必须对循环在管道中的流量进行检测。

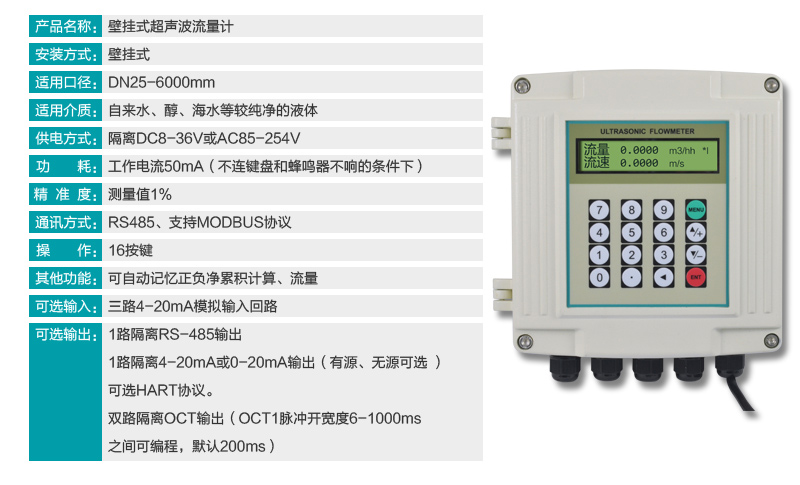

超声波流量计展示

  冷却水超声波流量计为非接触式仪表,适于测量不易接触和观察的流体以及大管径流量。它与水位计联动可进行敞开水流的流量测量。使用冷却水超声波流量计,不用在流体中安装测量元件,故不会改变流体的流动状态,不产生附加阻力,仪表的安装及检修均可不影响生产管线运行。因而,冷却水超声波流量计的运用可以很好地解决上述企业存在的问题,与传统的电磁流量计相比,可以说超声波流量计是一种理想的节能型流量计。

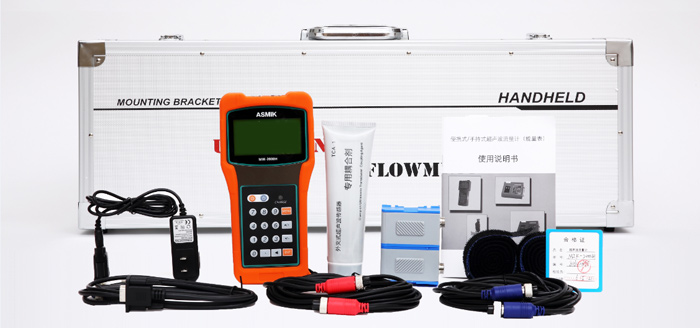

超声波流量计类型

  冷却水超声波流量计的发展:

  自1928年德国人研制成功第一台冷却水超声波流量计并取得专利至今,已有80多年的发展历史。进20年来,特别是进10年来,由于高速数字信号的处理技术与微处理技术的快速发展、新型探头材料与工艺技术的开发以及声道配置与流量动力学的研究进展,超声流量测量技术取得了长足进步,显示了强劲的技术优势,发展势头迅猛

  冷却水超声波流量计的工作原理:

  冷却水超声波流量计是基于超声波在流动的流体中传播时就载上流体流速的信息,如顺流和逆流的传播速度由于叠加了流体流速而不相同。因此通过接收到的超声波就可以检测出流体的流速,从而换算成流量。超声波流量计由超声波换能器、电子线路及流量显示和累积系统三部分组成。超声波发射换能器将电能转换为超声波能量,并将其发射到被测流体中,接收器接收到的超声波信号,经电子线路放大并转换为代表流量的电信号供给显示和积算仪表进行显示和积算。这样就实现了流量的检测和显示

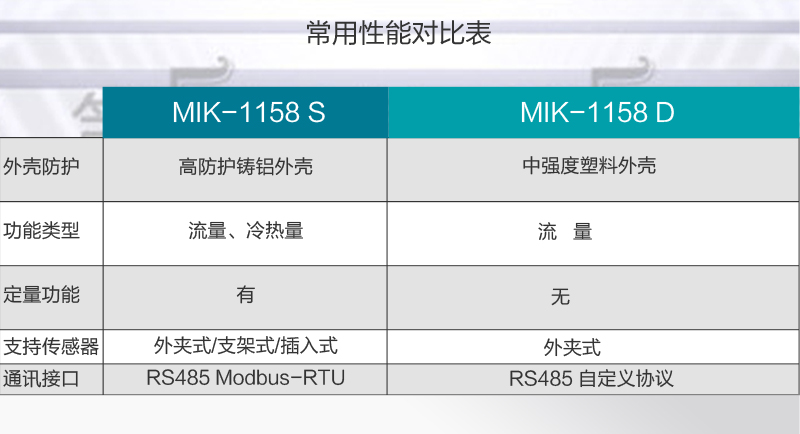

超声波流量计参数

  冷却水超声波流量计的选择:

  常见的冷却水超声波流量计主要有便携式冷却水超声波流量计、手持式冷却水超声波流量计和固定式冷却水超声波流量计,便携式冷却水流量计的特点比较如下:便携式冷却水超声波流量计为非接触式测量方式、体积小、携带方便。适用于现场测量各种尺寸管道导声介质。但是冷却水超声波流量计对于管段的材质是有一定的要求的,必须是均一的介质,测量介质包括水、工业污水、酸碱液、各种油类等能传导声波的液体。测量流速范围为(0~±30)m/s,测量准确度等级优于1%。

  本次主要是给大家介绍冷却水超声波流量计,该流量计的主要生产地集中在杭州这块,也是目前国内比较出名的厂家。
