超声波流量计原理
米科,专业解决10万客户测量方案 | [在线咨询]
阅读次数:231
 2018-11-29 14:32:59
分享到:
【文章导读】 超声流量计和电磁流量计一样,均属于无阻碍流量计,适用于大多数纯净液体的流量监测,因其不用断管,且测量安装方式简单,它已经成为了一大类流量监测难题的解决策略,特别是在大口径流量测量方面有着突出的优点。

  超声波流量计原理


  很多朋友现在都会使用到超声波流量计,但是有很多朋友在使用之前会不了解超声波流量计的原理,下面我给大家介绍一下超声波流量计的原理。


  流量计是流量监测中最主要的传感器,它在污水处理、印染整治、市政供水方面都有着十分广泛的应用。但是一般的流量计都需要进行断管安装,这在一些工况下不易实现,所以今天的主角——超声波流量计应运而生。

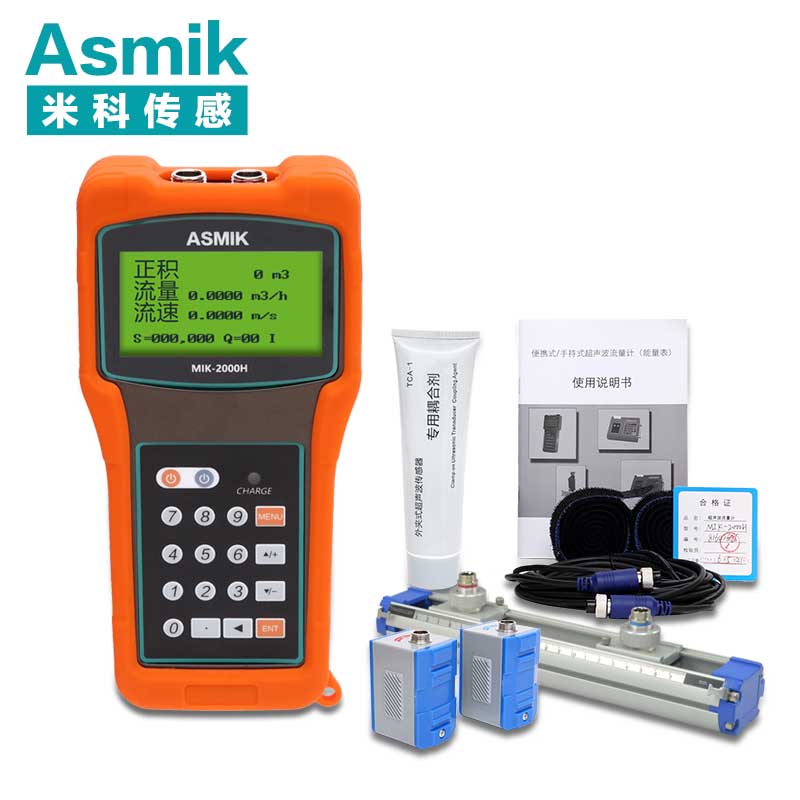

便携式超声波流量计

  超声波流量计进入国内市场,最早是由成立于1992年的大连索尼卡仪表有限公司开始代理日本富士电机公司与日本东京计装(Keiso)株式会社两家的超声波流量计,王京先(人称王老师,其在外国有很长的一段留学经历)当时是作为大连索尼卡的技术总工,开始逐步接触并研究超声波流量计,而后大连索尼卡在王老师的带领下开始自主研发超声波流量计。


  超声流量计和电磁流量计一样,均属于无阻碍流量计,适用于大多数纯净液体的流量监测,因其不用断管,且测量安装方式简单,它已经成为了一大类流量监测难题的解决策略,特别是在大口径流量测量方面有着突出的优点。


  超声波流量计主要是分为手持式、外夹式和壁挂式超声波流量计。超声波流量计其最主要的优点就是便携式的,方便携带,安装使用上也比较方便,而且流量的检测范围也比较大,可以检测多个管道口径的流量,不像管道式流量计一样,只局限于测量一个口径的流量。有优点就必然伴随着缺点,超声波流量计最大的缺点可能精度没有那么高,没有管道式流量计的精度高。但是稳定流动的流体有助于测量稳定,从而保证测量精度。而流动状态混乱的流体会使测量数据不稳定或无法测量。对口径大于DN300的管道进行测量时,需要选用延长支架。采用延长支架测量的管道口径不低于DN700。延长支架可以采用V法和Z法进行安装,一般推荐Z法进行安装,这样信号强度会更大一些。

外夹式超声波流量计

  外夹式传感器的安装方式有V法和Z法。


  ☆V法


  DN15mm-200mm的管道优先选用V法,安装时两传感器水平对齐,其中心线与管道轴线平行即可,并注意发射方向一定相对(两个传感器方向朝里)。V法具有使用方便,测量准确的特点。对于口径小于DN50mm的管道安装精度较高,请注意信号强度、信号质量、传输时间比这几个参数。


  ☆Z法


  DN200mm-6000mm的管道优先选用Z法,在V法测不到信号或信号质量差时也可选用Z法。安装时让两个传感器之间沿管轴方向的垂直距离等于安装距离,并且保证两个传感器在同一轴面上即可,并注意发射方向一定相对(两个传感器方向朝里)。由于Z法是超声波在介质传播中直接收发,信号没有反射,因而信号强度衰减最小。所以,Z法信号强度较高,适用于口径较大、介质含杂质或气泡、管道有结垢等超声波信号衰减较大的场合。

超声波流量计参数

  上面主要是给大家介绍了超声波流量计的来源、原理以及一些安装方式等。杭州米科是一家生产超声波流量计的厂家,其性价比方面杭州联测是很占优势,并且在全国设立20多处办事处,全天候为客户提供服务。
