外夹超声波流量计
米科,以客户为中心 | [在线咨询]
阅读次数:4228
 2018-11-18 11:37:03
分享到:
【文章导读】 外夹超声波流量计是采用超声波传播时差原理测量液体流速的一种仪器,外夹超声波流量计的外夹代表一种安装方式,主要是便携式超声波流量计的探头安装方式之一,其他安装方式还有支架式、外绑式等。外夹超声波流量计可测量介质有:饮用水、河水、海水、地下水冷却水、高温水、污水、润滑油、化工液体等其他均质流体,在工业运用中较为常见。

  外夹超声波流量计是采用超声波传播时差原理测量液体流速的一种仪器,外夹超声波流量计的外夹代表一种安装方式,主要是便携式超声波流量计的探头安装方式之一,其他安装方式还有支架式、外绑式等。外夹超声波流量计可测量介质有:饮用水、河水、海水、地下水冷却水、高温水、污水、润滑油、化工液体等其他均质流体,在工业运用中较为常见。

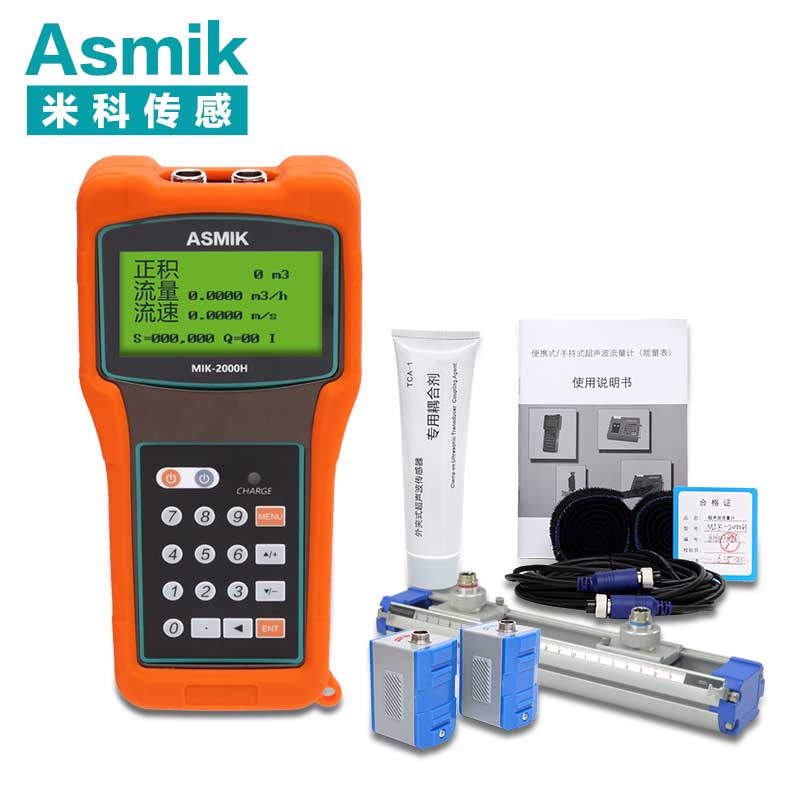

外夹超声波流量计

  那么,外夹超声波流量计的安装需要注意些什么呢?外夹超声波流量计的安装主要需要注意以下几个方面。

  1、测量管道比较老旧的工矿,尽量不要使用2声层(V法)安装传感器,应选用1声层(Z法),这样的安装方法,对超声波流量计的流量传感器发出的超声波,很容易被对测的流量传感器接收,而超声波流量计主机的信号强度得到保证,并能保证高精度的测量值。

  2、在测量新管道时,当遇到有油漆或渡锌管道的时候,可以用粗纱先处理管道表面,然后再用细纱继续处理,这样保证超声波流量计的流量传感器安装点光滑、平整,超声波流量计的流量探头可以良好的与所测量管道外壁接触。 

  3、当管道是竖直向上的走向时,如果管道内的流体是自下向上流的,可以测量,如果液体是自上而下的流,这个管道是不适合做流量数据采集的。 

  4、另外在对某管道进行流量数据采集前,一定要自己去测量管道的外周长(用卷尺)、壁厚(用测厚仪)、管道外壁的温度(表面温度测量仪)等。 

  5、除去安装段内保温层和保护层,并把换能器按装处的壁面打磨干净。避免局部凹陷,凸出物修平,漆锈层磨净。 

  6、对于垂直设置的管道,若为单声道传播时间法仪表,传感器的安装位置应尽可能在上游弯管的弯轴平面内,以获得弯管流场畸变后较接近的平均值。 

  7、超声波流量计的传感器安装处和管壁反射处必须避开接口和焊缝。 

  8、超声波流量计的传感嘎啦安装处的管道衬里和垢层不能太厚。衬里、锈层与管壁间不能有间隙。对于锈蚀严重的管道 ,可用手锤震击管壁,以震掉壁上的锈层,保证声波正常传播。但必须注意防止击出凹坑。 

  9、传感器工作面与管壁之间保持有足够的耦合剂,不能有空气和固体颗粒,以保证耦合良好。

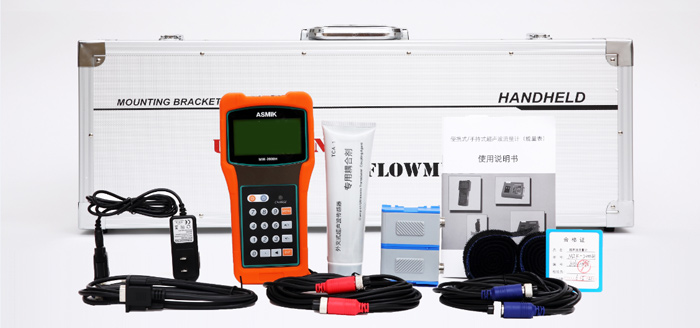

外夹超声波流量计价格

  了解完基础的安装知识,我们该如何为外夹超声波流量计选择安装位置呢?选择安装管段对测试精度影响很大,所选管段应避开干扰和涡流这两种对测量精度影响较大的情况,一般选择管段应满足下列条件:

  1、避免在水泵、大功率电台、变频,即有强磁场和震动干扰处安装机器;

  2、选择管材应均匀致密,易于超声波传输的管段;

  3、要有足够长的直管段,安装点上游直管段必须要大于10D(注:D=直径),下游要大于5D;

  4、安装点上游距水泵应有30D距离;

  5、流体应充满管道;

  6、管道周围要有足够的空间便于现场人员操作,地下管道需做测试井

  以上便是外夹超声波流量计的安装知识,外夹超声波流量计作为一种常用的工业仪器,只有了解其正确的安装才能获的准确的测量效果,更安全的方式直接咨询相关厂家技术工程师,详细告知现场情况,才能保证正确的选型和使用。
