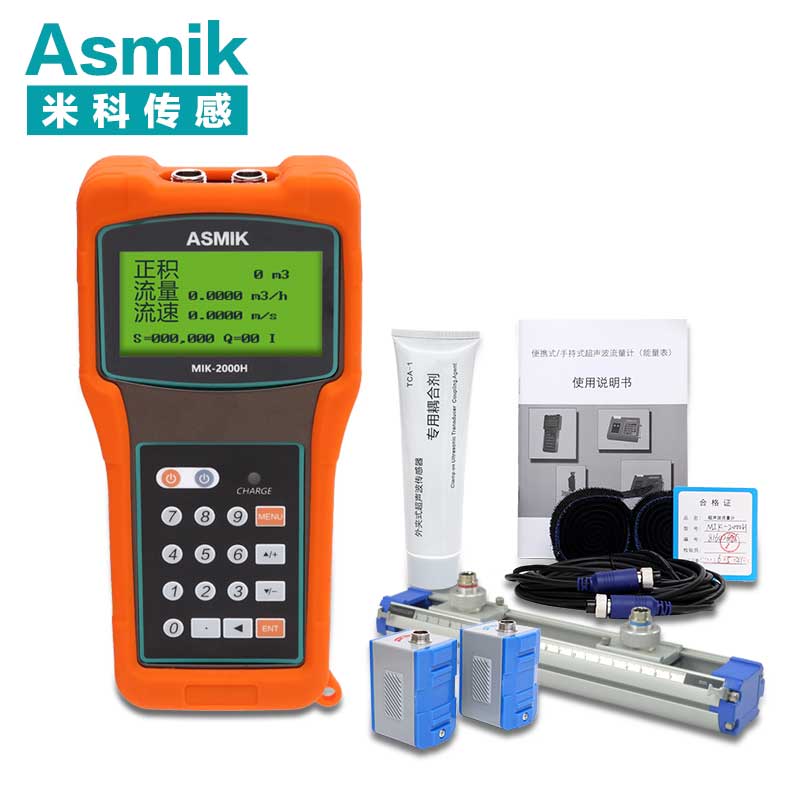

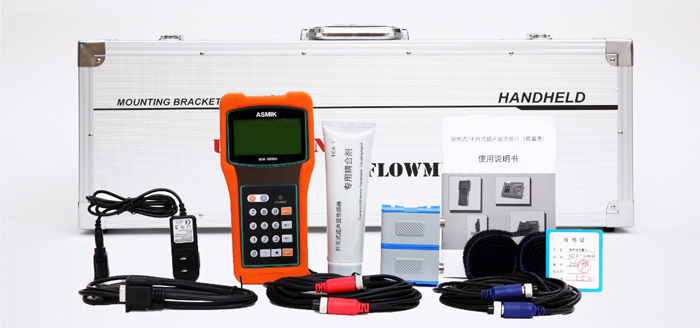

外绑式超声波流量计是一种超声波流量计独有的一种安装方式，其目的主要是为了固定管道上的探头不移动，相比破管安装是一种较为简便的安装方式，具体安装方式如下图：

　　外绑式超声波流量计的工作原理:一般采用时差法测量、多普勒法现在很少用。即:当超声波波束在液体中传播时,由于流体的流动,超声波在正反流向上的传播时间会有微小差别,这个微小的传播时间差正比于液体的流速,从而测得流体的流量。

　　了解了外绑式超声波流量计的原理后，我们来简要介绍其优缺点。

　　外绑式超声波流量计的优点:

　　1、由于捆绑在管道外侧,不破坏管道内流体,不影响工艺流程、可随时拆装;

　　2、由于捆绑在管道外侧,不存在耐压问题;

　　3、不接触介质,无视介质腐蚀性,测量介质范围广;

　　4、相对与大口径管道式流量计来说,价格便宜很多;

　　外绑式超声波流量计的缺点:

　　1、不能耐高温,一般不高于160度;

　　2、小口径(DN15以下)无法安装测量;

　　3、相对与管段式和插入式超声波流量计,由于信号需要穿过管道壁,其精度和信号强度、质量与管道材质、安装的规范与否等都有关系,引起误差的因素会更多。

　　那么外绑式超声波流量计的安装需要注意哪些方面呢，外绑式超声波流量计在安装之前应了解现场情况，包括：

　　1.安装传感器处距主机距离为多少;

　　2.管道材质、管壁厚度及管径;

　　3.管道年限;

　　4.流体类型、是否含有杂质、气泡以及是否满管;

　　5.流体温度;

　　6.安装现场是否有干扰源(如变频、强磁场等);

　　7.主机安放处四季温度;

　　8.使用的电源电压是否稳定;

　　9.是否需要远传信号及种类;

　　根据以上提供的现场情况，厂家可针对现场情况进行配置，必要情况下也可特制机型。

　　安装位置

　　选择安装管段对测试精度影响很大，所选管段应避开干扰和涡流这两种对测量精度影响较大的情况，一般选择管段应满足下列条件：

　　1、避免在水泵、大功率电台、变频，即有强磁场和震动干扰处安装机器;

　　2、选择管材应均匀致密，易于超声波传输的管段;

　　3、要有足够长的直管段，安装点上游直管段必须要大于10D(注：D=直径)，下游要大于5D;

　　4、安装点上游距水泵应有30D距离;

　　5、流体应充满管道;

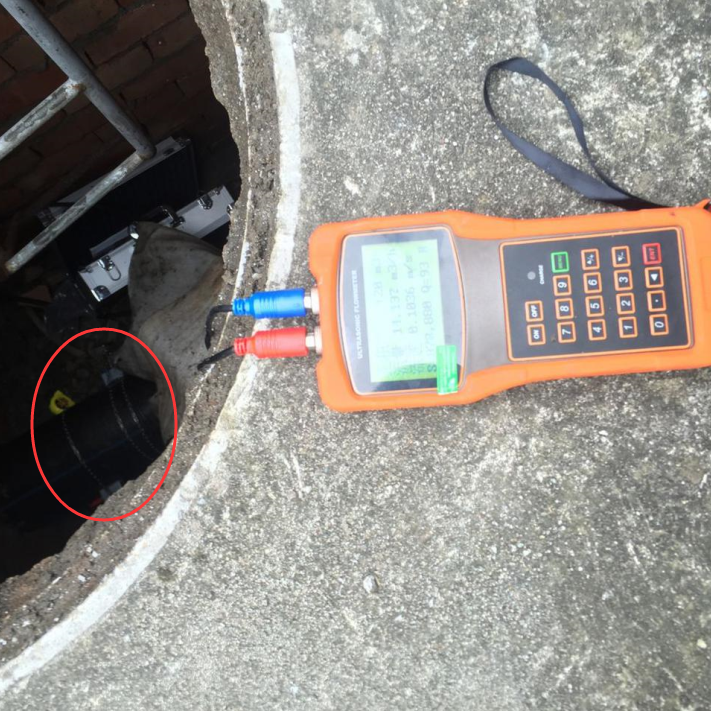

　　6、管道周围要有足够的空间便于现场人员操作，地下管道需做测试井，测试井如下：

　　安装方式

　　超声波流量计一般有两种探头安装方式，即Z法和V法。

　　但是,当D < 200mm而现场情况为下列条件之一者,也可采用Z法安装：

　　1、当被测量流体浊度高，用V法测量收不到信号或信号很弱时;

　　2、当管道内壁有衬里时;

　　3、当管道使用年限太长且内壁结垢严重时;

　　对于管道条件较好者，即使D稍大于200mm，为了提高测量精度，也可采用V法安装。

　　探头位置

　　1、将管道参数输入仪表，选择探头安装方式，得出安装距离;

　　2、在水平管道上，一般应选择管道的中部，避开顶部和底部(顶部可能含有气泡、底部可能有沉淀);

　　3、V法安装：先确定一个点，按安装距离在水平位置量出另一个点。

　　Z法安装：先确定一个点，按安装距离在水平位置量出另一个点，然后测出此点在管道另一侧的对称点。

　　管道处理

　　确定探头位置之后，在两安装点±100mm范围内，使用角磨砂轮机、锉、砂纸等工具将管道打磨至光亮平滑无蚀坑。

　　要求：光泽均匀，无起伏不平，手感光滑圆润。需要特别注意，打磨点要求与原管道有同样的弧度，切忌将安装点打磨成平面，用酒精或汽油等将此范围擦净，以利于探头粘接。

　　相信看完上述这些，大家对外绑式超声波流量计已经有了系统的了解。在面临现场的安装和选型时，注意要结合现场工况，具体分析选择合适的仪器和安装，这样才能得到更为准确的测量结果。
