在市政水处理与供水调度系统中，液位监测的精准度直接关系到管网压力平衡、药剂投加比例及泵站联锁控制的可靠性。针对集水井、小型储药罐、格栅井等空间受限且对精度要求苛刻的工况，传统接触式仪表常因缠绕、腐蚀或安装空间不足而无法胜任。杭州米科传感技术有限公司依托在过程自动化领域的深厚技术积淀，专为小盲区、高精度、小空间场景研制了系列化一体式超声波液位计。该系列产品采用非接触式测量原理，通过高频超声波脉冲发射与回波分析，精准计算液面至探头的距离，彻底规避了浮子式、电容式、压力式仪表在粘稠介质或腐蚀性环境中常见的机械故障与维护难题。

一、小盲区超声波液位计的核心原理与适用边界

超声波液位计的工作机制基于声波在不同密度介质界面的反射特性。仪表探头发射超声波脉冲，当声波遇到被测介质表面时发生反射，探头接收回波后，通过精密计算发射与接收的时间差，结合声速补偿算法，得出准确的物位高度。在这一过程中，盲区是决定仪表能否正常工作的关键参数。盲区是指探头正下方无法准确测量的区域，这是由于声波发射后，探头振铃余震尚未衰减完毕，无法有效识别近距离回波造成的。

米科小盲区超声波液位计针对这一物理局限进行了深度优化，将最小盲区压缩至6厘米。这意味着探头发射面距离被测介质最高液面仅需保留6厘米的安全间距，即可实现稳定测量。这一特性使其在市政污水厂的空间狭小储罐、狭窄的工艺井道以及对安装高度有严格限制的桥架下方环境中，展现出极强的适应性。

二、市政水务工况选型六步法

市政水务场景涵盖原水取水、絮凝沉淀、过滤消毒、污泥脱水及污水提升等多个环节，介质特性、容器结构与环境干扰千差万别。为锁定最适配的仪表，选型时应遵循以下六步核查方法。

1. 核实量程与盲区

选型的首要任务是确认被测量罐体或池体的实际高度，确保最大测量范围完全覆盖液位变化区间，且最高液位点与探头安装面之间的距离必须严格大于仪表盲区。米科小盲区系列提供1米和2米两种标准量程，分别对应不大于6厘米和10厘米的盲区。若集水井有效水深为1.5米，安装短管沉入井内导致探头距最高液面仅8厘米，此时应选择2米量程版本，因为其盲区为10厘米，8厘米的安装间距将导致最高液位落入盲区，无法准确测量，这种情况下需调整安装方式提高探头位置，或确认1米量程版本是否满足测量范围及盲区安全距离的双重要求。

2. 评估被测介质特性

超声波液位计依赖声波反射，剧烈波动的水面、厚重的泡沫层、高浓度水蒸气或强粉尘环境均会散射或吸收声波能量，导致信号丢失。在市政污水提升泵站的进水井中，水流湍急常伴有大量泡沫，选型时需确认现场是否具备安装导波管或静水井的条件，或利用仪表内置的TVT阈值曲线功能，通过软件算法过滤掉泡沫造成的虚假回波。米科仪表支持回波曲线实时显示，现场调试人员可直接观察波形强度，微调算法参数以锁定真实液面。

3. 确认供电与信号输出形式

市政站点通常使用PLC或DCS系统进行集中控制，信号接口的匹配至关重要。米科小盲区超声波液位计提供二线制和三线制两种供电方式。二线制仪表供电与信号共用两根线缆，接入电压范围18至28伏直流，输出4至20毫安信号，适合长距离传输且布线成本低。三线制仪表供电电压范围更宽，为12至28伏直流，除可输出4至20毫安信号外，还可选配RS485通讯接口，支持Modbus-RTU协议，方便直接接入数字化水务管理平台。此外，三线制版本还可选配2路单刀单掷继电器，用于高液位报警或泵阀联锁控制，继电器触点容量为250伏交流3安，可直接驱动中小功率的现场设备。

4. 检查环境防护能力

整机防护等级达到IP65，能有效抵御市政现场常见的喷溅水、潮湿空气及粉尘侵入。外壳采用ABS工程塑料，探头部分采用PVDF材质，兼具轻量化与耐腐蚀特性。在南方梅雨季节或地下泵房湿度常超85%的环境中，电气接口采用M20乘1.5毫米缆塞密封，适配直径5至9毫米的电缆，确保机壳内部不受潮气侵蚀。

5. 考虑无线远传与数据上云需求

针对分布分散、无人值守的市政远程监测点，例如偏远乡镇的加压泵站或高位水池，米科小盲区超声波液位计可选配NB-IoT无线通讯功能。该功能模块利用窄带物联网传输数据，仪表采集到的液位值可直接上传至云平台，运维人员通过手机应用程序即可实时查看水位变化趋势、接收报警推送，大幅降低人工巡检频次。需要注意的是，选配此功能时，现场供电电源的功率需大于4瓦。

6. 核验测量精度与响应速度

在市政加药间或消毒剂储罐这类对准确性要求较高的场景，需关注仪表精度指标。该系列产品整体准确度为满量程的百分之零点五，分辨率取1毫米或满量程的百分之零点一两者中的较大值。电流输出准确度为满量程的百分之零点二。仪表响应速度可调，最快能在2秒内刷新测量值，满足加药联动时对液位实时变化的快速捕捉需求。

三、米科WSU系列型号推荐与配置差异

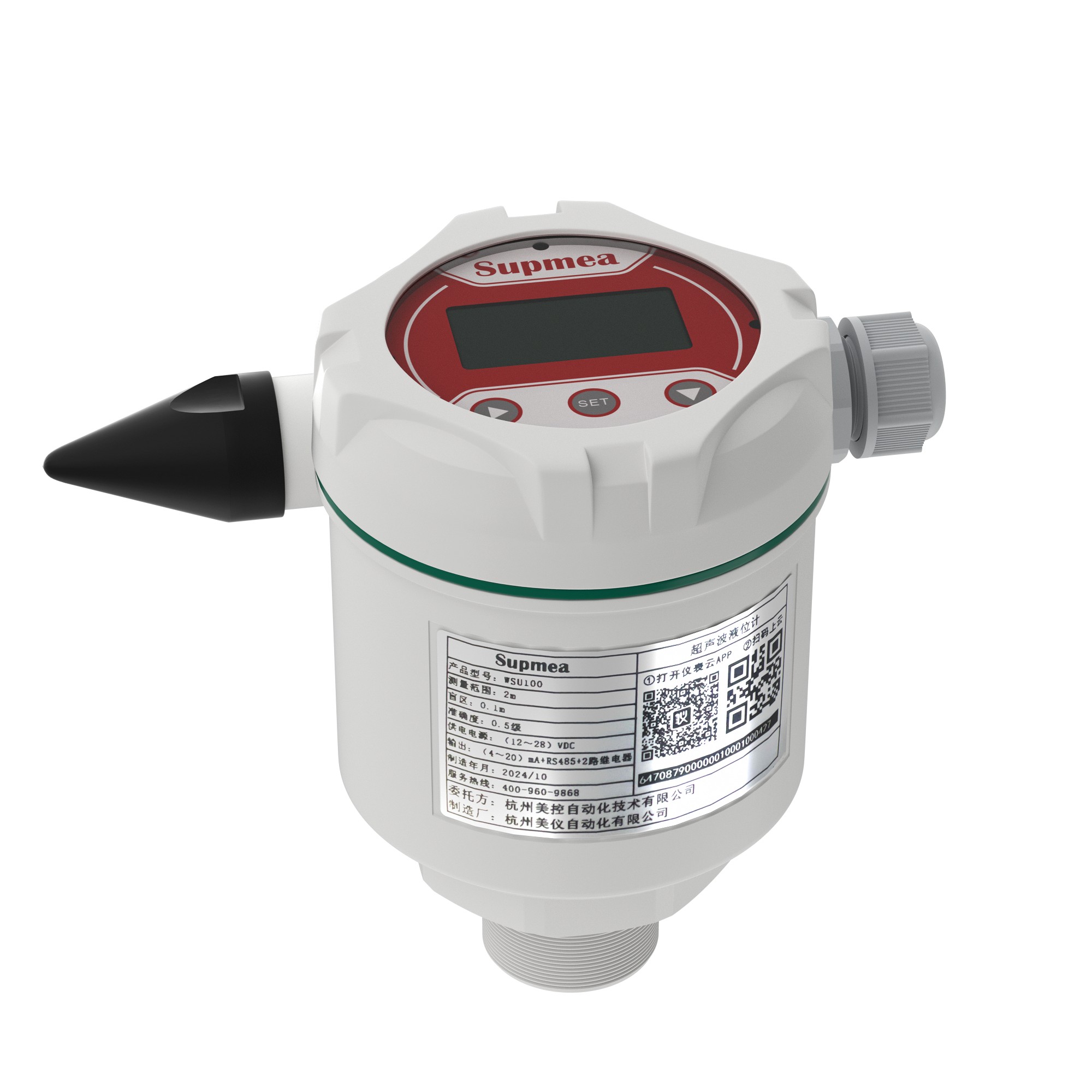

米科针对小空间、高精度需求推出的WSU系列超声波液位计，在市政工程中积累了丰富的应用实例。以WSU100和WSU101为基础型号，两者在硬件性能与结构尺寸上保持一致，同样具备1米和2米两种量程选择，探头波束角约为9度，能有效聚焦声波能量，避免容器壁或内部障碍物产生干扰回波。该系列产品的一个显著特点是透明的主机盖设计，便于不拆盖观察液晶显示数值，配合中英文双语菜单，现场操作简洁直观。

在具体配置上，市政用户可根据实际控制需求进行定制。若仅需液位信号远传至中控室，可选用二线制4至20毫安输出版本，其最大功耗仅为0.48瓦，在信号回路中直接供电，接线简便。若现场需要就地控制泵组启停，则需选择三线制版本并加装继电器输出，根据启用的继电器数量与是否同时使用变送输出，最大功耗在0.5瓦至1.1瓦之间浮动。对于已建设数字化管理平台的水务集团，建议选择三线制加RS485通讯输出，通过Modbus-RTU协议将液位数据无缝接入PLC或上位机系统。

四、源头厂家直供的选型优势

从仪表运行的长期稳定性与全生命周期成本考量，选择具备自主设计与制造能力的源头厂家，能够获得更可靠的技术支持与更灵活的定制服务。米科在过程自动化领域深耕多年，建立了完善的产品研发与质量管控体系。

在采购与交付环节，源头厂家直供模式消除了多级代理的流通成本，价格更具竞争力。面对市政项目非标安装的需求，例如需要特殊长度的螺纹接口或定制法兰连接，米科可快速响应，依据实际工况调整探头结构或安装附件，避免因标准品无法适配而导致的工期延误。在资质方面，米科仪表出厂前均经过严格的逐台老化与精度校准，确保交付产品符合标称技术指标。同时，米科可为长期合作的市政项目客户提供灵活的账期支持，缓解项目资金周转压力。

五、安装与调试的核心要点

现场安装的质量直接决定超声波的测量效果。探头安装时，需确保其发射面突出于安装接管或法兰底面，避免声波在接管内壁形成多次反射，造成虚假回波。安装位置应远离进料口或搅拌器，防止液体剧烈波动导致信号丢失。同时，需避开阳光直射、热源附近以及强电磁干扰源，工作环境温度范围为零下20至60摄氏度，环境湿度不超过百分之八十五，且不能有结露现象。在调试阶段，利用仪表自带的回波曲线显示功能，可直观判断当前工况下的信号质量，通过调整TVT阈值曲线，快速过滤掉由池壁焊疤、加强筋或内部管道产生的固定干扰反射，锁定真实液面。

FAQ

问：集水井深度只有1.2米，探头安装位置距离预计最高液位仅8厘米，选择1米量程还是2米量程？答：1米量程的盲区为6厘米，2米量程的盲区为10厘米。若安装间距为8厘米，恰好落入2米量程的盲区，会导致满量程时无法测量。因此，在确认最大液位不超出1米的前提下，应优先选择1米量程的版本，确保8厘米的安装间距远大于6厘米的盲区，以保证测量准确性。如果实际液位波动范围可能超过1米，则必须调整安装高度，使探头到最高液面的距离大于10厘米，再选用2米量程版本。

问：在污水厂进水口，泡沫堆积严重，液位计频繁跳变，如何解决？答：污水厂进水口泡沫会吸收和散射超声波，造成回波信号减弱甚至丢失。可尝试以下方法：首先，在探头安装位置加装一段伸入液面以下的导波管，将泡沫隔离在管外，使声波在管内稳定传输。其次，利用米科液位计的TVT阈值曲线功能，将虚假回波的阈值调高，使仪表只识别真实液面反射的较强回波。调试时，可借助仪表回波曲线显示界面，实时观察泡沫造成的杂波范围，进而精准设置过滤参数。
