在工业自动化测量领域，物位仪表的选择直接关系到过程控制的精准度与系统运行的稳定性。杭州米科传感技术有限公司推出的WSU300一体式超声波液位计，凭借其非接触式测量原理与高集成度设计，在众多复杂工况中展现出独特的应用价值。本文将从4-20mA模拟量输出这一核心功能切入，深度剖析米科WSU300一体式超声波液位计在硬件设计、信号传输、现场适配及工业数据采集方面的实际表现，为关注液位测量可靠性、抗干扰能力与系统兼容性的工程技术人员提供一份详实的技术参考。

米科WSU300一体式超声波液位计的产品定位与设计理念

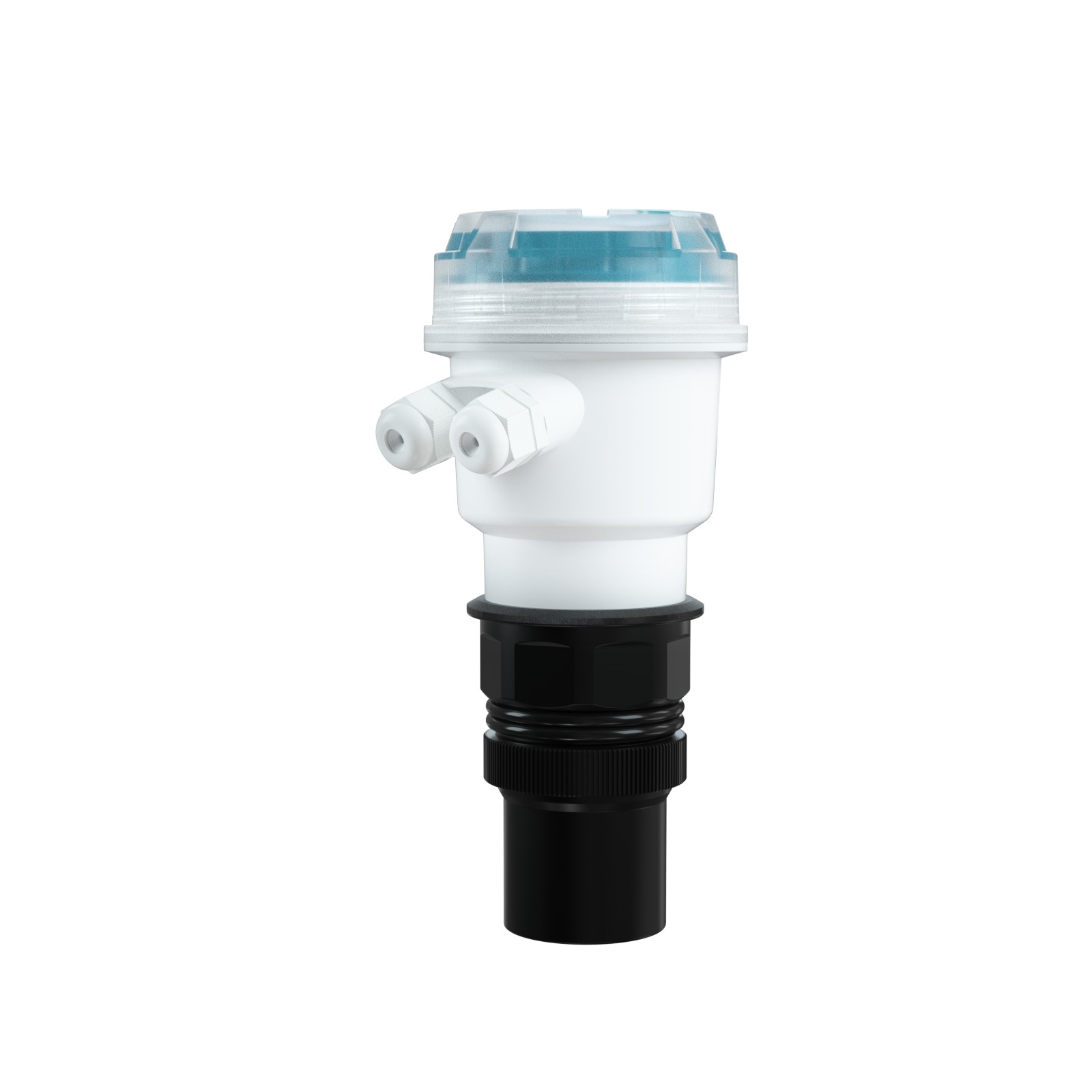

米科WSU300一体式超声波液位计是一款专为过程自动化场景设计的非接触式测量仪器。其核心原理是利用声波在介质中传播并遇到障碍物反射的特性，通过计算声波发射与回波接收的时间差，结合声速温度补偿算法，精准换算出探头至被测介质表面的距离，进而得出液位或物位高度。该产品将超声波传感器与信号处理单元集成于一体，无需分体式主机，在保证测量精度的同时，显著简化了现场安装与布线的工作量。

从硬件结构来看，米科WSU300提供5米、10米、15米三种标准量程，分别对应G2螺纹与M78×2螺纹两种过程连接方式，适配常规储罐、水池及开放渠道的安装需求。探头材质方面，5米和10米量程标配工程塑料（ABS/PC），具有良好的耐候性与抗冲击性；15米量程则采用塑料ABS，以满足长距离声波发射的声学特性要求。对于存在化学腐蚀性介质的场景，米科提供聚四氟乙烯（PTFE）防腐探头选项，可有效应对酸、碱、盐及有机溶剂的侵蚀。

值得关注的是，米科WSU300一体式超声波液位计在声学性能上做了针对性优化。其阻抗匹配设计与扩散角控制接近理论最优值，有效抑制了旁瓣效应与虚假回波干扰，这在大量程或复杂罐体环境中对提升测量稳定性至关重要。同时，全温区间（-20℃至60℃）的温漂控制优于行业通用标准，确保了在昼夜温差大或季节性温度变化显著地区的长期可靠运行。

4-20mA输出：工业标准信号传输的可靠性解析

4-20mA电流环路是工业仪表领域最广泛采用的模拟量传输标准，其以4mA作为零位信号、20mA作为满量程信号，具备天然的抗干扰优势与断线检测能力。米科WSU300一体式超声波液位计将4-20mA输出作为核心标配功能，并在此基础上衍生出多种复合输出配置，满足不同层级的自动化系统需求。

在基础版本中，WSU300提供二线制4-20mA输出，供电与信号共用两条线缆，极大降低了布线成本，适合改造项目或远距离传输场景。四线制版本则支持4-20mA独立输出，配合24VDC供电，可接入PLC、DCS或数据采集模块，实现毫秒级的数据刷新。从信号精度层面看，4-20mA环路输出的分辨率与稳定性直接关联测量精度等级。米科WSU300提供0.3级与0.5级两种精度选项，最小分辨率可达1毫米或0.1%满量程，在常规水位监测、储罐液位计量等场景中，其输出精度足以满足工艺控制要求。

对于需要同时兼顾本地控制与远程监测的应用，米科设计了4-20mA加继电器组合输出的型号。双组SPST继电器触点容量达到250VAC 3A，可直接驱动水泵、阀门或声光报警器，实现高位启泵、低位停泵或超限联锁保护。这种一体化设计减少了中间继电器与控制模块的采购成本，并且简化了控制柜的接线逻辑。

在数字化与物联网融合的趋势下，4-20mA输出与RS485通讯的复合配置成为当前工业现场的主流选择。米科WSU300支持4-20mA加RS485 Modbus-RTU协议的双输出模式，既保留了4-20mA信号的实时性，又通过RS485总线将液位、距离、温度等多维参数上传至监控主机，便于历史数据追溯与报表生成。这一特性在智慧水务、楼宇自控等领域具有较高的实用价值。

无线传输与4-20mA的协同方案

随着NB-IoT与4G无线通信技术的成熟，工业仪表正加速向云端化、平台化方向演进。米科WSU300一体式超声波液位计在保持4-20mA有线输出的基础上，推出了集成无线NB-IoT或4G模块的版本，为传统工业信号传输与新兴物联网架构之间搭建了桥梁。

在4-20mA加无线NB-IoT的配置中，仪表一方面通过4-20mA环路向本地控制器或显示仪表传输实时液位信号，确保就地控制回路不受网络延迟影响；另一方面通过NB-IoT网络周期性向云平台上报液位数据、设备状态与诊断信息。这种双通道冗余架构兼顾了有线传输的即时性与无线传输的便捷性，特别适用于分布分散、布线困难的取水点、水库、河道等野外监测场景。

4G版本则进一步提升了无线带宽与数据吞吐量，支持更频繁的数据上报与双向指令下发。在大型工业园区、化工企业或市政管网中，4G与4-20mA的组合可实现对数十个监测点的集中管理，运维人员通过手机App或Web端即可查看各点位的实时液位与历史曲线，配合4-20mA输出的本地报警与联锁逻辑，形成了一套完整的安全冗余机制。

从电磁兼容性角度分析，4-20mA电流环路对共模干扰与串模干扰有较好的抑制能力，而无线射频模块的发射功率与天线设计也是影响仪表整体稳定性的关键因素。米科WSU300将无线天线集成于仪表壳体内部，并进行了电磁屏蔽处理，确保4-20mA输出信号不受无线发射的干扰，这一点在实践应用中至关重要。

WSU300的现场安装与防护设计

一体式超声波液位计的安装位置与方向直接影响声波发射与接收的效率，进而决定测量精度与可靠性。米科WSU300的主体外壳采用工程塑料ABS材质，防护等级达到IP65，可有效抵御雨水喷溅与粉尘侵入，适合室内外常规环境使用。

在过程连接方面，G2螺纹与M78×2螺纹两种规格适配市场上通用的安装法兰或螺纹接口。针对化学品储罐、水池等混凝土或金属罐体结构，米科提供L型不锈钢安装支架，分为0.8米与1.5米两种延伸长度，便于将探头悬伸至容器开口正上方，避免罐壁反射干扰。对于露天安装场景，还提供聚碳酸酯PC防护罩，可阻挡紫外光直射与雨雪侵蚀，延长仪表使用寿命。

电气接口采用M20×1.5缆塞，可穿入外径6至12毫米的电缆，密封圈在锁紧后形成密闭通道，有效防止凝露沿电缆内部渗入接线端子。现场接线时，二线制4-20mA仅需接入正负两根导线，四线制则需区分供电与信号端子，接线图清晰标注于仪表盖板内侧，降低错误接线风险。

在盲区控制方面，WSU300的5米与10米量程盲区不超过0.4米，15米量程盲区不超过0.5米。这意味着在安装时，探头端面与最高液位之间必须预留盲区高度，否则回波无法被正确识别。对于容器高度受限的场合，可选用盲区更小的量程规格，或通过安装法兰抬高探头位置。

米科品牌的技术积淀与服务体系

杭州米科传感技术有限公司长期深耕过程自动化仪表领域，在物位、流量、压力、温度、水质分析等测量技术方面积累了丰富的研发与制造经验。米科WSU300一体式超声波液位计作为其物位仪表产品线中的重要成员，从传感器压电陶瓷元件的选型、信号处理算法的优化，到整机老化测试与出厂校准，均遵循系统化的质量控制流程。

在产品可靠性验证方面，米科对WSU300进行了多轮高温老化试验与高低温冲击试验，模拟极端运输与存储环境，确保产品在现场安装后能够快速稳定运行，降低早期失效风险。全温区温漂控制与扩散角精准标定，则体现了米科在声学测量核心算法上的技术积累。

对于工业用户而言，供应商的技术支持响应速度与备件保障能力是选型决策的重要考量因素。米科具备完整的生产与库存管理体系，标准型号可实现快速交货，特殊定制需求如PTFE防腐探头、无线输出配置等也可在较短时间内完成生产与测试。

FAQ

问：米科WSU300一体式超声波液位计的4-20mA输出能否直接接入西门子或三菱PLC？

答：可以。WSU300的4-20mA输出为有源信号，可直接接入主流品牌PLC的模拟量输入模块，二线制或四线制接线方式需根据PLC模块的供电与信号端口类型进行匹配，建议在PLC程序中设置工程量标定与滤波处理，以提升数据平滑度。

问：在有蒸汽、粉尘或泡沫的工况下，4-20mA输出的读数是否稳定？

答：超声波液位计在蒸汽、粉尘或泡沫等工况下，声波衰减与散射会加剧，可能导致回波信号变弱或丢失。WSU300内置多工况算法选择，可针对不同应用场景优化回波处理策略，但严重泡沫或浓厚蒸汽环境仍可能导致测量波动，建议在选型时评估实际工况，必要时加装导波管或选用其他适合的测量原理。
