在水利工程、城市排水、污水处理、农业灌溉以及工业生产等诸多领域，对开放渠道（明渠）中水流量的精确计量是一项至关重要的基础工作。它不仅关系到水资源的合理调配与高效利用，也是环保监测、过程控制和成本核算的核心依据。明渠流量计，作为实现这一目标的关键仪表，其技术原理、选型应用与安装维护，构成了一个专业而严谨的工业知识体系。

一、 品类定位与行业价值

明渠流量计并非直接测量流速的单一仪表，而是一个集成了液位传感、流量计算与数据输出的系统。其核心价值在于，将复杂多变的明渠水流，通过标准化的测量方法，转化为稳定、可靠、可追溯的流量数据。相较于封闭管道流量测量，明渠流态受渠道形状、坡度、粗糙度影响显著，直接测量全断面流速分布技术难度大、成本高。因此，当前主流的、高性价比且被广泛认可的明渠计量方案，普遍采用“液位-流量”转换原理，即通过测量渠道中特定位置的水位高度，依据已知的水力数学模型或实验标定关系，计算出对应的瞬时流量和累计流量。

这类仪表广泛应用于水库与河流的水文监测、水利工程的调度计量、城市供水与污水处理的进出水计量、工业企业废水排放的合规监控、农田灌溉用水的精准计量，以及水政水资源管理部门的数据采集等场景。其测量对象涵盖矩形、梯形、U型等多种断面形式的明渠。

二、 工作原理与技术核心

明渠流量计的工作流程可以概括为“测液位、算流量”。其技术核心围绕如何高精度测量液位，以及如何建立并应用准确的液位-流量关系。

1.液位测量原理：目前主流的非接触式液位测量技术包括超声波和雷达（微波）两种。

     超声波原理：仪表探头发射高频声脉冲，声波在空气中传播至水面并反射回探头。通过精确测量声波从发射到接收的时间，结合空气中的声速（受温度补偿修正），即可计算出探头到水面的距离，进而换算出液位高度。超声波明渠流量计具有技术成熟、成本相对较低、安装简便的优点。

     雷达原理：仪表向水面发射微波信号并接收回波。通过分析发射波与接收波之间的频率差（基于多普勒效应测流速）或时间差（基于时差法测液位），可以同时或分别获得水面流速和水位信息。雷达方式受环境温度、蒸汽、泡沫的影响更小，在恶劣气象条件下表现更为稳定。

2.流量推算原理：这是明渠流量计区别于普通液位计的关键。单纯的液位数据无法直接代表流量，必须依赖一个确定的转换关系。该关系主要通过以下两种方式建立：

     堰槽法（标准堰槽）：在渠道中安装一个具有固定形状和尺寸的节流装置，即量水堰槽。常用的有巴歇尔槽、矩形薄壁堰和直角三角堰。当水流经过堰槽时，会在其上游形成稳定的水位-流量对应关系，该关系主要由堰槽的几何尺寸决定，最大程度地减少了渠道本身特性（如坡降、糙率）对测量的影响。流量计通过测量堰槽上游特定观测点的水位，即可依据国家或行业标准（如JJG(水利)004-2015《明渠堰槽流量计》、SL24-91《堰槽测流规范》）中规定的公式或表格，自动计算出流量。例如，巴歇尔槽的流量公式为Q = c*h^n（c、n为与喉道宽度b相关的系数），三角堰和矩形堰也有相应的理论计算公式。

     流速-面积法（流速仪法）：此方法多用于河道、大型灌渠等不便于安装标准堰槽的场合。典型设备如雷达流速流量计。它通过非接触方式（如雷达）测量水面以下某一深度或表面的流速，并结合另一个传感器（如雷达水位计）测量的水位（水深）以及预先输入的渠道断面形状参数（如矩形宽、梯形底宽与边坡系数），通过流速积分模型计算出过水断面面积和平均流速，二者相乘即得流量。这种方法对渠道的直段长度有一定要求，以保证流速分布的稳定性。

三、 产品构造与功能模块

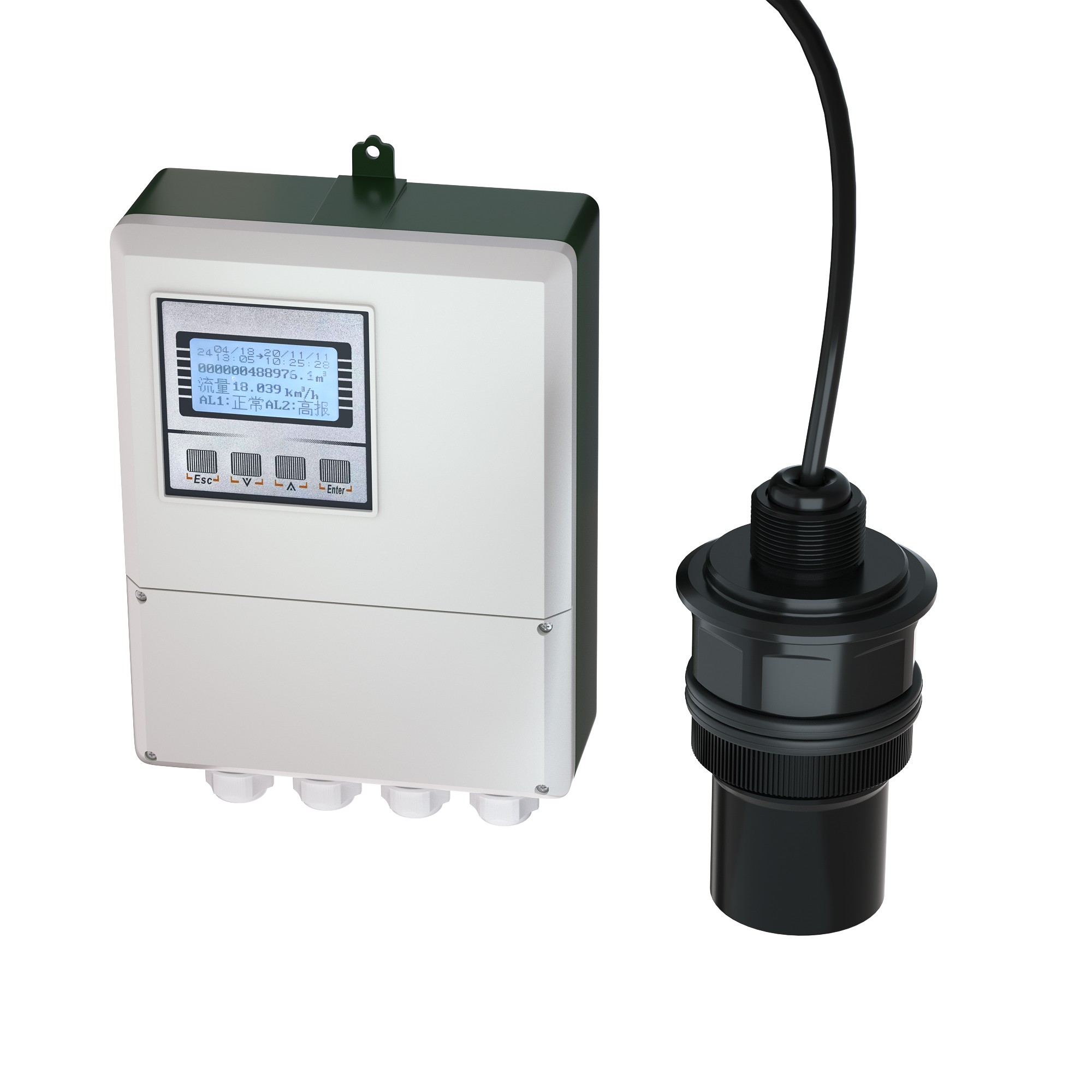

以典型的超声波明渠流量计为例，其结构主要分为一体式和分体式。

一体式：超声波换能器（探头）与流量积算显示主机集成在一个壳体内部，结构紧凑，安装方便，通常防护等级可达IP65，适合工况相对简单的场合。

分体式：探头与主机分离，通过线缆连接。主机可安装在控制室或防护箱内，探头安装于渠道现场。这种方式使电子部分远离恶劣环境，维护更方便，且探头可选更高防护等级（如IP68），线缆长度可根据需要定制。

无论是哪种结构，其核心功能模块均包括：

1.  传感单元：超声波或雷达探头，负责发射和接收信号，实现液位（或流速）的原始数据采集。

2.  信号处理与积算单元：核心处理器，负责对原始信号进行滤波、补偿（如温度补偿）、计算，将液位值转换为瞬时流量，并进行流量累积。

3.  人机交互单元：液晶显示屏和按键，用于参数设置、实时数据与历史数据查询。界面通常为中文菜单，操作直观。

4.  数据输出单元：提供多种工业标准接口，如（4~20）mA模拟量输出、RS485（Modbus RTU协议）数字通讯接口，用于连接PLC、DCS或数据采集系统。部分型号还提供继电器报警输出、SD卡数据存储、以及4G/NB-IoT/LoRa等无线传输功能可选。

5.  电源模块：支持宽范围供电，常见的有220V AC、24V DC或12V DC，适应不同现场条件。

四、 技术参数与性能指标

理解明渠流量计的技术参数是正确选型的基础，关键指标包括：

   液位测量范围与盲区：例如，某型号超声波明渠流量计液位量程可选1.5m或5m，对应盲区分别为≤0.15m和≤0.3m。盲区是指探头下方无法有效测量的最短距离，安装时必须确保最低液位高于盲区。

   测量准确度：液位测量准确度通常可达±3mm或0.5% F.S.（取大值）；通过堰槽法推算的流量准确度一般在±3%至±5%之间（平静水面条件下）。雷达流速仪结合断面计算的流量精度则与断面规则度、流速分布模型等因素相关。

   输出信号：标准配置通常包含一路（4~20）mA输出（对应液位或流量）和一个RS485通讯接口。继电器输出（如4路，触点容量5A/250V）可用于高低液位报警或泵阀控制。

   环境适应性：工作温度范围通常为-10℃至60℃，贮存温度更宽。防护等级（如IP63、IP65）决定了其防尘防水能力，需根据安装环境选择。

   供电与功耗：功耗通常较低，例如≤4W，有利于太阳能供电等离网应用。

五、 适用环境与工况限制

没有万能的仪表，明渠流量计的准确运行依赖于合适的应用条件。

1.对堰槽法的限制：

    流态要求：必须形成自由流。对于三角堰和矩形堰，下游水位需低于堰坎；巴歇尔槽的淹没度需小于其设计临界值，否则测量关系失效。

    安装条件：堰槽上游需有足够长的平直段（一般建议大于10倍渠道宽度），以确保水流平稳、无漩涡、无偏流地进入堰槽。堰槽本身安装必须水平、对中，与渠道连接处密封良好，无渗漏。

    量程范围：不同类型和规格的堰槽有其最佳的流量测量范围。例如，小流量（<40L/s）宜选用直角三角堰，大流量宜选用巴歇尔槽或矩形堰。

2.对非接触测量的共同限制：

    测量路径：探头发射面与水面之间应无任何遮挡物。对于超声波仪表，需避免泡沫、蒸汽、强风对声波的干扰；对于雷达仪表，虽抗干扰能力更强，但也需注意避免探头正下方有固定障碍物。

    水面状态：剧烈波动的水面会影响测量稳定性，可考虑加装静水井（测井）来平抑波动。静水井直径应足够大（通常>0.5m），内壁光滑。

六、 应用场景实例

污水处理厂进出水计量：在污水厂总进水口或总排放口，常安装巴歇尔槽配合超声波流量计。巴歇尔槽水头损失小，不易堵塞，适合含有悬浮物的污水。流量数据用于工艺控制、处理效能评估和环保合规上报。

企业废水排放监测：环保重点监管单位在排污口安装明渠流量计（多采用三角堰或矩形堰），并与水质在线分析仪联动，实现流量与污染浓度的同步监测，数据实时上传至环保监控平台。

农业灌溉渠系水量分配：在干渠、支渠的分水口，安装标准堰槽和流量计，实现灌溉用水量的精准计量和按量收费，促进节水农业。

城市排水管网与防汛监测：在雨水篦子、合流制溢流口、河道排口等处，安装雷达流速流量计。它无需改造现有渠道，直接测量流速和水深，快速计算流量，用于城市内涝预警和排水管网运行评估。

七、 产品选型与安装运维要点

选型指南：

1.  确定测量方式：首先根据渠道条件、流量范围、精度要求和管理规定，决定采用堰槽法还是流速-面积法。有改造条件、追求稳定标准关系的选堰槽法；渠道不规则、不允许动土的选雷达流速仪。

2.  选择堰槽类型与规格：根据最大、最小常用流量，选择匹配的堰槽。巴歇尔槽适应性广，优先推荐；三角堰适合小流量；矩形堰适合较大流量且渠道落差允许的场合。

3.  确定仪表类型：根据安装环境（腐蚀性、防爆要求、室内外）选择一体式或分体式，以及超声波或雷达技术。环境多蒸汽、泡沫可选雷达；预算有限、工况良好可选超声波。

4.  核对关键参数：确认液位量程覆盖水位变化，盲区满足安装空间，输出信号与现有系统匹配，防护等级符合环境要求，电源制式可用。

安装要点：

1.  堰槽安装：严格按标准施工，确保中心对齐、水平安装、上下游直段长度满足要求、连接处密封。

2.  探头安装：探头应安装在堰槽指定的水位观测点正上方，发射面垂直对准水面。在巴歇尔槽中，观测点位于喉道上游；在三角堰/矩形堰，位于堰板上游。使用水平尺校准。

3.  电气安装：信号线与动力线分开敷设，采用屏蔽电缆并做好接地，防止干扰。在雷击多发区，建议加装防雷器。

日常运维：

1.  定期检查：目视检查探头表面是否有污物、结垢或冰霜，及时清洁（断电后用软布擦拭）。检查堰槽内是否有淤泥或杂物堆积，保持流通顺畅。

2.  数据比对：定期用便携式流速仪或其他方法进行比对测量，验证流量计的长期稳定性。

3.  参数备份：记录或备份仪表内的关键设置参数（如堰槽类型、尺寸、仪表量程等），以防意外丢失。

4.  冬季防护：在寒冷地区，注意防止水面结冰影响超声波测量，或采取保温措施防止仪表内部电路受损。

总之，明渠流量的准确计量是一个系统工程，涉及流体力学、传感技术、自动控制等多学科知识。成功的关键在于深刻理解测量原理，根据现场实际情况科学选型，并严格按照规范进行安装与维护。一台合适的明渠流量计，不仅是数据的提供者，更是水资源精细化管理、环境保护与安全生产的可靠守护者。
