在工业自动化与过程控制领域，流量测量是保障生产安全、提升效率、实现精细化管理的关键环节。电磁流量计作为测量导电液体体积流量的主流仪表之一，凭借其独特的测量原理和结构优势，在众多行业中得到广泛应用。其中，一体式电磁流量计因其高度集成的设计，成为许多工况下的优选方案。本文将围绕一体式电磁流量计，深入探讨其技术内核、应用边界以及在实际工业场景中的价值与挑战。

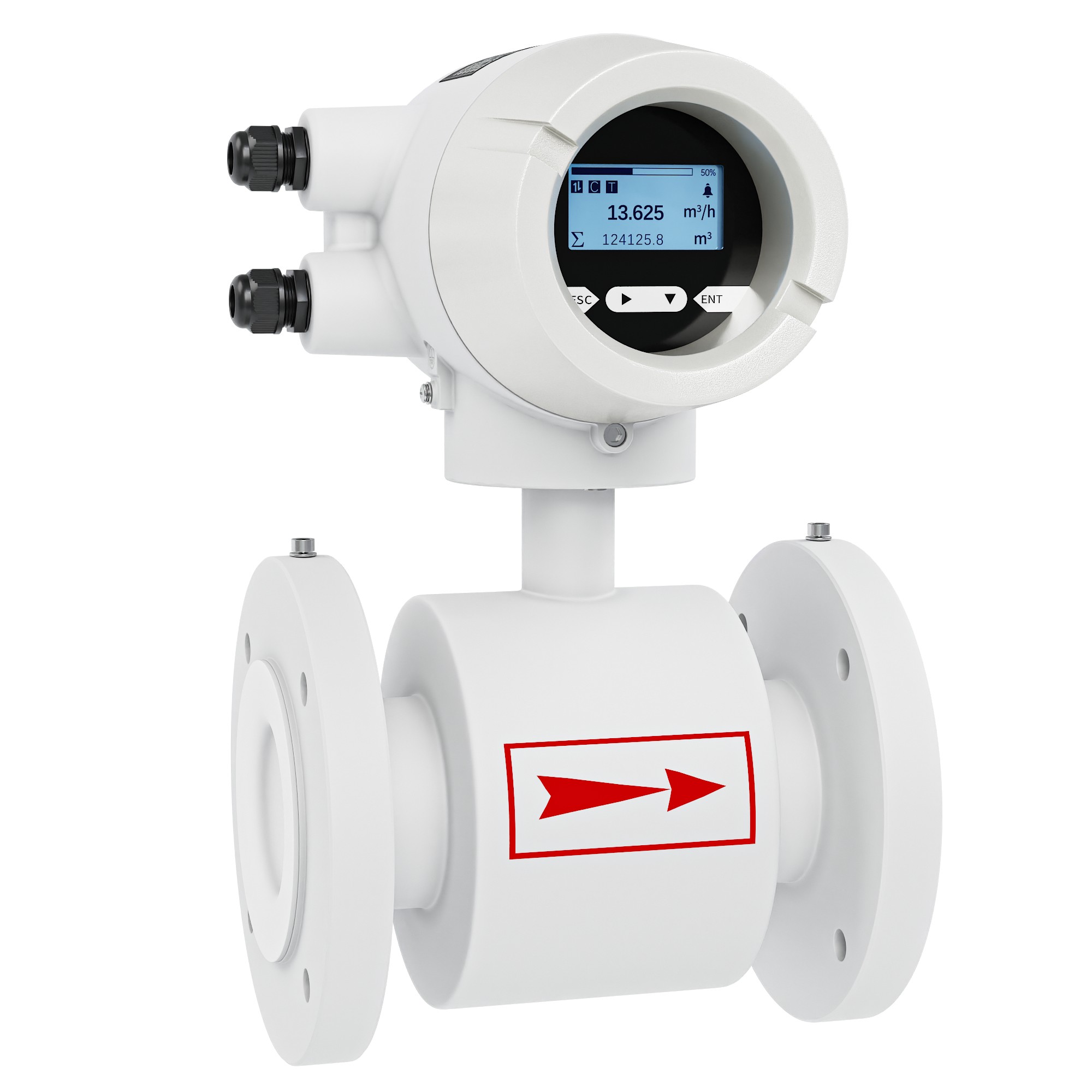

一体式电磁流量计，顾名思义，是将传感器与转换器（或称变送器）集成于一个物理外壳内的流量测量仪表。其核心功能是直接测量封闭管道内导电液体的瞬时流量，并具备流量累积功能。该仪表在进行现场监测显示的同时，可输出标准的4-20mA电流信号、脉冲信号以及基于Modbus RTU协议的RS485数字信号，这些信号可直接用于记录、过程调节与自动控制，是实现工业流程自动化与信息化的重要感知单元。其应用范围广泛，覆盖了自来水供应、市政污水处理、化工生产、煤炭洗选、环保监测、轻纺印染、冶金冶炼、造纸等多个行业，尤其适用于对测量稳定性、可靠性要求较高的连续生产过程。

一、 工作原理与内部构造

一体式电磁流量计的工作原理基于经典的物理定律——法拉第电磁感应定律。当导电介质流过流量计测量管时，仪表内部上下两端励磁线圈产生的磁场（通常采用先进的低频方波励磁技术）会穿过流体。根据法拉第定律，运动的导体在磁场中切割磁力线会产生感应电动势。在流量计中，这个“运动的导体”就是流动的导电液体。感应电动势（E）的大小与磁感应强度（B）、测量管截面内的平均流速（V）以及测量管的内直径（D）成正比，其关系式为：E = K × B × V × D，其中K为仪表常数。

在测量管壁上，安装有一对或多对径向对置的电极，用于检测由流体流动产生的感应电动势信号。这个微弱的电压信号通过电缆传送至集成在同一壳体内部的转换器。转换器是整个仪表的大脑，它首先为励磁线圈提供稳定、精确的励磁电流，以维持恒定的磁场；随后，它对电极采集到的原始信号进行放大、滤波、模数转换等一系列处理，最终计算出流体的瞬时流速和体积流量，并将结果通过液晶显示屏实时显示，同时根据预设输出相应的标准信号。

从结构上看，一体式电磁流量计主要由以下几部分构成：

1.  测量管与法兰：测量管通常由不导磁的不锈钢材料制成，是流体的通道。两端法兰用于与工艺管道进行连接，连接尺寸需符合GB/T 9112等国家标准或国际标准（如ISO2852卡箍）。

2.  绝缘衬里：在测量管内侧及法兰密封面上覆盖有一层完整的电绝缘、耐腐蚀材料。衬里的作用是防止感应电动势信号被金属管壁短路，同时保护测量管免受腐蚀性介质的侵蚀。常见的衬里材料包括聚四氟乙烯（PTFE/F4）、氯丁橡胶（CR）、聚氨酯（PU）、聚全氟乙丙烯（FEP/F46）等，以适应不同温度（如-10℃至120℃）和腐蚀性介质的要求。

3.  电极：电极直接与被测介质接触，用于拾取感应电动势。电极材料的选择至关重要，需根据介质的腐蚀性、磨损性等因素确定。常用材料有不锈钢316L、哈氏合金（HB/HC）、钛（Ti）、钽（Ta）、铂铱合金等。

4.  励磁线圈：缠绕在测量管外部，用于产生工作所需的磁场。

5.  转换器与外壳：转换器集成了电源模块、信号处理电路、微处理器、显示模块和输出接口。外壳将上述所有部件封装为一体，并提供相应的防护等级（一体式常规防护等级为IP65），保护内部电子元件免受环境中的灰尘、水汽影响。

二、 标准技术参数与核心功能

一体式电磁流量计的性能由其一系列标准化的技术参数所定义，这些参数是选型和评估的基础。

  测量性能：在典型的流速范围（0.5m/s至5m/s）内，其基本准确度可达测量值的±0.5%，部分高精度型号或特定口径产品可选±0.3%的准确度。测量重复性通常优于0.16%。量程比宽，可达10:1，意味着同一台仪表能适应较大的流量变化范围。

  过程条件适应性：公称口径覆盖从DN10到DN1000的广泛范围。额定压力根据口径不同而有所区别，例如DN10-DN250口径通常可承受PN<1.6MPa的压力，DN300-DN1000则为PN<1.0MPa，更高压力可定制。其对介质电导率有最低要求，一般需≥50μS/cm，确保产生足够强的感应信号。

  输出与通讯：标准输出包括一路隔离的4-20mA模拟电流输出（负载能力≤750Ω）和一路脉冲/频率输出。数字通讯方面，标配RS485接口并支持Modbus RTU协议，便于接入DCS、PLC或SCADA系统，实现数据远传和集中监控。部分高端型号还支持HART通讯协议作为选配。

  供电与环境：供电电源灵活，支持交流100-240VAC 50/60Hz或直流20-28VDC。功耗通常低于15W。环境温度适应范围一般为-10℃至55℃（一体式）。

其核心功能模块除了基础的流量测量与显示外，还通常包括：自诊断功能，可快速定位传感器或电路故障；空管检测与报警；流量上下限报警；正向/反向累积流量计量；表头显示方向与多国语言（如中英文）切换等，这些功能大大提升了仪表的智能化和易用性。

三、 运行特性、适用环境与工况限制

一体式电磁流量计的运行特性决定了其优势和适用边界。

主要优势（利）：

1.  安装便捷，节省空间与成本：传感器与转换器一体化设计，省去了分体式仪表中传感器与转换器之间的连接电缆和接线工作，现场安装更为简便，减少了潜在的接线故障点，也节省了安装空间和部分布线成本。

2.  维护简便：所有电子部件集中在一个防护壳体内，便于现场查看显示数据和状态，进行参数设置（通常通过红外遥控或磁棒操作，无需开盖）和日常巡检。

3.  测量稳定可靠：采用低频方波励磁技术，零点稳定，抗工频干扰和流体噪声干扰能力强。无任何可动部件或阻流件，因此压力损失极小，近乎为零，长期运行稳定性好，基本免维护。

4.  测量不受流体物性影响：其测量原理决定了流量信号仅与流速、管径和磁场强度有关，与流体的温度、压力、密度、粘度等物理参数变化无关（前提是这些变化不显著影响电导率），这在测量成分或工况可能波动的流体时优势明显。

5.  双向测量：正反向流动均可准确计量，适用于可能发生回流或需要计量净流量的场合。

局限性（弊）与工况限制：

1.  仅适用于导电液体：这是其最根本的限制。被测介质必须具有足够的电导率（通常>50μS/cm）。因此，它无法测量气体、蒸汽、石油制品（如汽油、柴油）以及纯净水、油类等非导电或电导率极低的液体。

2.  对安装直管段有要求：为保证流场稳定和测量精度，仪表上游需要至少10倍管径的直管段，下游需要至少5倍管径的直管段。在空间受限的改造项目中，这可能成为挑战。

3.  环境温度限制：由于电子部件（转换器）与传感器直接相连并暴露在环境温度中，一体式的环境温度适应范围通常比分体式（转换器可安装在更适宜的环境）要窄。在环境温度可能超过55℃或低于-10℃的极端场合，需谨慎评估或考虑分体式方案。

4.  不适用于强振动场合：虽然结构坚固，但一体式设计将精密的电子电路与管道直接机械连接，持续或强烈的管道振动可能影响电子元件的寿命和测量稳定性。

5.  高压、大口径安装不便：对于大口径（如DN500以上）或高压管道，一体式仪表本身重量和体积较大，安装和吊装需要更周密的规划。

6.  信号传输距离受限：虽然输出为标准信号，但一体式设计意味着信号处理单元就在测量点，若需将显示单元安装在远处的控制室，则需要额外的显示仪表或依赖通讯传输，其本身不具备分体式那种将转换器远程安装的灵活性。

四、 细分应用行业与落地场景实例

基于上述特性，一体式电磁流量计在以下场景中表现出色：

市政水务：在自来水厂的出厂水、增压泵站、分区计量（DMA）中，用于精确计量供水量。水的电导率适中，工况相对稳定，一体式安装方便，能长期稳定运行，为漏损控制和产销差分析提供可靠数据。例如，某中型水司在城区主要供水干管上安装DN300一体式电磁流量计，实现对各片区用水量的实时监控与调度。

污水处理：用于测量进厂污水、处理过程中的污泥回流、化学药剂投加等。污水通常含有各种离子，电导率满足要求。一体式IP65防护能应对现场潮湿环境。在曝气池的污泥回流管道上，它能够准确控制回流比，保障生化处理效率。

化工行业：测量各种酸、碱、盐溶液等腐蚀性介质。通过选用合适的衬里（如PTFE）和电极材料（如哈氏合金、钽），可以耐受强腐蚀。在某化工厂的稀硫酸输送管线中，采用PTFE衬里和钽电极的一体式电磁流量计，成功实现了对腐蚀性流体的长期准确计量，用于成本核算和过程控制。

食品与制药：在需要CIP（原位清洗）的卫生级管道中，可采用卡箍连接、抛光不锈钢外壳、PTFE或PFA衬里的一体式电磁流量计，测量牛奶、果汁、药液等。其无死角、易清洗的结构符合卫生标准。

矿山冶金：测量矿浆、泥浆等液固两相流。其测量不受流体中固体颗粒含量变化的影响，且无阻流件，不易堵塞。在选矿厂的矿浆输送管道上，它用于计量处理量，为生产平衡和能耗管理提供依据。

五、 产品选型、安装与运维要点

选型方法：

1.  明确介质属性：首要确认介质是否导电（电导率>50μS/cm），并了解其腐蚀性、磨损性、是否含有气泡或固体颗粒、工作温度与压力范围。

2.  确定管道参数：测量管道的公称通径（DN）、材质、连接方式（法兰、卡箍等）以及现场可提供的直管段长度。

3.  确定流量范围：估算正常流量、最大流量和最小流量，确保其落在仪表的最佳流速范围（0.5-5m/s）内，并留有一定余量。可参考流量-流速对照表进行核算。

4.  选择衬里和电极材料：根据介质的腐蚀性和温度，选择经济耐用的衬里（如常温清水可选橡胶，腐蚀性介质选PTFE）和电极材料。

5.  确定环境与功能要求：确认安装环境的温度、湿度、防护等级（IP65是否足够）、防爆要求（若在危险区域需选防爆型）。根据控制系统需求确定输出信号类型（4-20mA、脉冲、RS485）。

6.  压力等级：根据管道设计压力选择仪表的额定压力等级，必要时提出高压定制需求。

基础安装要点：

1.  安装位置：优先选择满管状态稳定的管段，避免安装在管道最高点（易集气）或垂直向下流的底部（可能不满管）。应远离泵、阀门、弯头等扰动源，保证前后直管段要求。

2.  接地：良好的接地是电磁流量计稳定工作的关键。传感器外壳、管道法兰之间应通过接地环或接地电极进行可靠电气连接并接入大地，以消除杂散电流干扰。

3.  方向：注意仪表壳体上标示的流体方向箭头，确保安装方向与实际流向一致。

4.  电气连接：严格按照接线图连接电源和信号线，注意信号线与动力电缆分开敷设，防止干扰。

日常运维常识：

1.  定期巡检：检查仪表显示是否正常，有无报警信息；检查接线端子是否松动；观察壳体有无严重腐蚀或损坏。

2.  保持满管：运行时确保管道始终处于满管状态，空管运行不仅无法测量，还可能损坏仪表。

3.  防止衬里损坏：在安装、维修管道时，避免焊接电流流过流量计，防止高温或机械力损伤衬里。

4.  零点检查：在工艺停车、管道排空且介质静止的状态下，可检查流量计的零点示值是否在允许范围内。长期使用后若有轻微漂移，可按说明书进行零点校准。

5.  利用自诊断：当显示异常时，首先查阅说明书中的自诊断代码含义，可快速定位如电极结垢、励磁故障、空管等常见问题。

一体式电磁流量计以其集成化、易安装、免维护、高可靠性的特点，在导电液体流量测量领域占据着重要地位。它并非适用于所有流量测量难题，但其明确的适用边界和突出的技术优势，使得它在水务、环保、化工、食品等众多行业的特定场景中成为经久不衰的经典选择。对于工程设计与采购人员而言，深刻理解其工作原理、技术参数、优势与局限，是做出正确选型决策、确保项目成功的关键。对于运维人员，掌握其安装要点和日常维护知识，则是保障仪表长期稳定运行、发挥最大价值的基石。在工业4.0与智能制造的大背景下，作为可靠的过程数据源头，一体式电磁流量计将继续在提升工业自动化水平、实现精细化管理的道路上扮演不可或缺的角色。
