在工业现场配电系统运维与能效管理中，开口式电流变送器正逐步替代传统闭口互感器，成为老旧回路加装监测节点的优选方案。这类仪表最大的工程价值在于安装时无需断开一次回路电缆，彻底解决了停电施工的痛点，尤其适合数据中心、楼宇配电、工厂设备改造等无法轻易断电的场景。杭州米科传感技术有限公司依托在自动化传感领域多年的技术储备，推出了覆盖交流、直流及宽频测量场景的开口式电流变送器系列，为不同需求的用户提供了免拆线、高兼容性的信号转换方案。

开口式电流变送器的核心本质是将一次侧的大电流信号线性转换为标准模拟量（如4-20mA）或数字信号（RS485），送入PLC、DCS或能源管理平台。米科在该品类下提供了基于互感原理和霍尔原理的两条产品技术路线，分别对应纯交流测量和交直流通用测量场景。前置说明一点，电流变送器严格区别于电流互感器：后者输出的是二次侧按比例缩小的电流信号，带载能力有限；而变送器内部集成了信号调理电路，可直接输出有源标准信号，抗干扰能力更强，更适合长距离传输至控制系统。

1. 开口式电流变送器的核心应用场景

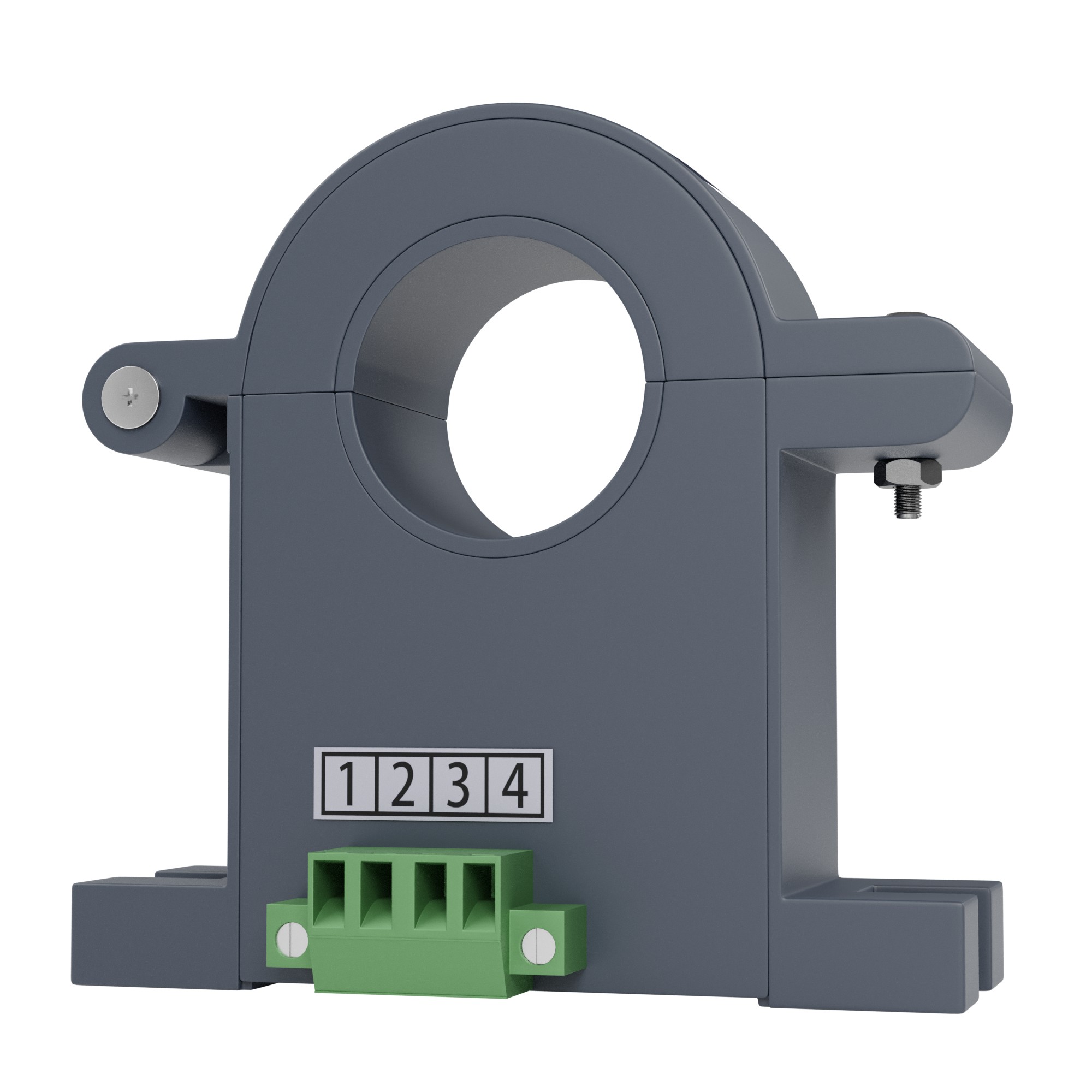

在实际工程项目中，选择开口式结构往往不是因为性能最优，而是工程条件受限。绝大多数新增电力监控点位的老旧配电柜，内部铜排或电缆已压接成型，且处于带电运行状态。此时若选用闭口式互感器，不仅需要申请停电窗口，还可能面临电缆长度不足、铜鼻子拆装困难等附加问题。米科电流变送器的分体式开环结构设计，使得施工人员只需将传感器的活动铁芯打开，卡入被测线缆后锁紧即可完成物理安装，单点安装效率可提升数倍。

从测量对象来看，开口式电流变送器主要承载三类应用：第一类是配电馈线回路的工频电流监测，用于能耗统计与过载预警，频率范围集中在40Hz至1kHz；第二类是非线性负载（如变频器输出侧、UPS回路）的电流测量，要求变送器具备真有效值响应能力，避免因谐波导致测量值偏低；第三类是直流系统（蓄电池充放电、直流电源柜）的电流测量，必须采用霍尔原理的开环传感器，实现非接触式直流信号检测。

2. 关键参数逐项解析：测量原理与输入范围

选型的第一道关口是确认被测信号的电流类型与幅值范围。米科开口式电流变送器在交流场景下多采用电磁感应原理，通过开环铁芯聚集磁力线，二次线圈感应出电压后再经调理输出标准信号。该原理技术成熟、温漂小，但仅适用于工频及中频交流电流。当测量范围在0至100A AC区间时，可选用开环孔径较小的型号；超过200A AC时，对应需要配置更大孔径的产品，以确保有足够空间容纳粗线径电缆，并避免铁芯磁饱和引入非线性误差。

若被测回路存在直流分量，或本身就是直流系统，则必须选择基于霍尔原理的开口式电流变送器。霍尔传感器通过检测电流导线周围磁场强度来线性反映电流大小，天然支持交直流通用测量。米科霍尔原理开口式变送器的直流电流测量范围可拓展至0至800A DC，交流测量同样覆盖到800A AC。需要注意的是，霍尔器件对温度敏感，因此这类变送器在出厂前通常需经过老化与温度补偿校准。在变频测量场景下，米科的变频型电流变送器支持高达5kHz的真有效值测量，可精准捕捉变频器输出端的非正弦波电流有效值，避免平均值测量原理带来的显著误差。

3. 关键参数逐项解析：频率响应与准确度等级

精度等级直接关系到能耗数据的可信度与保护动作的可靠性。行业惯例对电流变送器的精度做如下分级：用于成本核算和贸易结算的场景，建议不低于0.5级；用于设备级状态监测与趋势管理，1.0级即可满足需求；用于粗略的过电流报警，2.0级在经济性上更具优势。米科开口式电流变送器涵盖从0.3级至2.0级的不同准确度档次。例如针对纯交流工频测量，可提供0.3级的高精度选配，满足精密配电监测要求；而在小量程交流电流（如0至10A AC）且采用互感原理时，受限于小信号信噪比，标准产品精度通常标定为2.5级。对于霍尔原理的直流或交直流通用型号，标准产品精度普遍在1.0级。

频率响应这一参数极易被忽视。普通工频电流变送器的标称带宽为20Hz至1kHz，只要待测信号是标准的50Hz正弦波，即便标称频带窄也完全够用。但若将此类变送器安装在变频器输出端，高次谐波会超出传感器带宽，导致测量值严重偏低。米科为此提供了专门的变频电流变送器选型，在选型时切换至真有效值响应模式，可准确测量0至5kHz范围内的畸变波形。此外，对于直流变送器还需关注零点失调和温度漂移系数，这些细节参数通常在企业公布的型式检验报告中可查。

4. 关键参数逐项解析：输出信号类型与供电电源

输出信号决定了变送器与上位系统的对接方式。工业现场最通用的标准输出是4-20mA模拟电流信号，其抗干扰能力优于电压信号，且可通过信号线两线制供电回传，大幅节省电缆成本。米科开口式电流变送器可提供三线制4-20mA输出（需独立供电）、0-5V、0-10V、1-5V电压输出，以及RS485数字通信输出。需要特别指出的是，米科还提供了交流电流输入场景下的二线制4-20mA接口，变送器直接从信号回路取电，无需外接电源，特别适合现场取电困难的老旧成套柜改造。

供电电源方面，24VDC直流是过程自动化领域的黄金标准，适配绝大多数PLC模拟量模块。在部分缺乏直流电源的强电配电间，米科也为开环孔径不小于50mm的变送器款式提供了110V或220V交直流供电选项，可直接从柜内照明或插座回路取电。选型时务必确认供电电压与现场条件的匹配性，否则轻则无法启动，重则烧毁电源模块。

5. 关键参数逐项解析：开环孔径尺寸与安装方式

孔径大小是开口式变送器的外在选型制约条件，直接决定能否顺利卡入被测导线。米科针对不同电流等级预设了多挡开环孔径：20mm孔径主要适配小截面分支回路电缆，100A以下交流电流选型基本可覆盖；25mm孔径对应测量范围可达200A AC；38mm和50mm孔径则面向200A至500A区间的馈线回路；80mm孔径主要用于600A及以上的母排或大截面电缆。霍尔原理产品同样遵循孔径随量程递增的规律，但直流或交直流大电流时，霍尔器件本身发热成为限制因素，因此需要在保证安全间距的前提下，选择比计算孔径大一级的型号以利于散热。安装方式方面，米科开口式电流变送器标准配置为平面螺钉固定，底板预留安装孔，可直接在柜内背板或横梁上打孔锁固。

6. 关键参数逐项解析：隔离类型与电磁兼容性

电流变送器处于一次强电回路与二次弱电控制系统之间的关键节点，其隔离能力对系统安全至关重要。米科电流变送器标准配置输入与输出隔离，部分全功能型号支持输入、输出与电源三端隔离。隔离耐压参数若有更高要求，应查阅具体型号规格书中的工频耐压值和冲击耐压值。此外，电磁兼容性也是开口式变送器在恶劣工业现场可靠运行的保障。合格的变送器应具备抗电快速瞬变脉冲群、抗浪涌及抗射频传导干扰的能力。米科配备专业的EMC检测设备，每批次产品均按严苛规范执行出厂前的抗扰度测试，保证在变频器、接触器等强干扰源附近长期稳定运行。

7. 选型决策参考与米科系列推荐

根据实际工程项目经验，用户可以借助以下决策矩阵快速锁定型号：若是纯交流工频配电柜分支回路，且电流在0至100A级别，优先选择米科互感原理开口式电流变送器，孔径20mm或25mm，精度1.0级，输出4-20mA，24VDC供电，两隔离即可满足需求；若是变频器输出或含有大量谐波的回路，应将选型切换为真有效值响应型，频率范围至少覆盖5kHz，精度1.0级，并采用输入、输出、电源三隔离以抑制共模干扰；若面对蓄电池充放电、光伏汇流箱等交直流混合回路，只能选择霍尔原理开口式电流变送器，配合RS485数字输出或4-20mA模拟输出，同时确认温度工作范围满足户外柜环境要求。

在所有选型的最后环节，需要将以上参数组合成完整的订货代码。米科的交流电流变送器系列遵循公司标准型号体系，用户在询价时只需提供测量范围、电流类型、精度、输出、供电、孔径和隔离类型等信息，即可获得准确的选型匹配与货期反馈。涉及到直流或霍尔原理的开口式电流变送器，同样可依据型号谱系快速锁定对应的七至八位选型码。

选择米科作为供应商，不仅仅是购买一台仪表，更是获得从方案设计到现场联调的全周期技术服务。米科先后引进了GE气机、多口径流量标定装置及全套EMC检测设备，并设有严格的出厂检测规范，在自动化控制领域已累计服务近20万用户。作为源头自动化仪表厂商，米科具备快速的定制响应能力与灵活的交货机制，多数标准型号开口式电流变送器可实现现货供应。专业的区域技术工程师可亲临客户现场指导安装，解决卡线干扰、信号环地异常等工程实际问题。

FAQ

问：开口式电流变送器安装后没有输出信号，如何排查？

答：首先用万用表测量供电端子，确认电压极性正确且在容许范围内。其次检查被测电缆是否穿过传感器中心孔，且电缆屏蔽层或铠装未形成短路环。若供电与安装无误，可在通电状态下测试输出端子，模拟量输出回路应有对应比例电流。若输出始终为零或低于4mA底限，可能是量程选型过大，实际运行电流低于传感器最小分辨电流，此时应考虑换用小一档量程。

问：现场谐波含量高，如何选择电流变送器避免测量不准？

答：必须选用标称真有效值测量的电流变送器，而不能使用平均值响应型产品。确认产品频率带宽是否覆盖现场主要谐波成分，例如变频器输出端建议选5kHz带宽。同时检查变送器的波峰因数指标，通常应不低于3，以适应尖峰电流波形。若信号需远传，优先采用RS485数字输出，避免模拟量传输过程中引入额外干扰。
