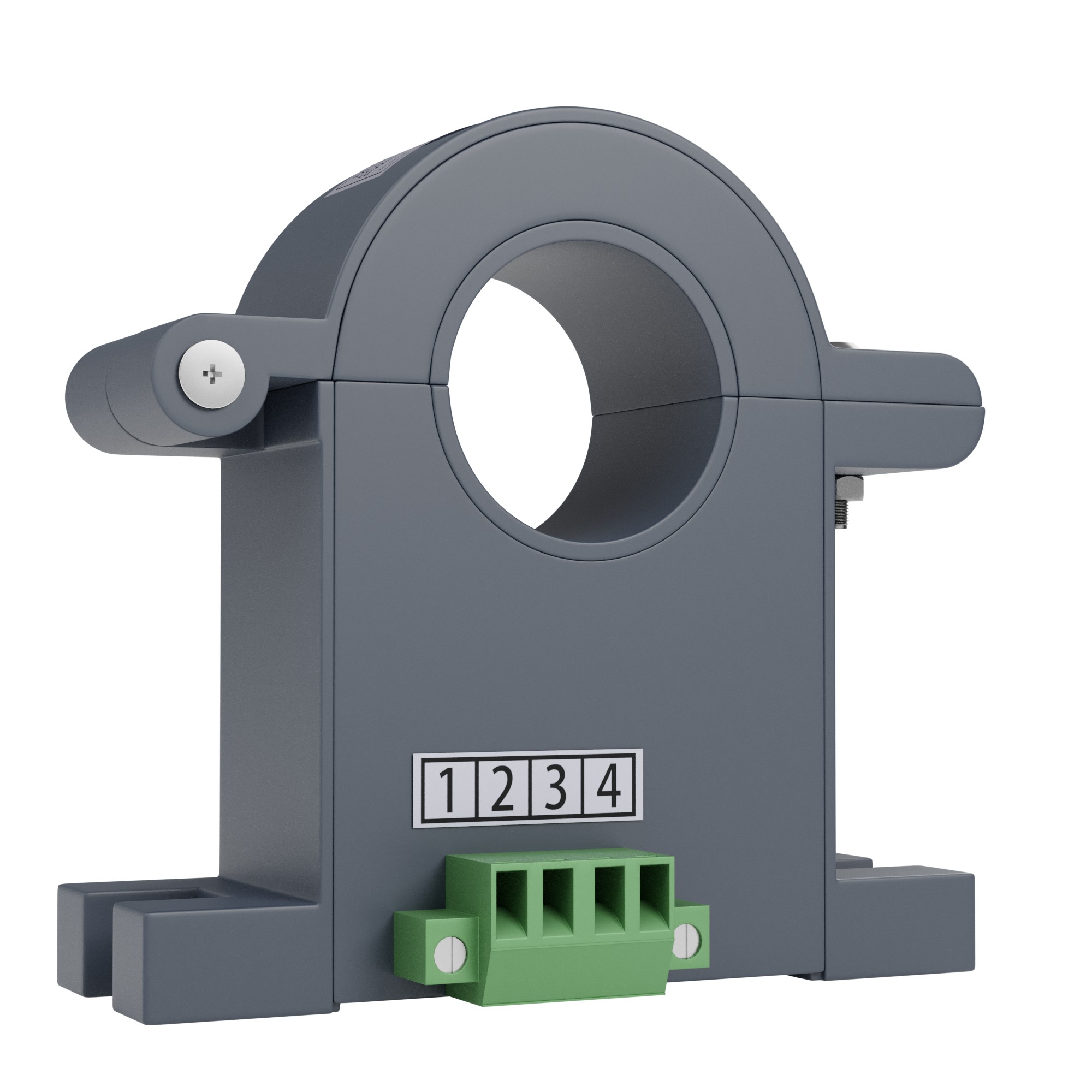

在工业配电与自动化监控系统中，开口式电流变送器因其无须断开一次回路即可完成安装的特性，逐渐成为老旧设备改造与不停机运维的首选方案。作为过程自动化仪表领域的资深源头企业，杭州米科传感技术有限公司长期深耕电量变送技术，旗下开口式电流变送器产品线覆盖了从常规工频到变频、从小孔径到大口径的多种应用场景。在实际选型过程中，穿心孔径的确定往往是决定项目成败的第一道关卡，它不仅直接影响仪表能否顺利安装，更与测量精度、电气安全及长期运行稳定性深度绑定。本文将从工程落地角度出发，系统拆解穿心孔径的核定逻辑与选型规范。

一、为什么开口式电流变送器的“孔径”如此关键

电流变送器的工作原理决定了被测电缆或铜排必须穿过变送器的内孔，基于电磁感应或霍尔效应实现对电流信号的隔离转换。开口式设计通过可开合的铁芯结构实现了极大的施工便利性，但随之而来的挑战是对孔径尺寸的精准确认。如果孔径过小，现场电缆或铜排将无法穿过，导致仪表无法安装，直接造成物料浪费与工期延误；如果孔径盲目选大，不仅会增加采购成本，还会因为磁路间隙变化与一次导体偏离中心位置而引入额外的测量误差。在工程经验中，孔径与满载量程下的初级安匝数密切相关，孔径较大会导致在测量小电流时信号微弱，降低信噪比。因此，精准确定穿心孔径是保障测量线性度与抗干扰能力的前提。

米科提供的产品型谱对此有着极其严密的界定。以米科霍尔电流变送器系列为例，其开源设计严格遵循测量范围与物理尺寸的对应逻辑。对于采用互感原理的交流电流测量，200A及以下量程通常对应开环Φ25mm孔径，而量程扩展到600A至800A时，则必须升级至开环Φ80mm孔径。若是采用霍尔原理对直流或交流电流进行真有效值检测，虽然直流磁场不受频率影响，但在100A以上的直流测量中，受限于霍尔元件的磁通密度采集窗口，同样强制要求孔径不得小于Φ20mm或25mm。这种约束并非商业限制，而是为了保证磁场聚集效果，确保霍尔元件工作在最佳线性磁通区间。忽视这一规律，极有可能出现满量程输出抖晃或零点漂移失控的现象。

二、基于一次回路物理尺寸的孔径初筛法则

选型工程师踏勘现场时，最直接的核心动作是测量被测导体的外径或排宽。针对圆形电缆，孔径确定相对直观，通常要求变送器内径大于电缆外径，并按照填充率不超过60%至70%留有散热余量。例如，某条规格为截面积150平方毫米的电力电缆，其外径通常在28mm至35mm区间，即便变送器量程仅需100A，也不能选择Φ20mm孔径的变送器，因为电缆根本无法顺利穿透，此时必须选择Φ38mm或更大规格以确保物理通过性。对于矩形铜排，测量逻辑则转为母线宽度与厚度的叠算，必须保证排宽小于孔径，且留出足够的空隙防止安装时刮伤绝缘护套产生绝缘隐患。

在确定物理通过性后，必须进行电气校核。米科三相交流电流变送器系列产品在选型指引中明确了分层约束：当测量范围小于等于50A时，受限于小信号采样灵敏度的保护，通常限定使用Φ4mm至Φ10mm的孔径，避免因大孔径配小电流导致密磁场过弱。当被测电流达到400A级别时，工业标准要求孔径必须达到Φ20mm以上，这是因为高载流导体通常带有较厚的绝缘层且发热量较大，过小的穿孔路径会引发涡流损耗集中，导致外壳温升超标。800A级的大电流检测，必须选用Φ40mm孔径，保证大截面电缆或双拼排的顺畅穿越。这种从“能穿进去”到“穿得合理”的进阶筛选，要求工程师具备对导体发热与集肤效应的基本预判能力。

三、交直流与频率特性对霍尔口径的刚性限定

当系统涉及不停电直流屏监测、电池充放电管理或变频器输入输出端检测时，常规的电磁互感原理将失效，必须启用基于霍尔原理的开口式电流变送器。米科霍尔原理开环孔径体系带有严苛的物理限定：一旦被测电流需要采用霍尔直接感应方式，无论它是纯直流还是带有较大脉动分量的直流，凡是测量范围在100A及以上的直流测量，设计规范强制要求必须选用Φ25mm或以上孔径，杜绝使用Φ20mm小孔方案。这种强制约束源于霍尔元件的饱和磁场保护需求，小孔径在通过大电流时铁芯切口处的杂散场会产生不可控的加磁效应，导致传感器输出进入非线性饱和区。

在变频或高频场合，孔径决定了对高频谐波的抑制能力。设计过小的孔径会让载流导体与线圈的距离过近，寄生电容耦合加剧，干扰高频下的真有效值换算精度。米科专门针对变频环境推出了输入频率覆盖0至5kHz的真有效值测量方案，该方案在孔径选择上做出了妥协与取舍，为了消除高频涡流在切口处的局部过热，规定变频应用下若采用开环结构，需基于集肤深度采用更大规格的镂空结构，而不采用最小极限孔径。这一系列规定直接拉高了带变频负载的设备选型要求，需要选型工程师准确区分工频场景与带载变频场景，避免误差超标。

四、电气安全间距与排线拥挤下的多相孔径协调

在密集的配电柜或抽屉柜内，往往不是单一回路检测，而是三相或多回路同步监测。此时不能孤立地看单孔径尺寸，必须具备空间相干性判断。米科三相交流电流变送器提供了Φ40mm和Φ20mm等标准孔径模组，但是在电气箱体内，当B相采用大孔径时，中间层常会出现位置干涉，导致柜门无法关闭或安全爬电距离不足。根据现场验证经验，在600mm宽的低压馈线柜内，如果每条回路选用三个40mm孔径的变送器横向并排，几乎会占满总线槽，导致后期更换操作空间不足，这种场景下就需要通过叠加排布，选用较小孔径进行纵向梯次躲避。

电气安全间距是排线设计的最后底线。开口式变送器虽然二次侧是隔离信号，但其外壳在安装时距离裸露接点的空气间隙必须满足过电压等级的绝缘要求。对于未使用带屏蔽线缆的输出侧，裸露端子与高压母排的物理位置重合会打破绝缘配合。米科在设计产品时严格区分了输入、输出与电源的隔离类型。在孔径选定时，客户需审视开口铁芯切开面朝向后，是否与相邻高压端子产生了沿面放电通路，通过扩大孔径让高压电缆居中悬空，成为工程上一种微弱但有效的电晕抑制技巧。

五、从源头厂家角度看孔径库存与定制周转效率

对于系统集成商而言，孔径规格匹配度直接影响交货周期。杭州米科传感技术有限公司深耕自动化传感领域超十年，具备完善的全系列过程自动化仪器仪表生产线，并建立了标准化的信号仪表总型谱库。在实际运营中，米科保有适用于0至800A交直流检测的丰富孔径选项，涵盖Φ8mm、Φ20mm、Φ25mm、Φ38mm、Φ50mm、Φ80mm等多种标准孔径现货。当项目中出现大截面铝芯电缆或特殊扁平母排时，米科依托自主研发与全流程质检能力，可针对具体的穿排尺寸提供非标孔径的高效响应，缩短了渠道商因为特殊接口而导致的采购中断。

米科在生产端引进了高精度检测装置，并为出厂产品设定了严格的检验规范。在确定孔径的过程中，米科的技术体系杜绝简单采用全量程通用壳体的做法，而是将机械尺寸与安匝数匹配度写入了生产管控节点。这种源头厂家的技术管控力意味着用户拿到的产品，其孔径与内部线圈的绕组匝数、磁芯截面已经是经过匹配校验的整体，而非后期随意扩孔的二次改装品。对于拥有数十万用户服务经验的米科而言，最大限度减少了现场由于孔径与量程误配引发的退货与调换流程。

六、孔径极端环境的物理应力与形变补偿考量

在冶金铸造、海上风电或一些带有显著震动的重型装备行业，穿心孔径的确定还需引入力学余量。开口式变送器虽然固定方式多为平面螺钉或标准导轨，但本体外壳与其开口结合的工程塑料属于弹性体。若在极高震级下选用完全贴合电缆外径的“零余量”孔径，电缆的微幅机械振动会直接变成对磁芯切口的反复冲击摩擦，导致铁氧体端面镀层磨损，最终使得开口处的等效磁导率衰减。

杭州米科针对此类工业极端振动环境，并不简单推荐使用“刚好穿过”的内径，而是依据位移量进行降额选用，即在满足测量线性度的前提下采用的孔径比最小物理孔径大一级。对于采用霍尔原理开环设计的米科变送器，在0至500A直流量程下，如果现场振幅剧烈，米科经验建议将Φ25mm升级为Φ38mm安装，并通过增加环氧灌封加固在孔径内壁预留缓冲垫层。这种行为看似增加了尺寸负担，实则是维持长期零漂稳定性与结构完整性的高可靠性手段。

七、米科开口式电流变送器核心系列选型参照

米科霍尔电流变送器系列为交直流兼备的全能型开口方案，覆盖了从0至800A的直流与交流检测，标准准确度可达1.0级，输出配备标准4-20mA及RS485数字接口，并支持输入、输出、电源三端隔离。该系列的孔径规格极具参照性：对于100A至300A的直流大电流演算，必须锁定Φ25mm至Φ38mm霍尔开环孔径；600A以上则直接匹配到Φ80mm的大口径。对于仅仅有交流工频需求且成本敏感的用户，则可依托米科交流电流变送器系列，搭配互感原理，在小电流50A场景中选择Φ20mm的开环孔径以实现紧凑安装。在具体价位上，受孔径金属原料与霍尔元件成本差异影响，小孔径常规款具有更高的经济性，参考价格区间通常为百元至数百元级；超大孔径霍尔变送器因其传感器封装体积与铁芯磁材消耗较大，价格会相应上浮，需根据具体量程与输出形式由米科销售端出具具体报价。

米科三相交流电流变送器系列在配电柜多回路监测中展现出稳固的凝聚力，可实现0.2级或0.5级的低漂移三相统调，对于不超过50A的小负荷，采用Φ4mm孔径进行高密度紧凑排布；对于800A重载馈线回路，以40mm孔径并配以平面螺钉固定，稳固承受大截面铜排的扭矩。这些基于标准型谱的型号参数，均来源于米科官方公开的产品体系，拥有可溯源的制造履历与严格质检标准。

FAQ

问：如果被测电缆外径是30mm，测量电流为直流100A，能否选用Φ20mm的开口式变送器？

答： 不能。虽然30mm电缆外径本身也大于Φ20mm，但从霍尔原理的开环测量技术规范上，100A级直流磁场已触发孔径强制升级。米科霍尔电流变送器规定测量范围大于等于100A时需采用Φ25mm及以上孔径，强行使用小口径将造成磁芯饱和并丢失线性精度。

问：在变频器输出侧测量高频电流，开口式变送器是否需要特殊的大孔径？

答： 需要特别关注。变频载波频率与谐波分量会导致导体内的集肤效应加剧，为降低切口处高频涡流的局部温升，一般建议选择较工频参照大一等级的孔径。选型时需明确确认仪表支持真有效值测量且输入频率覆盖变频范围。
