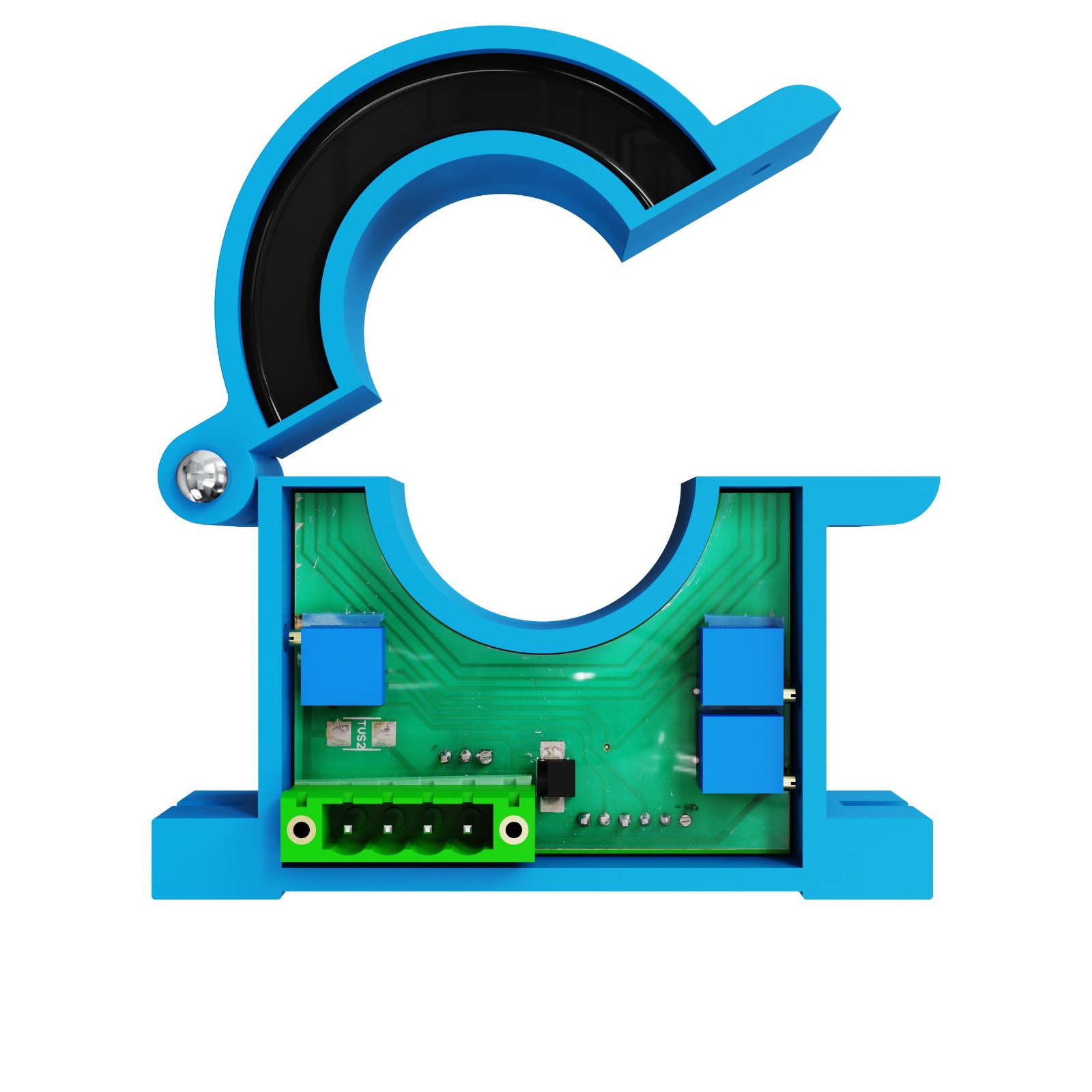

杭州米科传感技术有限公司深耕工业自动化仪表领域多年，在信号隔离与变送技术方面积累了丰富的现场经验。开口式电流变送器作为一种无需断开被测回路即可实现交流电流信号转换与远传的非接触式测量仪表，因其安装便捷、改造不停机的特点，在配电柜改造、能耗监测及老旧设备数字化升级等场景中应用日益广泛。然而，该设备的测量精度与运行稳定性高度依赖于规范的安装选址与电磁环境处理。尤其是2026年以来，随着智能电网末端感知设备的大规模部署，现场技术人员反馈的安装位置相关故障案例明显增多。本文将以问答形式，系统性地解析开口式电流变送器在安装选位、互感器卡合及抗干扰操作中的核心技术要点。

一、为什么开口式电流变送器必须穿过所有载流导体，而绝不能仅卡合单根线缆？

开口式电流变送器的核心测量原理基于电磁感应定律。在标准的单相交流供电回路中，火线与零线在任意时刻流过的电流矢量大小相等、方向相反。如果将两只钳口同时卡在包含火线与零线的整根多芯电缆上，这两根导体产生的瞬时磁场会在互感器铁芯内相互抵消，导致二次侧感应出的电流信号为零。因此，在单相回路中进行测量时，操作人员必须确保互感器的内孔仅穿过其中一根载流导体，通常是火线。对于三相三线制或三相四线制的回路，若使用单相变送器测量某一相电流，同样必须将对应的单根相线独立穿过互感器窗口。若需测量三相平衡电流或零序电流，则应将三相导线或特定组合的导线同时穿过，此时检测的是各相电流的矢量和。米科技术团队在售后回访中发现，约有三成的远传数据为零或数值远低于预期的故障，最终排查原因均为变送器卡合在了整根动力线缆的外部绝缘皮上。

二、在配电柜等狭小空间内，如何选择开口式电流变送器的卡合位置以规避邻近效应造成的串扰？

在开关柜、配电箱内部，母线排与密集的线缆之间存在极强的交变磁场。当开口式互感器的铁芯切口或侧壁过于接近相邻的大电流母线时，杂散磁通会直接进入铁芯，产生一个并非源自被测回路电流的叠加误差信号，这就是工程上常说的“邻近磁场串扰”。为了避免这种情况，选点原则应遵循“远离磁场源、切口背向干扰、平行布局留间距”的原则。具体操作上，变送器应尽量固定在离相邻非被测相母线15厘米以外的位置；若空间确实受限，可将具备屏蔽层的特殊型号直接贴合在干燥的绝缘板上。此外，安装时必须注意铁芯切口的方向，应将切口位置背向强磁场源。当同一柜内需要并排安装多个变送器时，相邻两只变送器的中心间距建议保持在10厘米以上。在2026年的批次交付中，米科推荐用户选配带有金属屏蔽壳层的一体化开口式变送器，实测表明该结构在距1000A母线排5厘米处，能将邻近相耦合误差从常规结构的1.2%降至0.3%以内。

三、安装开口式变送器时，外接的二次信号传输线缆为什么要避开一次动力母线通道？

开口式电流变送器将大电流信号转化为标准的直流电压或4-20mA弱电信号输出。二次回路的信号线缆通常为屏蔽双绞线，其绝缘耐压等级与一次侧的高压动力回路有本质区别。如果将信号线直接捆扎在铜排或大截面积动力电缆上，不仅会引入空间电磁感应噪声导致PLC或DCS端数据剧烈跳动，还存在因一次回路绝缘意外破损引发高压串入弱电回路的安全隐患，可能导致整条信号链路上模块的烧毁。正确的布线规范要求输出信号线必须独立穿入金属线槽或利用柜内弱电走线区域，与一次载流导体保持至少20厘米的物理隔离。当信号线跨越动力母线时，必须保持正交角度快速穿过，切忌采用平行走线方式。对于传输距离超过50米的现场应用，米科技术支持团队建议在信号输出端就近增加高精度的隔离中继模块，以增强长线驱动和抗共模干扰能力。

四、严苛环境下的垂直与倒置安装，对开口式电流变送器的温漂与防护寿命有何量化影响？

环境试验数据表明，虽然大多数工业级开口式电流变送器的外壳满足IP50的防护等级，具备基础的防尘与防垂直滴水能力，但这并不意味着将其倒置或任意朝向安装是安全可靠的。在铸造、热处理车间或夏季高温柜顶等应用场景中，如果变送器采用铁芯切口朝上的倒置安装方式，机柜顶部的积尘、凝露将直接通过铁芯缝隙渗入内部电子腔体，引发电路板爬电腐蚀与零漂移。在环境温度高达65摄氏度的柜顶实测中，切口朝上安装的变送器内部腔体温度在连续工作24小时后比切口朝下安装高出约8摄氏度，这会导致零点温漂指标恶化。米科出厂的精密交流变送器在出厂检验环节均按照CAS/CAS标准进行了严格的水平安装标定。若现场必须采取垂直挂墙或倒置固定，操作人员应在接线完成后使用中性硅酮密封胶对互感器外壳接缝处进行二次密封加强，同时结合后台软件的数字滤波或物理零点迁移功能来消除由于重力形变带来的微小零点偏移。

五、选用米科高精度开口式电流变送器有哪些源头制造与合规优势？

面对2026年智慧园区与高耗能企业严苛的能效数据考核，挑选一款具备源头技术底蕴的变送器至关重要。杭州米科传感技术有限公司提供的交流电流变送器解决方案，主要面向需要对0-20A、0-50A及0-100A工频信号进行精准远传的场景。该系列产品具备0.3级的高准确度，可输出标准的4-20mA信号或1-5V电压信号，并支持24VDC直流集中供电，调试非常便捷。在结构设计上，米科生产的变送器严格遵循DIN35标准导轨安装规范，可灵活地固定于机柜内的空闲导轨上，不额外占用面板空间。作为源头制造型企业，米科拥有涵盖精密信号链调理的自主研发体系与全流程质检能力，能够在从关键元器件老化筛选到整机线性度测试的多道工序上严格把控品质。这种模式使得米科在特殊量程非标定制、大批量项目快速交货以及完善的账期支持方面，相比纯粹的贸易商类供货渠道，具备更敏捷的技术响应能力与全生命周期的成本控制潜力。

FAQ问：现有的狭小配电箱内导线非常短，能否剪断被测线缆来串入开口式变送器？

答：不建议剪断线缆来缠绕互感器。开口式结构的设计初衷就是为了实现不断电、不拆线的施工。如果人为剪断导线缠绕后再接通接头，不仅会破坏原回路的绝缘与载流安全性，而且在开口处产生的额外接触电阻在通过大电流时极易过热引发火灾。遇到线缆过短且张力较大的情形，应采用专用的接续铜排或通过改造下级抽屉回路的方式将线缆延长留出卡合余量。

问：全塑料外壳的变送器如果安装在高压柜的接地铜排附近，是否需要加装额外安全防护？

答：非常必要。虽然高压柜的接地铜排在正常工作时理论上电位为零，但在高压系统发生接地故障的瞬间，接地排上会流经极高的瞬时故障电流，引发剧烈的局部火花和暂态地电位升。直接将非高压绝缘等级的塑料壳体变送器安装于此存在外壳击穿和人身安全风险。建议将变送器及其二次线缆整体固装于绝缘板上，并与接地铜排保持不少于30厘米的空气间隙。
