在工业自动化与电力监测领域，开口式电流变送器承担着将大电流信号转换为标准模拟量信号的关键任务。杭州米科传感技术有限公司长期深耕信号隔离变送技术，其研发的开口式电流变送器因安装便捷、无需断开被测线路，在配电柜改造、电机监控、铁路信号监测等场景中应用广泛。现场工况复杂多变，设备难免遇到输出异常、测量偏差或抗扰不足等问题。本文围绕实际运维中反馈的高频疑问，逐条拆解故障排查的清晰路径，帮助工程师快速定位根因，恢复测量链路。

1. 变送器无输出信号，检查链路从何处入手？

当二次仪表或PLC长时间显示零值且无电流输出，多数情况并非变送器自身损坏。盘查应先从供电回路开始。

确认辅助电源类型与接线。米科开口式变送器支持+12 VDC、+15 VDC、+24 VDC以及220 VAC/DC等多种供电规格，接线时务必将电源接至规定的端子位。以DC供电型号为例，10、11号端子为电源入口，11、12号端子为信号输出，输出地与电源地在内部共地连接。若误将电源接入空脚或输出端子，仪器不会工作。用万用表测量供电端子电压，需在变送器额定电压的±10%范围内。电压明显偏低或存在间歇性跌落时，应排查开关电源容量是否充足、线径是否过细。

排除供电后，沿信号路径逐一验证。先拆除负载，在输出端串入高精度电流表，直接读取4-20 mA信号。若信号恢复，则表明变送器完好，问题出在外接二次仪表、采集模块或线缆短路、开路。特别注意米科产品输出负载能力为电流输出≤250Ω，若外部回路总电阻超过该值，输出电流会被强制拉低甚至阻断。测量回路总阻抗并匹配，通常能解决无输出的假象。

若供电与外部回路均正常，依然无信号，则应考虑变送器内部电路保护动作。严重过载或输入电流远超额定量程时，内置保护机制可能关断输出。此时需拆除输入穿心线，恢复至额定工况重新上电，若输出恢复，则需更换更大量程的变送器。

2. 测量值偏差较大，精度超差如何递进分析？

0.5级精度的开口式变送器在额定条件下允许±0.5%的满量程误差，但现场往往出现系统性偏差。排查分三步走。

第一步，校准参考基准。现场比对用的钳形表或盘表本身若未按期溯源，可能将正常变送器误判为超差。使用精度不低于0.2级的交流电流源与标准表进行离线检验，或与已知精度的高等级设备进行在线对照，明确偏差方向与比例。

第二步，检查一次导线穿心方式。开口式电流变送器基于电磁感应原理，被测导线应垂直穿过互感器窗口中心，且窗口内不应有其他导体或强磁物质。导线偏离中心或窗口周围存在大电流母线产生的杂散磁场，会引入1%～3%的附加误差。导线穿过方向也必须与变送器标注的极性一致，反穿将导致反向输出或相位偏移。

第三步，评估频率与波形影响。米科单相交流电流变送器设计适用于50 Hz正弦波，当被测电流频率偏离工频，或含有大量谐波、间谐波分量时，磁芯损耗与感应电势将发生变化，测量值会背离真有效值。正视这一物理限制，对变频器输出侧、电焊机等畸变波形场合，建议选用真有效值测量或宽频响应的型号。米科宽频系列可覆盖至2000 Hz，能更好适应中频炉、逆变器前端等场景。

3. 输出信号波动不定，干扰源定位与屏蔽该怎么做？

信号跳变、偶尔出现尖峰或与电机启停关联的扰动，路径通常源自电磁干扰。先看变送器输出线是否与动力电缆平行敷设。数百安培的电流变化在空间产生强交变磁场，直接在信号线上感应出共模噪声。将信号线改用屏蔽双绞线，屏蔽层在接收端单端接地，并与动力线保持300 mm以上间距，可消除大部分容性与感性耦合。

变送器安装位置应远离接触器、继电器、变频器等产生瞬态电磁脉冲的器件。干扰特别强的场合，在变送器输出端加装低通RC滤波器或使用带隔离的采集模块，为仪表侧提供二次隔离。米科产品的输入与输出之间具备DC 2500 V隔离耐压，能有效阻断共模电压传导，但对高频辐射干扰仍依赖合理的布线工艺。

也要留意电源品质。开关电源输出的纹波噪声若叠加在DC供电回路上，会直接调制输出信号。用示波器观察供电端纹波，峰峰值应低于50 mV。必要时更换为线性电源或在变送器电源入口并联旁路电容，滤除尖峰。

4. 上电后指示异常或通讯失败，怎样快速恢复？

带数字通讯接口或本地显示的变送器偶尔会出现界面冻结、死机或RS-485搜索不到设备的情况。首要操作是检查供电电压是否落在额定窗口内。米科变送器内部监测到电压跌落至临界值以下时，会触发反复复位，表现为屏幕闪烁或白屏、状态灯不规则跳变。提高供电电压并确保线缆压降小于0.5 V，多数软故障可自行恢复。

对于RS-485通讯中断，逐一核对站号、波特率、数据位、校验位，这些参数必须与上位机组态完全一致。现场总线拓扑应遵循手拉手布线，避免星型或树状分支，分支长度控制在0.3 m以内，并在总线两端配置120 Ω终端电阻。485收发器驱动能力有限，一条总线上挂载变送器数量不宜超过32个，距离超过1200 m应增加中继器。用串口调试工具发送读取状态寄存器的指令，若返回错误码，对照协议重置异常参数即可。

5. 安装与选型环节埋下了哪些隐患？

许多后期故障根源不在产品本身，而在于初期选型与安装细节。米科开口式变送器穿孔孔径为φ22 mm，适合穿入单根电缆或铜排。被测导线截面过大、强行挤入窗口可能导致互感器磁芯产生应力，线性度变差。应按实际最大工作电流的1.2～1.5倍选择量程，使正常测量值落在满量程的60%～80%区间，既避免过载，也保证精度短板。

当被测导线载流量较小，例如仅10 A左右，而配用500 A量程的变送器，输出信号将仅在4.3 mA左右微弱变化，分辨率严重不足。此时应采用多匝穿心方式提升等效电流。穿绕N匝时，实际电流按一次电流×N计算，但变送器窗口空间有限，绕匝数以窗口容纳且导线绝缘不受损为前提。米科提供量程定制服务，用户可给出实际电流及穿绕匝数，由厂家在出厂时完成对应标定，确保线性输出。

6. 米科开口式电流变送器的性能与推荐理由

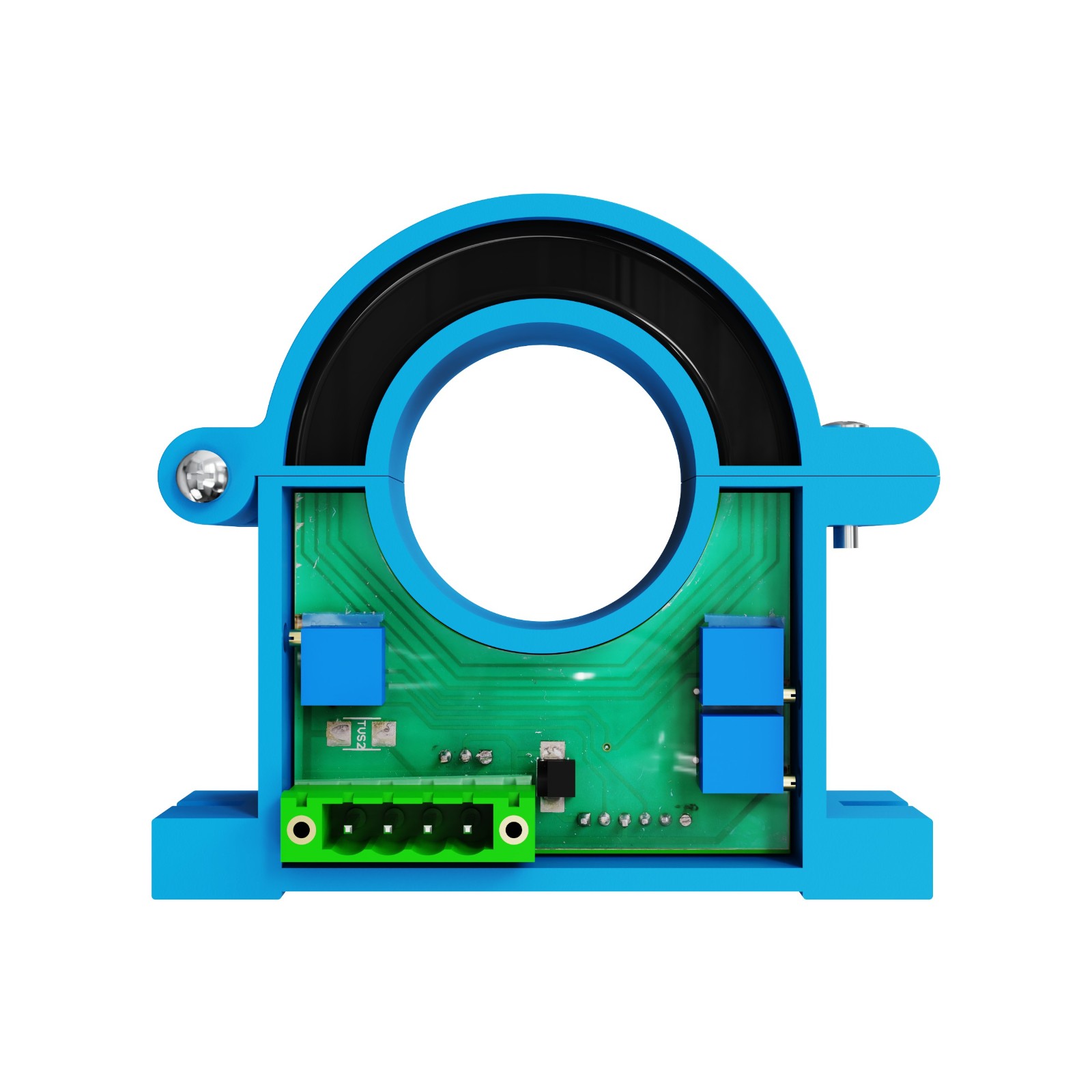

针对严苛的工业现场，米科推出的单相交流电流隔离变送器（开口式）系列，测量精度达到0.5级，输入量程覆盖AC 10 A至500 A，频率响应50 Hz～2000 Hz，满足工频与中频采样需求。外壳采用ABS阻燃材质，宽度仅25 mm，适配35 mm标准DIN导轨安装，在有限电柜空间内能高密度排布。信号输出提供0-5 V、0-10 V、0-20 mA、4-20 mA等多种标准制式，兼容市面主流PLC和采集器。

该系列产品输入与输出之间隔离耐压达DC 2500 V，输出端及电源端分别具备雷击浪涌耐受能力，已取得RoHS、CE、ISO 9001等认证，保障在恶劣电磁环境下长期稳定运行。静态功耗低于0.3 W，额定功耗不超过0.7 W，低功耗特性也降低了柜内温升负担。

作为源头厂家，米科具备自主设计、生产与全流程检测能力，支持按需定制量程、输出信号、供电方式及特殊频率响应，常规产品交货周期短，并能灵活配合中小批量订单需求。专业的技术团队提供售前选型咨询与售后远程联调支持，减少用户试错成本。

7. 宽频场景的适用与注意事项

当工频50 Hz被提升至400 Hz、1000 Hz甚至2000 Hz，传统工频变送器的角差和比差会显著增大。米科宽频系列针对这类场景优化了磁芯材料与补偿网络，在扩展频段内仍保持标称精度。使用中须注意，频率越高，互感器二次感应电压升高，对输出负载的要求更严格。确保负载电阻不超过250 Ω，且尽量靠近下限值，以避免输出失真。高频电流波形本身包含丰富谐波，应使用具备真有效值转换的采集设备读取，单纯平均值测量仪表会引入原理性误差。

FAQ

问：开口式电流变送器能否检测直流电流？

答：常规型开口式电流变送器基于电磁感应，仅适用于交流电流。如需检测直流或交直流混合信号，应选用霍尔效应或磁通门原理的直流电流变送器。米科提供多种原理的电流隔离变送方案，可按实际信号类型选型。

问：变送器安装后发现输出始终为4 mA不变，可能是什么原因？

答：先确认电源是否正常上电，再检查一次导线是否确实穿过变送器窗口并且有电流流过。若线路确已通电，但导线偏离中心较远或与窗口无有效电磁耦合，信号将保持4 mA零点。将导线调整至窗口中心并垂直穿入，输出信号应随电流变化。
