在工业自动化控制与电力监测系统中，电流变送器作为信号转换的关键一环，其测量精度直接关系到整个系统的稳定性和控制决策的准确性。特别是在现场已布线或不允许断电的改造场景下，开口式电流变送器凭借其非侵入、免拆线的便捷安装特性，成为工程师的首选方案。然而，许多现场应用表明，看似简单的“穿心”安装动作，若对孔径选型与磁路原理理解不足，极易引入显著的测量误差。作为深耕过程自动化领域的高新技术企业，杭州米科传感技术有限公司从源头设计与应用大数据出发，深度解析开口式电流变送器中穿心孔径与测量精度的底层逻辑，为苛刻工况下的精准电力监测提供具备高可靠性的产品与选型指导。

1. 开口式电流变送器的磁路耦合机制与基础选型逻辑

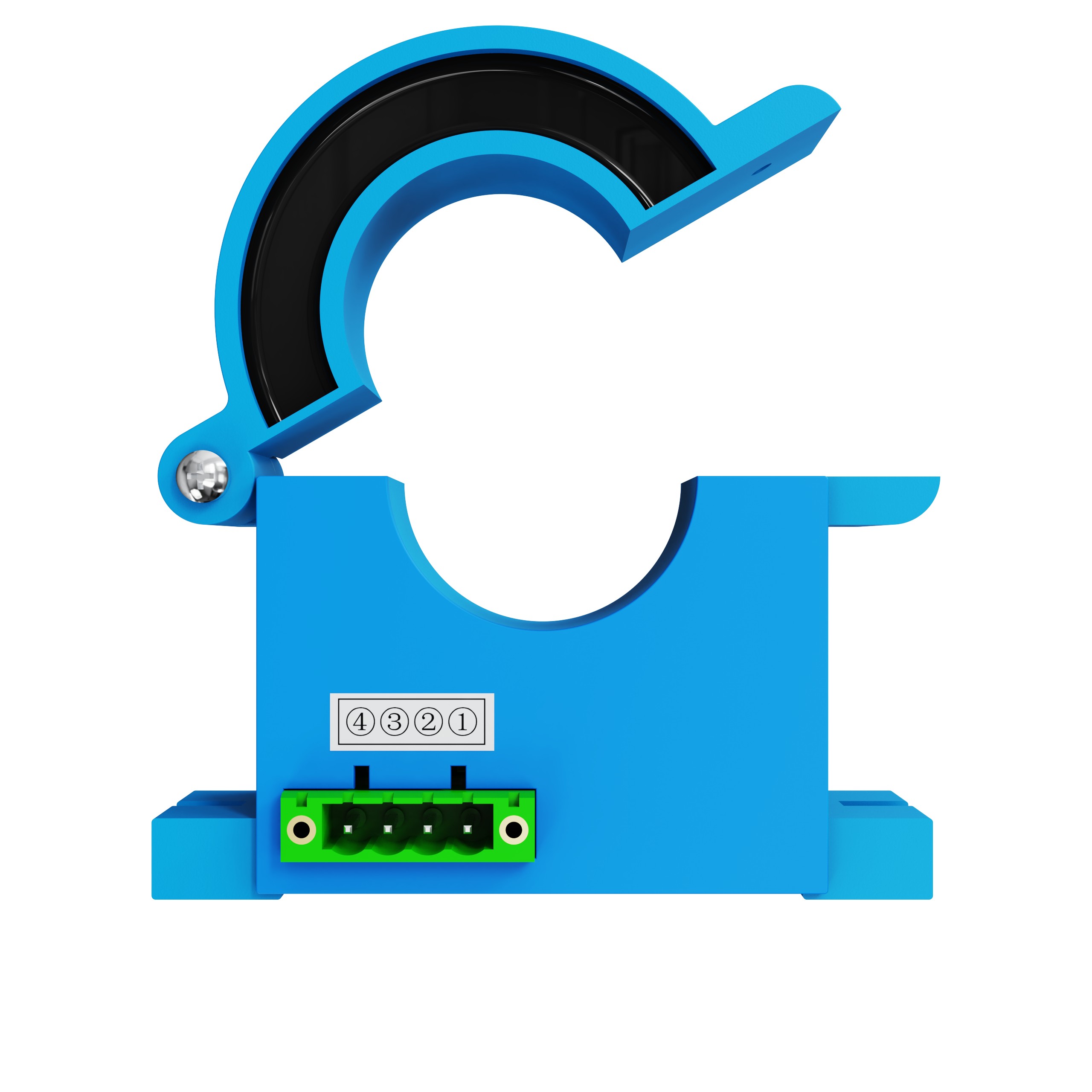

电流变送器的核心工作原理基于电磁感应或霍尔效应。当被测电缆穿过变送器的穿心孔时，电缆周围的交变磁场或直流磁通会被内部的高磁导率磁芯所聚集，进而通过线圈感应或霍尔元件检测，转换为与一次电流成正比的低功率信号输出。对于开口式结构而言，其铁芯由两个精密研磨的半圆组成，在安装后通过弹簧或螺丝紧密闭合。这种结构虽然解决了不便拆卸电缆的痛点，却在磁路上引入了一个天然的物理气隙。即便在闭合状态下，该接触面的微观不平度也会形成等效气隙，这是影响开口式产品精度的根源所在。

从选型逻辑来看，穿心孔径并非越大越好。孔径尺寸需严格匹配被测电缆的外径。若孔径过大，被测电缆在穿心孔内处于偏心状态，且无法被有效居中固定，会导致磁路内部的磁场分布不均，进而引发角差与比差。米科的工程师在实测中发现，同样是测量50A交流电流，当使用直径16mm的被测电缆穿过Ф20mm孔径的互感器，并将电缆紧贴一侧内壁放置时，相对于电缆居中放置，其精度偏差可能放大0.5至1个精度等级。因此，理想的选型原则是：在保证电缆能顺畅穿过的前提下，开口式电流变送器的孔径应尽可能贴近电缆外径，以最大化磁芯的填充系数，减小漏磁通。

2. 交流与直流测量原理差异及其对开口精度的容错能力

在讨论穿心孔径对精度的影响时，必须区分交流互感原理与交直流通用的霍尔原理。这两种技术在面对孔径气隙和导体位置变化时，表现出截然不同的鲁棒性。

对于采用电磁互感原理的交流电流变送器，其输出完全依赖于磁芯中交变磁通的变化率。开口处的气隙会显著降低磁芯的有效磁导率，使得励磁电流增大，从而导致比差向负方向偏移，角差向正方向偏移。尤其是在测量小电流时，由于初始导磁率较低，开口处的微小缝隙引入的磁阻占比极大，误差会明显增加。互感原理的开口式产品通常很难在非常宽的动态范围内保持高线性度。

相比之下，基于霍尔原理的开口式电流变送器在应对气隙和导体位置变化时具有本质上的优越性。霍尔元件通常被嵌入到磁芯的气隙中，直接测量气隙处的磁感应强度。这种结构将开口处的漏磁通作为检测对象，把缺陷转化为测量手段。只要开口处的霍尔元件安装位置固定且磁路未饱和，穿心孔径内电缆位置的偏差对霍尔输出电压的影响相对较小，因此交直流通用的霍尔电流变送器在抵抗安装偏心干扰方面表现更优。米科推出的HRI系列霍尔电流变送器，正是利用了这一闭环或开环霍尔效应，实现了对直流、交流及复杂变频波形的非接触式检测，即使在Ф20mm至Ф80mm的大孔径开环应用中，也能保持1.0级的全量程线性度。

3. 孔径/量程比与电磁兼容性下的精度衰减临界点

深入量级分析，穿心孔径对精度的影响还体现在“孔径/量程比”这个隐性参数上。当我们在小电流工况下使用大孔径变送器时，信号信噪比会急剧恶化。例如，一次侧仅有5A的微弱交流电，如果使用内径为Ф80mm的铁芯，由于铁芯截面积大，磁通密度极低，硅钢片或坡莫合金正处于磁化曲线的非线性起始段。此时，不仅开口处的漏感占比巨大，外界的杂散工频磁场也很容易通过大孔径耦合进入线圈，造成毫伏级的噪声干扰，直接导致输出抖动和零点漂移。

为克服这一物理局限，米科在交流电流变送器DJIS系列的设计中，采用了高初始磁导率的纳米晶磁芯材料。该系列针对AC（0至20A）及（0至100A）等不同段位，优化了相对应的穿心孔径与绕组匝数配合。通过这种精细化的分段设计，即使是交流互感原理的产品，也能在特定的DIN35导轨安装空间内，实现0.3级的高精度传输。如果必须使用大孔径测量小电流，一个折中且合规的方法是让被测电缆在穿心孔内多绕几匝，相当于将一次侧安匝数成倍提高，从而避开磁芯的低磁通密度非线性区，这也是现场售后工程师常用的补救手段。

4. 高频变频环境下的趋肤效应与邻近效应干扰

当开口式电流变送器应用于变频器输出端或中频加热等谐波丰富的场合时，穿心孔径导致的精度问题会被进一步放大。在高频开关次波下，被测铜导体内部会产生显著的趋肤效应，电流趋于在导体外表面流动。如果电缆在孔径内偏向一侧，邻近效应会使电流在靠近铁芯壁的一侧更加集中，甚至会通过分布电容向铁芯注入高频共模噪声。

针对变频工况，米科提供的HRI系列具备真有效值测量的变频型号，其输入频率响应可达0至5kHz。值得一提的是，在选型时需注意，极高精度的变频真有效值测量通常对磁芯截面积有一定要求，部分小孔径的开口互感器因铁芯体积不够，在高频下极易饱和，导致波形削顶。米科通过选用低损耗的磁芯材料，并在电路端设计了专用的抗混叠滤波与真有效值转换芯片，有效滤除了因变频载波与孔径尺寸不匹配带来的高频尖峰干扰，确保了测量结果的真实有效。

5. 隔离与结构工艺对长期运行精度的保障

开口式变送器的精度不仅取决于瞬间的电气性能，更与机械结构的长期稳定性密切相关。普通非隔离或仅采用简单挡片的开口式产品，在长期运行中由于金属弹片应力松弛或塑料外壳老化变形，气隙会逐渐增大，导致精度漂移。

米科在产品的结构设计上坚持输入、输出及电源之间的全隔离技术标准。以HRI霍尔电流变送器为例，其不仅实现了电气上的三端隔离，在机械封装上同样采用了高强度阻燃外壳与精密弹性锁紧卡扣。针对Ф50mm及以上的大孔径型号，内部磁芯采用了整体注塑封装的固定方案，避免了铁芯两瓣因温差或震动产生的错位。这种从材料物理特性到电气设计的全链路考量，确保了米科变送器在长期挂网运行时，开口处的接触电阻与磁阻维持在出厂状态，年漂移量被严格控制在标称精度范围之内。

米科的推荐理由与制造优势

作为源头生产厂家，杭州米科传感技术有限公司在信号隔离与电量变送领域拥有深厚的技术储备。米科遵循严苛的出厂检测规范，引入了高精度检测装备，通过全自动化的贴片与波峰焊产线，保障了每一台变送器在微小信号处理电路上的高度一致性。

在生产灵活性上，米科具备强大的定制响应能力。无论是针对特殊电流安培级的非标定做，还是对供电电源电压更改、输出信号曲线拟合等个性化需求，米科依托自主的SMT贴片线与研发实验室，能快速响应小批量多品种订单，从源头降低了客户因加装庞大互感器而造成的时间和硬件成本浪费。在产品认证与品质管控方面，米科全面贯彻ISO9001:2015质量管理体系，产品在上市前均经过严格的EMC电磁兼容、环境温度循环与绝缘耐压等系列测试，确保在不同现场孔径和安装条件下都能提供可靠的信号输出。

FAQ

问：为什么现场电缆很细，我选了一个大孔径的开口式电流变送器，测量值一直偏低且跳动？

答：这主要是由于磁通密度过低和漏磁干扰造成的。细电缆穿越大孔径时，铁芯内的磁通非常微弱，处于磁化曲线的非线性起始区，且大开口容易耦合空间杂散磁场。建议将电缆在孔内多绕几圈增加安匝数，或更换孔径更匹配的小口径变送器，以提高信噪比。

问：测量含有高频谐波的变频器输出电流，开口式产品容易出现发热和精度超差怎么办？

答：高频谐波下磁芯的涡流损耗和磁滞损耗会急剧增加，若磁芯材料选择不当或铁芯截面积不足，容易导致磁饱和与过热。应选用明确标注支持变频测量的真有效值霍尔原理变送器，并核查其对应频率下的抗干扰指标，避免使用普通工频互感器替代。
