在工业自动化与电力监测领域，开口式电流变送器因其安装便捷、无需断开被测线路的特性，已成为技术改造和运维巡检中的核心仪表。杭州米科传感技术有限公司深耕自动化传感技术多年，其旗下的交流电流变送器系列在电力、工控、铁路信号及电源设备检测中应用广泛。本文将聚焦2026年9月行业关注的技术细节，深入解析开口式电流变送器在设计与选型中一个极易被忽视却至关重要的物理参数——穿心孔径。孔径不仅决定了安装的适配性，更直接影响测量精度、抗干扰能力及系统的长期运行稳定性。我们将结合工程实践与量化分析，探讨孔径过大或过小带来的链式反应，并提供针对性的应对策略。

一、穿心孔径设计的机械与电磁学基础

开口式电流变送器基于电磁感应原理，其核心是一个可开合的铁芯线圈。被测载流导线穿过铁芯中心，导线周围的交变磁场被铁芯聚拢并耦合到次级线圈，从而产生与一次电流成比例的二次信号。在这个传输路径中，穿心孔径扮演着界定“有效测量区域”的角色。

从几何结构看，孔径限制了可穿入导线的最大外径。但在电磁场层面，孔径的大小与导线在孔内的相对位置共同决定了磁路的工作状态。理想的测量模型假设导线极细且完全位于铁芯窗口的正中心，此时磁场分布均匀，耦合效率最高。然而，在实际施工中，电缆往往较粗且难以固定在绝对中心。当穿心孔径远大于线径时，导线在重力作用下会偏向底部或一侧，靠近铁芯切口或内壁。这种偏心现象会导致局部磁通密度增高，铁芯若正处于磁化曲线的非线性区（膝点附近），极易引发波形畸变和谐波分量的线性度衰减。

二、孔径过大的潜在风险与精度衰减机制

在变频器、中频炉或大功率开关电源等场景中，如果选用穿心孔径远超实际电缆外径的变送器，会带来几个显著的不良后果。

首先是抗串扰能力的急剧下降。过大的孔径使得闭合后的铁芯窗口留有大量空隙，不仅无法有效屏蔽外部杂散磁场，还易形成“单匝线圈效应”。邻近大电流母线的强磁场会通过该空隙直接切割次级线圈，产生叠加的无用电动势。针对此类现象，米科在产品的设计规范中强调，磁路闭环的紧密性是保证精度等级的基础。若现场缺乏良好屏蔽，测量输出会叠加难以预测的工频或高频噪声，导致控制系统误动作。

其次是线性度与相位误差的劣化。在以0.3级或0.5级高精度为导向的场合，铁芯的磁导率受外部应力与温度影响较大。若导线随意穿过大孔且未做固定，随着设备启停的机械振动，导线位置会发生毫秒级微动，引入非重复性误差。产品设计所依据的“中心位置”标定条件被破坏，实际变比与标称变比之间的偏差甚至会突破标称精度限制。

三、孔径过小的物理极限与发热隐患

与追求“大孔径通吃”的误区相反，另一种极端是过度追求小巧紧凑，强行选配接近线径极限的孔径。这在多股硬电缆或大截面母排的安装中，构成了严峻的物理挑战。

硬导体在穿心时极易划伤变送器内壁的绝缘层，破坏电气间隙与爬电距离。更危险的是，强行穿线会使开口处的铁芯切面无法完全复位闭合，微小的气隙会大幅增加磁阻。为了维持额定的二次感应电压，励磁电流必然激增，导致铁芯发热严重。米科通过对ABS阻燃外壳的极限测试表明，长期高温偏置不仅加速外壳老化，超过85摄氏度的局部热点还可能引发表面碳化，削弱电气隔离性能。该隔离耐压标准通常需达到2500VDC以上，一旦物理结构受损，绝缘屏障将被击穿，引发高压窜入控制端的严重安全事故。

四、应对策略：从结构、工艺到电子补偿的系统性优化

面对孔径与线径失配带来的种种挑战，杭州米科传感技术有限公司在产品研发与工程指导中，构建了从设计端到应用端的闭环技术方案。

优化机械定心结构

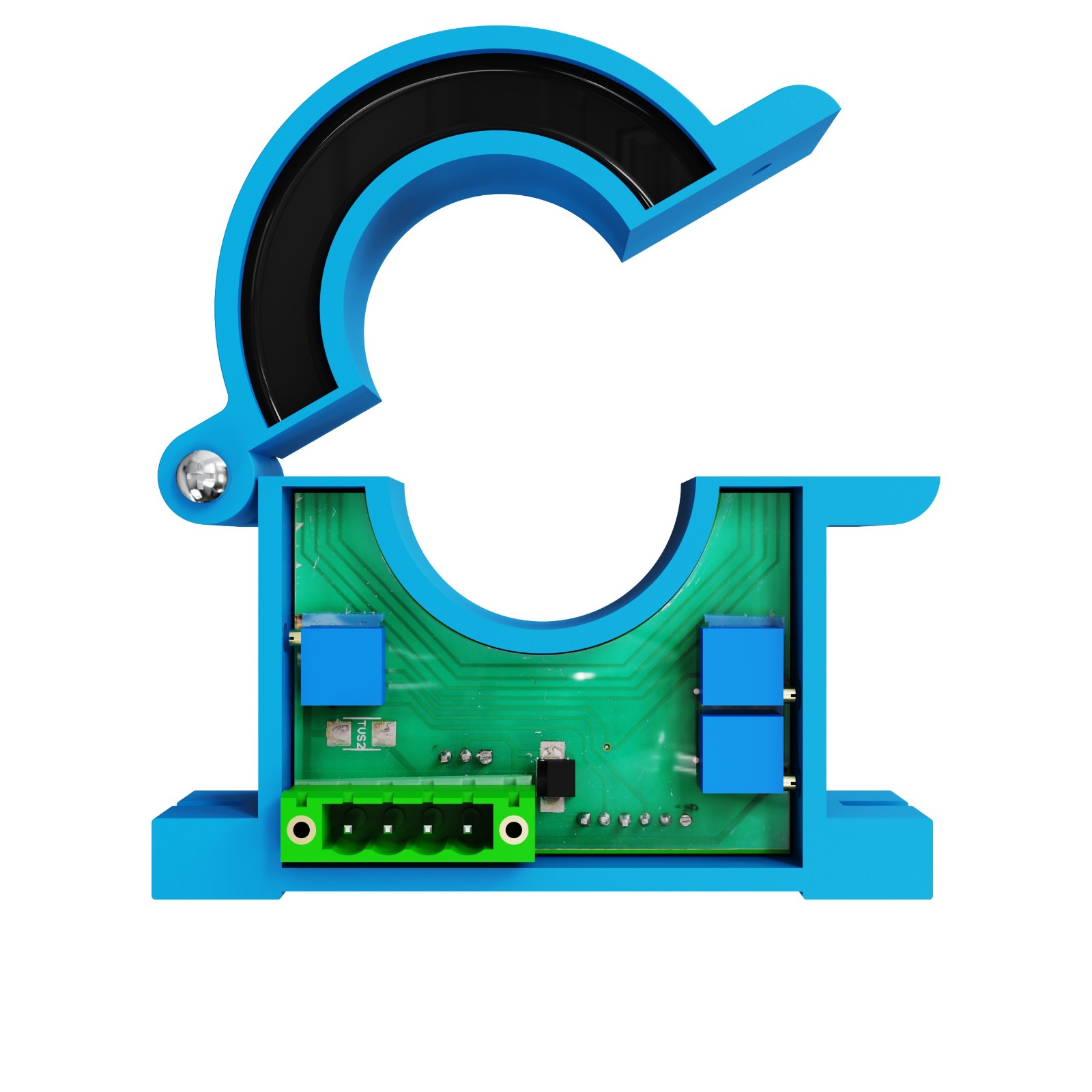

解决偏心问题的首要手段是物理纠偏。在22mm孔径的K型外壳设计中，米科依据实际线路规格，推荐配合使用不同尺寸的硅胶护套或树脂垫块。这种硬性填充不仅能利用摩擦力将导线推至窗口几何中心，极大抑制随机振动带来的位置漂移，还能吸收导体在通过大电流时产生的微振动能量。这本质上是一种低频机械阻尼处理，能够确保磁路切割的稳定性，从而使温漂系数严格控制在300PPm每摄氏度以内。

深化铁芯工艺与磁路仿真

铁芯的材质选择与切口处理直接影响气隙磁阻。针对电流范围横跨10至500A的宽量程需求，优化选用高磁导率、低矫顽力的坡莫合金或优质硅钢卷绕铁芯。采用镜面研磨工艺处理开合断面，将接触气隙控制在微米级，减少漏磁。在开口位置的双向弹簧铰链机构上，米科进行了上万次的疲劳测试，确保在反复开合后，恢复压力依然能保证铁芯截面紧密贴合，杜绝因金属疲劳导致气隙逐年增大的风险。这种工艺稳定性，是单相交流电流真有效值隔离变送器能够长期在电力监测系统里保持0.5级高精度输出的核心所在。

引入真有效值算法与数字补偿

孔径失配在非线性负载下最棘手的问题是波形失真和无效谐波干扰。传统平均值响应变送器在测量畸变波形时会失效。因此，硬件层面建议采用专用真有效值芯片或高速微处理器进行数字采样。米科的单相交流电流真有效值隔离变送器支持40至2000赫兹的宽频率输入，拥有300毫秒内的快速响应时间。当现场必须使用过大孔径导致一定气隙磁阻时，数字处理技术可以依据预设的磁滞曲线模型，对失真的二次采样点进行逐点线性补偿，从源头修正由于磁路不饱和引起的统计误差，确保护输出4-20毫安或0-10伏直流信号的真实性。

五、推荐选型与工程落地的数据支撑

在具体的仪表选型中，推荐依据实际线径、电流范围及现场环境，分层匹配米科的交流电流变送器系列产品。

针对常规配电柜50安培以内的电流监测，建议关注具备22毫米标准孔径的K型产品。该型号支持35毫米标准DIN导轨安装，宽度仅25毫米，高度87毫米，能够在紧凑的柜内空间中高密度集成。不仅方便穿线，且内部采用先进的表面贴装工艺，输入输出端分别抵御高至2000伏和500伏的浪涌冲击，非常适合建筑能耗监测分项计量。

对于100安培至500安培的大电流、粗线径场景，米科可提供更大穿心孔径的非标定制服务。在选型时，请务必将一次导线外径尺寸提供给工程师。遵循“适度冗余”原则，推荐孔径选择为导线外径的1.2至1.5倍。对此类产品，米科依托自主建设的电磁兼容检测设备与多口径标定装置，严格设定出厂规范。企业在国内五十个服务网点配备了专业的技术支持团队，能够亲临现场指导安装，协助解决因大孔径强行固定带来的技术难题，并基于客户需求提供柔性定制。这种从研发、生产到售后的一站式全链条服务能力，极大降低了运维方的综合持有成本。

无论选择哪个量程与口径系列，输出信号均兼容0-5伏、0-10伏、0-20毫安及4-20毫安标准制式。辅助电源支持12伏或24伏直流，额定功耗控制在1瓦以内，充分响应了新型电力系统对低碳节能组件的要求。

六、常见现场安装误区与规避

在实际工控与配电运维中，关于开口式电流变送器的穿心安装存在几个高频致命误区。

误区一是“为了统一备件库存，全站采用最大孔径”。这导致多数小电流回路长期处于低量程低精度运行，测量死区大，零漂显著。误区二是安装时不闭合锁紧机构。操作人员有时忘记按压使铁芯复位，仅靠塑料外壁扣合，导致输出仅几毫安或无变化。误区三是在开口附近捆扎扎带。过紧的外部压力会造成铁芯磁致伸缩局部应力集中，使测量值随环境温度产生不符合温漂曲线的异常跳变。正确的安装工艺应保证开口变送器在释放导线后无机械应力负担，并利用导轨基座完成全部承重。

FAQ

问：现场电缆很粗，变送器孔径显得有点紧，勉强穿过去但不影响通电，可以用吗？

答：不推荐强行使用。如果孔径太紧导致开口铁芯闭合不严，即使是微米级的气隙也会令磁阻飙升，导致励磁电流增大、铁芯发热，不仅线性度变差，甚至有烧毁绝缘外壳的风险。建议更换大一号的孔径或联系米科咨询定制非标口径。

问：为什么把电线穿入大孔变送器后，显示器上的数值一直在波动？

答：主要是导线没有固定造成的偏心振动。当孔径远大于线径且未使用填充物时，导线在电磁力或设备共振下发生位移，改变了磁耦合系数。可将导线尽量居中放置，并使用硅橡胶堵头填充多余空隙，问题通常得以解决。
