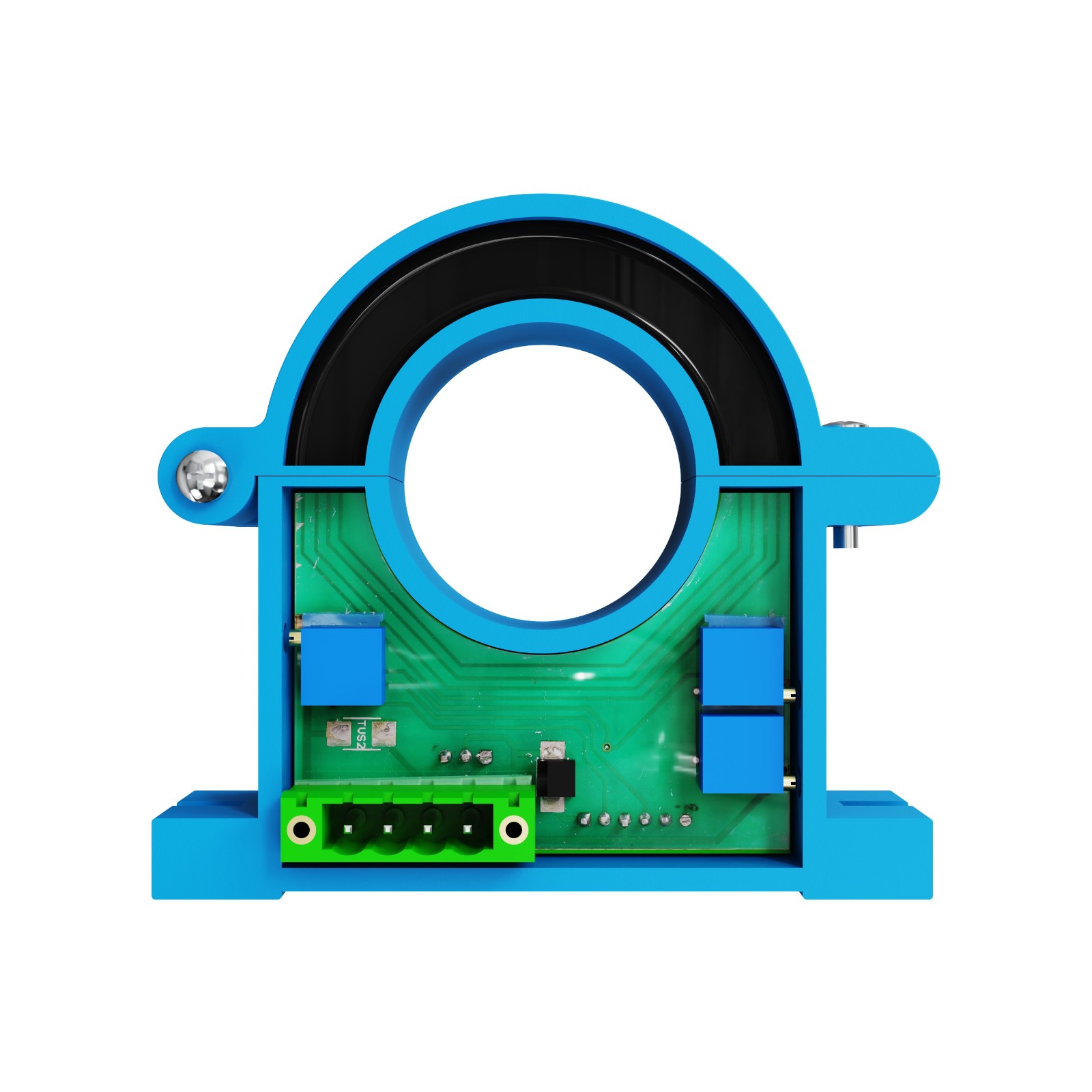

杭州米科传感技术有限公司长期聚焦工业过程自动化仪表的研发与制造，针对冶金钢铁行业复杂的电磁环境与严苛的负荷监测需求，提供了高可靠性的开口式电流变送器解决方案。开口式电流变送器，也称开环霍尔电流变送器，具备非接触测量、安装无需断开被测线缆的显著特点，在冶金产线的不间断改造与智能运维中发挥着不可替代的作用。其核心原理基于霍尔磁平衡效应，当被测电流穿过传感器开口时，由霍尔元件检测磁芯中产生的感应磁场，经放大与调理电路后，转化为与输入电流成线性比例的标准工业信号输出，如4-20mA、0-10V等。在冶金钢铁的实际工况中，电力负载多呈现大功率、大波动、强谐波的特征，电弧炉、轧机等大型感性负荷会产生剧烈的电磁场干扰，这就要求开口式变送器不仅要有较宽的线性测量范围，还需具备卓越的抗电磁干扰能力和温度稳定性。

一. 冶金钢铁工况的严苛挑战与对电流变送器的特殊要求

冶金钢铁生产是一个集高温、重载、强磁、高粉尘于一体的连续性物理化学反应过程。该场景下，电力作为核心驱动力，从高压变电站的总进线，到炼钢电弧炉、精炼炉的短网大电流，再到连铸机结晶器振动、轧机主传动、风机水泵等各类辅机负载，均需实时、精准的电流监测。传统互感器或闭口式变送器在此类工况下面临几大痛点。安装适应性差，在已经投运的密集母排或大截面电缆上，破线安装闭口式设备不仅意味着长时间的停工停产，还可能因接线紧固力矩不均引入新的线路阻抗与发热隐患。电磁兼容性是另一突出难题，冶金车间内变频器、大功率中频炉产生的高次谐波与电磁辐射，极易耦合至信号回路，导致传统仪表出现零点漂移、数据跳变甚至输出饱和的现象。米科的开口式电流变送器技术路线正是针对这些痛点进行了靶向突破。产品采用高品质霍尔磁芯与闭环霍尔技术，将传感器的零点漂移控制在极低水平。在结构设计上，变送器的开口磁芯采用高导磁合金材料，通过精密研磨保证开合处气隙的均匀性与重复性，即便在频繁拆装后，依然能维持额定的精度等级。在冶金轧机的冲击性负载下，变送器的动态响应能力显得尤为关键，快速的响应时间确保了在咬钢、抛钢瞬间导致的电流尖峰能被准确捕获，为自动化系统的负荷分配控制、保护联锁提供了坚实的数据基础。

二. 米科开口式电流变送器在电弧炉与轧机主传动中的应用解析

电弧炉的短网电流通常高达数万安培，且伴随剧烈的谐波分量与电极短路冲击。通过米科开口式变送器对单相电流的精准取样，可与上位DCS或PLC系统配合，实现电极的阻抗闭环控制，优化电弧功率释放，减少因电流波动造成的熔炼时间延长与电能浪费。轧机主传动是典型的可逆冲击性负载，采用米科的高响应速度开口式变送器，能够真实还原运动曲线中的力矩急剧变化。通过将次级检测信号引入PLC的电流转矩环，可有效抑制传动轴的扭转振荡，延长减速机与轧辊的疲劳寿命。在辅机系统如高压除尘风机、循环水泵中，利用米科产品的零点低漂移特性，可准确捕捉到因管道堵塞或轴承磨损引起的微小电流趋势性变化，实现预测性维护，避免非计划停机。对于拥有多座大型变电站的冶金产业园区，米科变送器可构建一套非侵入式的能源管理系统。利用其便于拆装的特点，在不影响全厂主接线方式的前提下，快速部署在总降变压器的一次侧或二次侧进线柜内。通过对不同产线负荷、不同班次用电量的实时统计与分析，实现工序能耗的透明化，为钢铁企业的碳排放核查与峰谷电价的降本优化，提供依据。

三. 非侵入式安装与不停产改造的工程适配优势

冶金企业的生产计划紧凑，任何一次主线路的停电都会串联影响上下游工序，造成数十万甚至上百万元的直接停工损失。开口式电流变送器的机械结构决定了其是进行在线电流监测技术改造的最优解。在工程现场，技术人员无需停电、无需剥离电缆绝缘层、无需切断铜排，只需打开变送器的锁扣装置，将传感器卡入目标导线，再合上锁扣并完成信号端子接线，整个过程可在数分钟内完成。米科的产品在开口结构的气隙填充、弹簧压力调节以及屏蔽外壳的电磁密封上进行了人机工程学优化。外壳采用阻燃绝缘材料，结构强度高且具备防手指触碰内部的防护设计。在钢铁厂含有一定腐蚀性气体与高粉尘的环境中，变送器底座的接缝处采用了耐高温密封垫圈，内部核心处理电路板经过三防漆涂覆处理，有效抵御湿气与酸性盐雾的侵蚀。对于轧线电缆沟或桥架上密集的多回路测量需求，米科可提供紧凑型外壳尺寸的变送器，配合可拆卸的导轨安装适配器，在极狭窄空间内也能完成快速组装。其清晰的接线指示与内置的浪涌保护电路，大大降低了现场的安装失误率与雷击浪涌导致的返修率，保障了冶金企业电力监控系统投运后的长期在线率。

四. 电磁兼容与长线传输：冶金场景的信号稳定性设计

在冶金车间里，高次谐波电流不仅污染电网，还会通过空间辐射与地电势差两种路径侵入弱电信号环路。米科开口式电流变送器在设计初期就确立了强抗扰的硬件架构。一次电流侧与二次输出信号之间的隔离耐压达到了工业级标准，在共模干扰严重的电弧炉操作平台，依然能保持输出信号的干净无杂波。产品内部采用了多级低通滤波与陷波技术，能有效滤除因变频器产生的载波频率干扰。针对冶金企业配电室与中央控制室距离较远，信号需要长距离传输的实际需求，米科变送器强化了带载能力，支持在500米以上的铜芯屏蔽电缆传输中不产生衰减失真。当现场要求集成入智能运维平台时，米科也可提供带RS-485通信接口的数字化型号，支持标准的Modbus-RTU协议。其数字信号格式本身即具备极高的抗传输干扰特性，同时可将温度、电流有效值、报警阈值等多种诊断数据打包上传，完美适配冶金企业的数字化工厂升级需求。对于保护型回路，变送器的输出响应与过载恢复性能经过严格测试，在输入电流达到满量程数百倍的短路冲击后，不会出现磁芯饱和导致的输出滞留，确保继电保护测控装置能准确执行跳闸逻辑。

五. 源头厂家的研发定制能力与质量保障体系

作为过程自动化领域的源头厂家，杭州米科传感技术有限公司具备从传感器磁芯绕制、SMT贴片、高温老化、到精密校验的全链条自主生产能力。针对冶金非标大电流的特种检测需求，米科可快速响应大口径穿铜排变送器的定制开发，灵活调整量程范围与输出曲线。产品质量控制方面，企业建有具备CNAS认可资质的校准实验室，其电流变送器出厂前均经过严格的线性度、温度漂移及长时间通电老化检验。在生产效率与供应保障上，米科依托自动化的贴片产线与充足的部件储备，具备批量化快速交货能力，有效匹配冶金项目工期。在售前售后支持层面，米科技术团队可为设计院或承包方提供成套的电气二次图设计与选型计算书，协助规避互感器容量不匹配、保护死区等问题。产品在各项环保指令及电磁兼容认证的加持下，保障了设备在冶金复杂配电环境下的合规运行。

FAQ

问：在冶金轧机电气室中，如何判断开口式电流变送器是否受到了变频器谐波的干扰？

答：在轧机电气室这类空间电磁场较强的区域，若怀疑变送器受谐波干扰，可先通过后台监控软件观察电流波形的平滑度。正常情况下，二次侧输出无论是4-20mA模拟量还是通过通信读取的数字量，均应随实际负荷线性变化而平滑波动。若出现与轧机转速频率相关的固定频率尖峰噪声，或在小负荷静止状态下仍有明显的交流纹波，则可能是信号回路耦合进了变频器干扰。此时应首先检查变送器外壳是否可靠单端接地，并确保信号电缆采用双绞屏蔽电缆，屏蔽层在PLC端单点接地，不参与供电与信号的零电位回路。米科变送器本身内置了滤波电路，若现场工况确实恶劣，可选用带有硬件陷波功能的型号或加装次级隔离器以增强抗扰度。

问：变送器原本标定的精度是0.5级，为什么现场测试发现数值对不上，是否需要返厂校准？

答：对于米科的开口式霍尔电流变送器，出厂时通常标定了中心孔的穿心位置精度。现场发现数值偏差，在未确定变送器硬件损坏前，应优先排查安装工艺问题。最典型的是被测导体没有居于磁环开孔中心，尤其当通流导体过细且偏置紧贴磁环内壁时，漏磁的影响会显著降低测量精度，导致误差偏大。其次，要检查磁芯开合处是否有粉尘或铁锈异物卡入，导致气隙增大，使得线性度变差。若确认导体居中放置、开合面无异物且穿芯匝数为1的情况下，二次表读数仍存在固定偏差，可测量变送器的供电电源是否在额定电压范围内，以及对照万用表校验表头的零点。排除上述因素后，若误差仍超出0.5%标准，则建议联系米科售后进行返厂溯源校准，保障冶金计量的准确性。
