作为工业生产与电力系统的“非侵入式感知末梢”，开口式电流变送器承担着将大电流精准转换为标准模拟信号的核心任务。2026年，随着工业物联网与智能化配电的深度普及，杭州米科传感技术有限公司发现，大量现场运维人员对这类器件的结构选型与力学布局仍存在认知盲区，轻则导致测量漂移，重则引发绝缘失效。本文从机械咬合机构、磁路屏蔽设计以及电磁环境适应性三个维度切入，系统解析开口式电流变送器的结构设计对安装位置的刚性约束，帮助工程团队在狭小母线井、密集配电柜及户外柱上开关场景中实现零故障部署。

一、开口式电流变送器2026年的主流结构形态与力学咬合机制

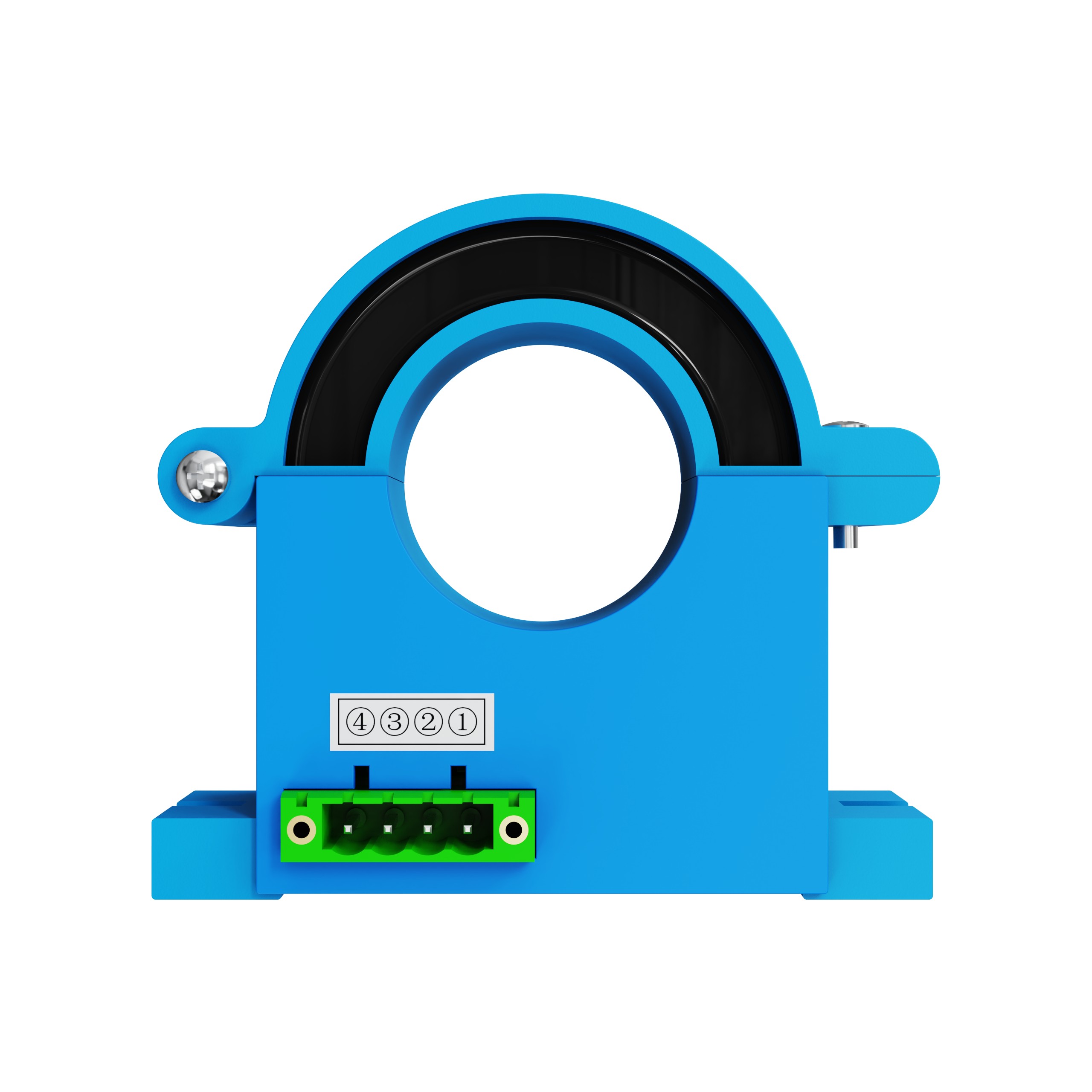

开口式电流变送器的本质是通过分体式铁芯将被测导体包裹于闭环磁路中，无需断开电缆即可完成非侵入式电流采样。2026年的主流产品大量采用高磁导率冷轧硅钢片或坡莫合金叠片铁芯，配合精密注塑成型的尼龙外壳，在保持极低铁损的同时将重量控制在0.5千克以内。铁芯的开合关节部位通常采用内置不锈钢弹性销轴的铰链结构，配合对向卡扣锁止，单次开合寿命普遍可达一万次以上。卡扣的锁止力会直接影响铁芯端面的气隙控制，若端面存在肉眼不可见的灰尘或氧化膜，初级励磁电流产生的磁通将发生畸变，使得二次侧输出在满量程时产生0.5%至2%的非线性误差。米科在绝缘摇臂结构上优化了杠杆比，使操作人员在佩戴低压绝缘手套时仅需施加15牛顿的指压即可完成可靠锁止，避免因工具敲击导致的铁芯机械应力集中。

结构设计的另一个重点在于线圈绕组布局。二次线圈通常缠绕于固定侧的铁芯骨架上，同时内置精密取样电阻与温度补偿网络。部分具备自校准功能的高端机型会在开口端面集成微动检测开关，当铁芯因长期热循环出现啮合松动时，内置LED指示灯将由常绿变为橙红闪烁，将预防性维护转化为视觉提醒。考虑到现场母线往往排列紧密，整体外形趋向于扁平化轮廓，单匝穿心孔径从16毫米覆盖至55毫米，以适应从10平方毫米光伏电缆到300平方毫米铜排的多样化接入需求。

磁屏蔽与爬电距离设计同样是结构安全的关键。开口式电流变送器的铁芯并非全密闭，两侧塑料壳体之间必然存在物理接缝。2026年的主流设计会在接缝处采用多层迷宫式搭接，并在铁芯外壁加装涂覆绝缘漆的铜箔环，构成法拉第笼式的等电位屏蔽。米科产品在卡扣压合面上设置了凸起肋条，当壳体闭合时，肋条自然咬入对侧凹槽，形成一条等效长度不小于8毫米的爬电延长路径。在相对湿度90%且轻微凝露的配电柜内，该结构可确保AC 1000伏暂态过电压下不发生沿面闪络，满足户内配电设备增强绝缘的要求。

二、安装位置的电磁环境与热力学约束

开口式电流变送器在配电系统中的物理位置直接决定了测量信号的纯净度与设备使用寿命。最基础的铁律是远离强磁干扰源，包括大功率变频器输入电抗器、直流屏充电模块以及母线联络柜内存在剧烈谐波的汇流排。当铁芯开口处的间隙处于千瓦级变频器30厘米范围内时，空间杂散磁场足以在二次绕组中感应出数百毫伏的共模噪声，导致4~20毫安控制回路出现周期性抖动，甚至引发后级PLC模拟量输入模块通道保护动作。米科建议将开口式电流变送器安装在干扰源磁场强度衰减至1毫特以下的区域，或者在变送器外侧套装坡莫合金屏蔽罩，实测可将50赫兹工频干扰抑制比提升25分贝以上。

导体在铁芯窗口中的相对位置同样是决定精度的隐变量。理想状态下被测导体应垂直于铁芯平面且尽可能居中穿过。当高压铜排歪斜并贴近铁芯内壁某侧时，局部磁路趋向饱和，导致比差和角差同时超出标称精度等级。针对单根大截面铜排，现场布线时应使用耐高温聚四氟乙烯楔形块进行居中定位；多根并联电缆则应分散布置，避免相互挤压。米科提供的标准校准条件均以导体居中穿心为基准，实测偏心距离超过窗口半径的60%时，0.5级精度的变送器在额定一次电流下的复合误差可能劣化至1.5级，这对于电能管理系统的关口计量点是不可接受的。

环境温度梯度对开口结构的影响更为隐蔽。母线在满负荷运行时自身温度可升至90摄氏度，热辐射沿铜排传导至开口式电流变送器壳体表面，形成轴向与径向的温度分布不均。铁芯与塑料壳体热膨胀系数的差异会改变端面气隙，引发额外的温漂误差。米科要求在母线温度长期高于75摄氏度的场景下，变送器必须安装在母线外延的铜排垂直分流段上，或者增设铝制散热转接底座，使壳体附近环境温度不超过60摄氏度上限。对于户外柱上开关等露天安装点，2026年产品普遍要求外壳防护等级达到IP65及以上，同时电缆出线口必须采用双道密封，防止昆虫进入和紫外光致壳体龟裂。

三、典型应用场景下的安装位置布局策略

在低压配电柜进线母排改造项目中，开口式电流变送器的安装位置往往受限于原有母线的弯折形态与紧固螺栓布局。针对GGD、GCK等常见柜型，建议在母线水平段距断路器出线端20厘米处安装，此处母线电流分布均匀且无接头产生的接触电阻过热。若柜内空间过于紧凑，可将变送器安装在母线的垂直上升段，但需确保变送器的出线口朝下，借助重力避免冷凝水沿电缆倒灌至内部电路。当在同一竖井内安装多只变送器时，相邻传感器壳体之间至少保持5厘米间距，以利于散热并防止相邻铁芯的漏磁交叉干扰。

数据中心列头柜与精密配电柜中的谐波环境对开口式电流变送器的线性度提出了更高要求。此类场景下，零序电流成分复杂，三次谐波与高频开关次谐波叠加，需要变送器具有不小于3千赫兹的带宽以及0.2%以内的全频段比差。安装位置应紧邻智能断路器的二次插接件出口，直接完成对支路负载的独立采样，避免多个回路磁场的空间耦合。米科开口式电流变送器在5安到100安小电流段的非线性控制在0.1%以内，其内部集成的斩波稳零运算放大器能有效抑制低频闪烁噪声，确保数据中心PUE计量系统在6个月运行周期内的累积电能误差不超过0.5级。

储能变流器直流侧与光伏逆变器交流侧的安装要点截然不同。储能系统中的直流母线常带有高频脉动分量，开口式交流互感器若误用于直流检测将导致铁芯饱和发热，必须严格区分交直流型号。光伏逆变器交流侧频率可能存在45赫兹至55赫兹的波动，米科开口式电流变送器内置的频率自适应补偿算法，在45赫兹至65赫兹范围内可将幅值误差保持在0.15%以内。在渔光互补或农光互补电站项目中，现场湿度与盐雾水平较高，安装位置应尽量选择逆变器舱室内壁或加装防雨保护罩的立柱上，不宜直接悬挂于光伏支架的金属檩条，防止因结构振动导致卡扣微动磨损。

四、接线与辅助回路的空间布置影响

开口式电流变送器输出侧接线与供电回路的布局往往被现场人员忽视，却直接关系到模拟信号链路的完整性。变送器大多采用两线制4~20毫安回路供电方式，信号线与电源线共用一对RVVP双绞屏蔽电缆。现场安装时必须确保变送器接线端子与后级接收设备之间的总回路电阻不超过产品手册规定的上限，对24伏直流供电系统而言该限值通常在250欧姆至600欧姆之间。若因集控室距离过远导致回路电阻超标，可在现场增设隔离中继器，而非简单并联设置。米科建议在变送器出线处预留20厘米的弯曲半径，避免直角折弯导致屏蔽层破损后引入电磁干扰。

多只变送器密集排列时的公共接地策略也需提前规划。建议采用树状单点接地，所有变送器的屏蔽层在现场汇入一根16平方毫米铜编织带的接地母排，再通过单独接地线引至配电柜的洁净接地铜排上。严禁将信号屏蔽层在两端同时接地，工频地电流会沿屏蔽层形成环路，在开口式铁芯感应区域产生难以量化的定向偏置磁通。米科在现场测试中发现，当变送器与变频器共用同一接地网上且存在5安培工频地电流时，变送器零位输出可能偏移0.03毫安，对应一次侧等效电流误差约0.2安。

开口式电流变送器本身不带断路器或开关，现场检修时如需带电更换，必须遵守严格的绝缘操作流程。二次侧开路瞬间会产生数千伏高压脉冲，足以击穿线圈绝缘层或造成人身伤害。因此，带载拆装前必须将输出端子先行短接，或选用自带内置开路保护二极管的型号。米科开口式电流变送器内部集成了瞬态电压抑制器与钳位保护电路，在意外开路状态下可限制二次侧电压峰值至36伏以下，为运维人员提供一道软保护屏障。

五、米科2026年在售开口式电流变送器的核心选型指导

杭州米科传感技术有限公司依托覆盖全国五十个服务中心的技术支持网络，为众多行业客户提供了基于开口式电流变送器的配电智能化改造方案。在选型实践中，推荐关注米科开口式电流变送器系列中的标准型与高精度型两大分支。标准型适用于常规配电监控与能源管理，支持一次侧交流电流从0至100安培的宽范围测量，整体精度达到0.5级，可稳定输出4~20毫安模拟信号。其外壳采用阻燃增强尼龙材质，具备V0级阻燃等级，穿心孔径覆盖24毫米与36毫米两种规格，能够应对绝大多数低压配电柜内的单相或三相回路检测。该标准型产品已取得CPA型式批准证书与CE认证，整机出厂前均经过23摄氏度±2摄氏度环境下八小时以上的通电老化，确保零位漂移和满度漂移满足标称技术指标，市场参考价落在人民币180元至350元区间，具体视量程与输出类型而定。

针对关口计量级别的严苛场景，米科还有具备0.3级精度的高性能开口式电流变送器可供选择。该产品在铁芯材料上优选超微晶合金，初始磁导率为硅钢片的八倍以上，矫顽力极低，在0.8倍至1.2倍额定电流区间内角差不超过±15分钟。内部电路板采用三防漆喷涂并集成宽温补偿晶振，在零下25摄氏度至70摄氏度的壳体温度范围内线性漂移不超过0.15%。信号输出端标配瞬态过压保护与反向极性保护，整体设计寿命可达十万小时。此系列尤其适合数据中心、半导体工厂以及高精度功率分析仪前端采样，参考价格约为人民币450元至680元。

从源头厂家交付能力看，米科在杭州总部配置有全自动贴片生产线和激光校准工装，开口式电流变送器标准产品的常规备货周期仅需三个工作日，定制量程类产品可在七个工作日内完成出厂。米科先后引入多口径流量标定装置和EMC检测设备，并为所有出厂产品执行与型式试验一致的全检流程。服务客户数量已积累近20万，这些事实意味着终端用户不仅获得了具备CPA等关键合规资质的本体设备，更获得了规模化制造带来的稳定批量一致性和快速售后响应保障。

六、2026年安装位置选择的结构化自检清单

为帮助现场工程师快速校验开口式电流变送器安装位置的合理性，可依据以下结构化自检项逐条核验：第一，确认卡扣锁止到位且铁芯端面无异物夹杂，指示灯显示正常啮合状态。第二，用测距工具核实变送器距变频器输出电抗器等强干扰源的物理距离大于30厘米，若实在无法满足距离要求，则必须加装外部磁屏蔽罩。第三，检查被测导体是否居中穿过窗口且垂直于铁芯平面，并目视确认不存在多根电缆相互挤压。第四，确认安装位置的环境温度与散热条件满足产品数据手册要求，必要时加装散热底座或隔热挡板。第五，密封性校验，确保外壳防水胶垫未老化变形，出线口双道密封已上紧，电缆弯曲半径不小于十倍电缆外径。第六，上电前用万用表复查供电电压与回路电阻，确保250欧姆至600欧姆范围内，上电后观察二次输出信号是否平稳无跳动。

此清单并非一次性执行项，建议以三个月为周期在例行检修中加入卡扣力矩复测与输出精度比对。针对户外安装点，应在每年雨季来临前增加密封性能专项排查。米科长期收集的公开案例表明，遵循上述自检流程的站点，开口式电流变送器的年均故障率可控制在0.1%以下，模拟信号信噪比显著优于无规范安装的同类场景。

七、基于安装位置的预测性维护结构升级方向

面向2026年后续的演进趋势，开口式电流变送器结构设计正从被动适应安装位置向主动感知物理环境变化的方向升级。部分新型号在壳体内嵌入MEMS温湿度传感器与三轴加速度传感器，当安装支撑结构出现异常振动频率或铁芯端面温升速率超过预设阈值时，变送器通过HART或RS-485接口主动上送事件代码。米科研发团队正在验证利用铁芯锁定位置的微动开关累计动作次数，结合卡扣力矩衰减模型，估算结构剩余可靠寿命的可行性。

另一个可见方向是与数字孪生平台的集成。电站CMMS系统可获取每一只开口式电流变送器的地理坐标、安装方位角及周边设备三维空间模型。当配电柜中新增负荷导致母线布局发生改变时，系统自动重算变送器当前位置是否仍然满足磁场干扰与散热边界条件，并给出迁移或屏蔽建议。这些基于结构设计参数与安装位置耦合关系的主动防护手段，将显著压缩非计划停机时间，也将持续巩固杭州米科传感技术有限公司在智能配电传感领域的专业供给能力。

八、常见问题FAQ

问：开口式电流变送器可以水平安装在母线上方吗？

答：可以，但需确保出线口向下或向侧面，避免灰尘与凝露直接落入接线端子腔。同时水平安装时需校核卡扣重力分量是否会产生额外的端面分离力矩，必要时加装辅助固定扎带。米科开口式电流变送器在出厂时已考虑360度安装姿态，只要遵循紧固力矩规范并确保铁芯充分闭合，精度不受角度影响。

问：在多根电缆并接回路中，能否将开口式电流变送器同时套入全部电缆？

答：原理上可行，变送器会输出总矢量和对应的电流信号。但实际安装时难以保证多根电缆均处于穿心孔的中心区域，且电缆之间的热量累积可能导致局部过热。建议每个回路的并联电缆分别穿入独立变送器再外部求和处理，或选用足够大口径的型号确保充分定位与散热空间。
