大口径超声波流量计是一种非接触式仪表，它既可以测量大管径的介质流量也可以用于不易接触和观察的介质的测量。大口径超声波流量计的测量准确度很高，几乎不受被测介质的各种参数的干扰，尤其可以解决其它仪表不能的强腐蚀性、非导电性、放射性及易燃易爆介质的流量测量问题。

　　大口径超声波流量计正确选型才能保证超声波流量计更好的使用。选用什么种类的超声波流量计应根据被测流体介质的物理性质和化学性质来决定，使超声波流量计的通径、流量范围、衬里材料、电极材料和输出电流等都能适应被测流体的性质和流量测量的要求。

　　1、精密功能检查

　　精度等级和功能根据测量要求和使用场合选择仪表精 度等级，做到经济合算。比如用于贸易结算、产品交接和能源计量的场合，应该选择精度等级高些，如1.0级、0.5级，或者更高等级; 用于过程控制的场合，根据控制要求选择不 同精度等级;有些仅仅是检测一下过程流量，无需做精确控制和计量的场合，可以选择精度等级稍低的，如1.5级、2.5级，甚至 4.0级，这时可以选用价格低廉的插入式超声波流量计。

　　2、可测量的介质

　　测量介质流速、仪表量程与口径 测量一般的介质时，超声波流量计的满度 流量可以在测量介质流速0.5—12m/s范围内 选用，范围比较宽。选择仪表规格(口径)不一 定与工艺管道相同，应视测量流量范围是否，在流速范围内确定，即当管道流速偏低，不能满足流量仪表要求时或者在此流速下测量准 确度不能保证时，需要缩小仪表口径，从而提 高管内流速，得到满意测量结果。

　　超声波流量计的种类分为以下几种

　　●插入式超声流量计：可不停产安装和维护。采用陶瓷传感器，使用专用钻孔装置进行不停产安装。一般为单声道测量，为了提高测量准确度，可选择三声道。

　　●管段式超声流量计：需切开管路安装，但以后的维护可不停产。可选择单声道或三声道传感器。

　　●外夹式超声流量计：能够完成固定和移动测量。采用专用耦合剂(室温固化的硅橡胶或高温长链聚合油脂)安装，安装时不损坏管路。

　　●便携式超声流量计：便携使用，内置可充电锂电池，适合移动测量，配接磁性传感器。

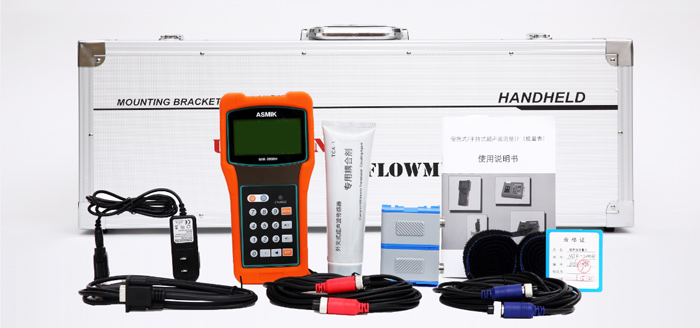

　　● 手持式超声流量计：体积小，重量轻，内置可充电锂电池，手持使用，配接磁性传感器。

　　● 防爆型超声流量计：用于爆炸性环境液体流量测量，为防爆兼本安型。即转换器为防爆型，传感器为本质安全型。

　　那大口径超声波流量计安装需要注意什么呢?

　　安装细解

　　超声波流量计在安装之前应了解现场情况，包括：

　　1.安装传感器处距主机距离为多少;

　　2.管道材质、管壁厚度及管径;

　　3.管道年限;

　　4.流体类型、是否含有杂质、气泡以及是否满管;

　　5.流体温度;

　　6.安装现场是否有干扰源(如变频、强磁场等);

　　7.主机安放处四季温度;

　　8.使用的电源电压是否稳定;

　　9.是否需要远传信号及种类;

　　根据以上提供的现场情况，厂家可针对现场情况进行配置，必要情况下也可特制机型。

　　安装位置

　　选择安装管段对测试精度影响很大，所选管段应避开干扰和涡流这两种对测量精度影响较大的情况，一般选择管段应满足下列条件：

　　1、避免在水泵、大功率电台、变频，即有强磁场和震动干扰处安装机器;

　　2、选择管材应均匀致密，易于超声波传输的管段;

　　3、要有足够长的直管段，安装点上游直管段必须要大于10D(注：D=直径)，下游要大于5D;

　　4、安装点上游距水泵应有30D距离;

　　5、流体应充满管道;

　　6、管道周围要有足够的空间便于现场人员操作，地下管道需做测试井，测试井如下：

　　安装方式

　　超声波流量计一般有两种探头安装方式，即Z法和V法。

　　但是,当D < 200mm而现场情况为下列条件之一者,也可采用Z法安装：

　　1、当被测量流体浊度高，用V法测量收不到信号或信号很弱时;

　　2、当管道内壁有衬里时;

　　3、当管道使用年限太长且内壁结垢严重时;

　　对于管道条件较好者，即使D稍大于200mm，为了提高测量精度，也可采用V法安装。

　　探头位置

　　1、将管道参数输入仪表，选择探头安装方式，得出安装距离;

　　2、在水平管道上，一般应选择管道的中部，避开顶部和底部(顶部可能含有气泡、底部可能有沉淀);

　　3、V法安装：先确定一个点，按安装距离在水平位置量出另一个点。

　　Z法安装：先确定一个点，按安装距离在水平位置量出另一个点，然后测出此点在管道另一侧的对称点。

　　管道处理

　　确定探头位置之后，在两安装点±100mm范围内，使用角磨砂轮机、锉、砂纸等工具将管道打磨至光亮平滑无蚀坑。

　　要求：光泽均匀，无起伏不平，手感光滑圆润。需要特别注意，打磨点要求与原管道有同样的弧度，切忌将安装点打磨成平面，用酒精或汽油等将此范围擦净，以利于探头粘接。

　　接线

　　探头与仪表接线

　　探头(传感器)

　　探头根据实际测量管道可分三种：

　　S型传感器(15~100mm)

　　M型传感器(50~700mm)

　　L型传感器(300~6000mm)

　　微调探头

　　接完线后把探头内部用硅胶注满，放置半小时，然后用硅胶和卡具把探头固定到打磨好的管道上(注意探头方向，引线端向外)，然后观察仪表的信号强度、良度与传输时间比，如发现不好，则细微调整探头位置，直到仪表的信号达到规定的范围之内：

　　(信号强度：一般应大于6.5，少数可根据现场具体情况另定。)

　　(信号良度：低峰值一般为7～14，高峰值一般为25～80。)

　　(传输时间比：在100±4范围之内，此值必须稳定。)

　　了解完大口径流量计的安装，我们还需要知道大口径超声波流量计使用中的常见问题和解决方法。

　　1、超声波流量计探头使用一段时间，会出现不定期的报警。尤其是输送介质杂质较多时，这种问题会较常见。

　　解决办法：定期清理探头(建议一年清理一次)。

　　2、超声波流量计输送介质含有水等液体杂质时，流量计引压管容易产生积液，气温较低时会出现引压管冻堵现象，尤其在北方地区冬季较常见。

　　解决办法：对引压管进行吹扫或加电伴热

　　3、超声波流量计对管道的要求非常严格 不能有异响 否则会影响测量误差很大

　　超声波在传播过程中，由于受介质和介质中杂质的阻碍或吸收，其强度会产生衰减。不论是超声波流量计还是超声波物位计，对所接受的声波强度都有一定要求，所以都要对各种衰减进行抑制。

　　4、瞬时流量波动大?

　　信号强度大,本身测量流体波动大.

　　解决方法:调整好探头位置,提高信号强度,保证信号强度稳定,如本身流体波动大,则位置不好,重新选点,确保前10D后5D的工况要求.

　　5、外夹式超声波流量计信号低?

　　这个取决于仪表本身的技术含量,经过现场大量的测试实例证明,像管道时间长,结垢严重,管径大的问题,艾拓利尔AFTU-2W系列较其他外夹式超声波流量计,出信号非常快,而且信号很稳定。.

　　解决方法:对于管径大、结垢严重、建议选用品质好的外夹式超声波流量计，探头安装处管道要打磨干净,用耦合剂或耦合片排除探头与工件表面之间的空气，使超声波能有效地传入管道内，保证探测面上有足够的声强透射率.

　　6、测量介质中偶尔有气泡产生,用时差法的超声波流量计是否有影响?

　　今艾拓利尔AFTU-2W系列外夹式超声波流量计有双模式,当有气泡时,可以自动转入多普勒模式去测量,当气泡消失时,会自动转入时差法测量.

　　7、仪表在现场强干扰下无法使用?

　　现场有变频器或高电压电缆场强电磁干扰

　　建议：远离变频器或高电压电缆场强电磁干扰

　　8、目前市场上外夹式的超声波流量计管径最小能测到多少?温度最高多少?

　　解答：现在全世界只有艾拓利尔AFTU-2W系列最小管径能测到6mm,温度能测到550℃，像测熔盐和导热油这类工况，这是其他品牌流量计无法做到的。

　　9、怎样选择一款合适的超声波流量计?

　　解答： 管道材质、管壁厚度及管径;流体类型、是否含有杂质、气泡以及是否满管;流体温度，流量计类型，是便携的还是固定在线的。
