一台质量流量计算不算“接好了”，不看表亮不亮，而看三件事：DCS 上的数值准不准、能不能读到需要的变量、断线或故障时能不能被发现。这三件事分别对应模拟量回路、通讯协议和诊断机制。选 4-20mA、HART 还是 Modbus，取决于你要几个变量、要不要远程组态、能不能接受多拉一根线。

一、三条路的分工

4-20mA 是最基础的一条：一根两芯线，传送一个变量，抗干扰好、接线简单、几乎所有 DCS 卡件都支持。缺点是只能传一个量，要看密度和温度就得再加两路。

HART 是在 4-20mA 上叠加数字信号，模拟量照常输出，同时可以读参数、改量程、看诊断。它不增加布线，但通讯速率低，不适合高频采集。

RS485 Modbus-RTU 是总线：一对双绞线挂多台表，一次可以读几十个寄存器。化工的批次记录、能耗核算、设备管理平台，基本都走这条路。

三条路不是替代关系，实际项目里常常并用：4-20mA 进 DCS 做控制，RS485 进平台做数据，HART 用于调试与诊断。

选哪条，先问三个问题：需要几个变量？要不要远程改参数？上位机是 DCS 还是自建平台？只要一个流量值的，4-20mA 最省事；要流量加密度加温度的，RS485 一次读完；既要控制又要诊断的，模拟量加 HART。

成本也要算。4-20mA 每加一路要加一对线、一个卡件通道；RS485 只加一根双绞线，但要在 PLC 或平台上写解析程序。表多、点位密的时候，总线的边际成本明显更低。

二、4-20mA：先分清有源无源

这是现场最容易接错的一项。有源输出自带电源，两根线直接进卡件；无源输出需要外部提供回路电源，通常由 DCS 卡件或隔离器供电。接反了轻则无信号，重则烧卡件。

核对顺序是三步：看卡件是 sourcing 还是 sinking、看仪表是有源还是无源、算回路负载是否在允许范围。

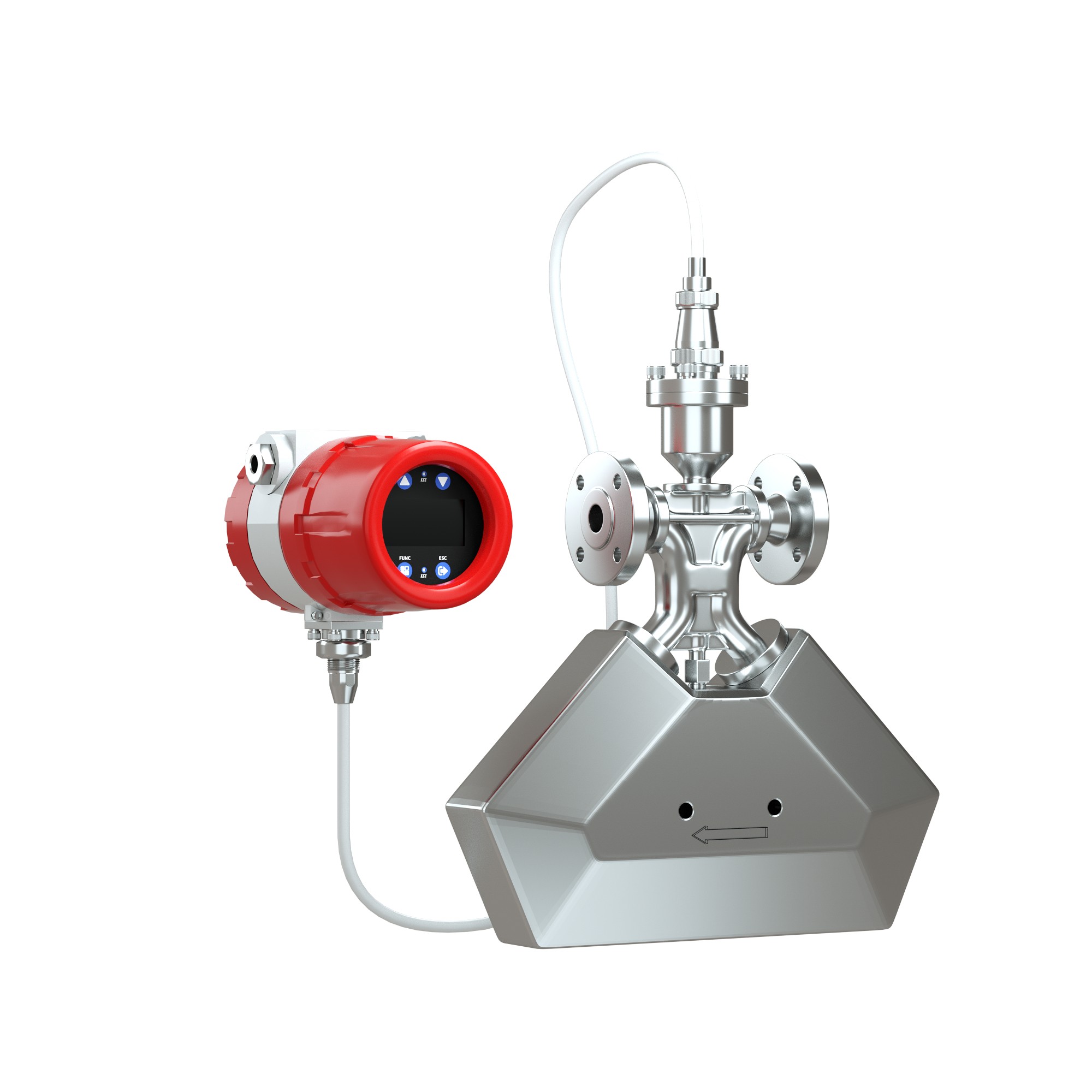

FCC300 提供两路 4-20mA，输出负载 250~600Ω；FCC320 为有源输出，负载 250~750Ω；FCC800 的负载不超过 750Ω。负载超限的典型表现是满量程时电流上不去，读数卡在某个值附近。

还有一个细节：两路电流可以分别组态为质量流量、体积流量、密度或温度。这意味着不用加表，就能把密度送到 DCS 做浓度监视。

负载算完还要看线路压降。24V 供电、线路长、卡件内阻大，末端电压可能低于仪表最低工作电压。现场经验是末端不低于 21V，超长线路加粗线径或就近取电，别指望调零能解决。

屏蔽层单端接地这一条，很多现场做成了两端接地，结果地电位差在屏蔽层上形成环流，反而引入干扰。判断方法是看干扰是否随附近大功率设备启停而变化。

三、HART：组态方便，但不是数据通道

HART 的价值在调试与维护。现场不用开盖，用一台手操器或笔记本就能改量程、改单位、看故障码；DCS 侧如果配了 HART 多路复用器，还能把设备状态汇总到资产管理系统。

它的局限也明显：通讯速率低，一轮参数读下来要几秒；不能替代总线做批量数据采集；部分老卡件只透传 4-20mA，HART 信号被滤掉。

所以 HART 适合两类场景：一是调试期频繁改参数的项目，二是需要设备管理但不想增加布线的老装置。FCC300 的 HART 为选配，FCC320 与 FCC800 支持 HART，选型时要确认。

如果装置里表很多，HART 多路复用器值得考虑。一台复用器可以挂十几台表，把每台的量程、故障码、零点偏移汇总到资产管理软件，巡检不用逐台开盖。这笔投入在几十台表的装置里，通常一年内就能收回。

四、Modbus RTU：寄存器怎么读

RS485 走 Modbus-RTU，核心是寄存器地址表。以 FCC300 为例，常用寄存器如下。

几个要点。第一，每个寄存器占 4 字节、两个地址，数据为 32 位单精度浮点，高字节在前。第二，总量采用高低位组合，总量等于高位乘一百万加低位，读数时两个寄存器都要读。第三，写操作需要密码，读操作不需要，这在做数据采集时省事，做远程控制时要谨慎。

还有一类寄存器容易被误用：清除总量（2052）与校准零点（2054）都是写 0 执行。这两个动作不能放进普通的轮询脚本里，一旦误写，累计值清零或零点被改，数据就废了。

读多个变量用功能码 0x03，报文里带起始地址与寄存器数量；写单个或多个用 0x06 与 0x10。地址连续时一次读四个变量，比读四次快得多，PLC 编程时值得合并。

五、点表怎么设计

点表是通讯的“地图”，设计不好，后期维护全是坑。

地址规划：RS485 地址范围 0~31，同一总线上的表不能重号。建议按位号规律分配，比如按区域分段，避免新增表时临时找一个空号。

波特率：FCC300 支持 1200、2400、4800、9600。总线上所有设备必须一致，距离远、干扰大时降速更稳。

轮询策略：一台表读四个变量，就是四个读寄存器请求；十几台表串在一条总线上，一轮下来可能几百毫秒。控制用的数据放 4-20mA，管理用的数据走总线，能避开实时性问题。

命名规范：点表里除了地址，还要写清变量名、单位、量程、小数位。单位不写，三个月后就没人说得清这个数是 kg/h 还是 t/h。

点表建议做成三列：仪表侧（位号、地址、寄存器、数据类型）、网络侧（IP 或串口、从站号、扫描周期）、应用侧（变量名、单位、报警限）。三列对齐，编程和运维看的是同一张表，扯皮就少。

点表还要留版本号。改造、扩容、换表都会让点表变化，没有版本号的点表，三个月后分不清哪份是准的。建议文件名带日期，改动处用批注标出。

六、常见故障与排查

A/B 接反。 表现为完全无响应。调换两根线即可，不会损坏设备，但别在通电状态下反复插拔。

地址冲突。 表现为有时能读、有时读错表。用逐台断电法定位，或者临时改成单表调试。

浮点解析错。 表现为读数是一个荒谬的大数或小数。多数是字节序搞反，把高低字节调换再试。

屏蔽与接地。 双绞线屏蔽层单端接地，不要两端都接，否则形成地环流。信号线与动力线分开走，距离至少 20 厘米。

轮询超时。 表多、线长、波特率高，三者叠加容易超时。先降波特率，再查终端电阻，最后考虑加中继。

数值缓慢爬升。 不是通讯问题，多半是零点漂移或振管积料。把密度趋势调出来看，密度同步变化就是介质问题，密度平稳就是零点问题。

七、数据上平台：能做什么

通讯接通只是第一步，数据用起来才有价值。常见的三类应用。

能耗核算：把各点位的质量流量或标况体积流量按班次累计，与能源账单对账。差得多的分支，往往就是泄漏或旁路。

批次追溯：质量流量、密度、温度、累计量按批存档，配合配方号与时间戳，形成完整的投料记录。这是精细化工最实用的一项。

设备管理：把密度稳定性、零点漂移、故障码作为健康指标，提前发现振管积料或传感器异常。比等到读数明显不对再修，主动得多。

报警联动是另一个实用场景。把质量流量的低限、密度的高低温差、通讯超时三类信号做成组合条件，能区分真断料和表出问题两种情况。单一信号容易误报，组合条件才可靠。

三类应用有一个共同前提：数据要带时间戳，且时钟统一。DCS、PLC、平台三方时间不一致，做批次追溯时对不上，前面所有工作都白做。

八、一个设备配套的做法

河南莱帕克化工设备制造有限公司属于化工设备与工程方向，流量计随成套设备交付，通讯配置要一次定好。做法是：模拟量固定两路（流量、密度），RS485 固定一路，地址与波特率在出厂前写入并贴在铭牌旁；随箱提供点表，列明位号、寄存器、单位、量程；现场只需按点表组态，不再逐台试。

这套做法的收益在第二台设备上体现得最明显。第一台摸索出来的点表，直接复制到后续项目，调试时间从一天压到两小时。

标准化还有一层价值：售后。设备卖到外地，现场电工按点表接线，厂家远程指导就能通，不必派人飞过去。

九、常见问题

Q1：4-20mA 和 RS485 能同时用吗？

能。FCC300 的两路电流、脉冲与 RS485 可以同时输出，互不影响。控制走模拟量、管理走总线，是常见搭配。

Q2：距离远了用什么？

RS485 在 9600bps 下理论可达千米级，实际受干扰与节点数影响。超过几百米建议降速、加中继，或改光纤转换。

Q3：读总量为什么会跳变？

多半是高低位没有同时读，或者轮询间隔太长导致跨越了进位。建议一次读两个寄存器，并在上位机做拼接校验。

Q4：能不能远程改量程？

技术上可以，写寄存器需要密码。工程上不建议开放给生产网络，量程属于计量参数，改动要留审批记录。

Q5：通讯正常但数值不对，先查什么？

先查单位与量程设置，再查浮点字节序，最后查是否读错了寄存器。三项排除后再怀疑表本身。

Q6：一条总线最多挂多少台？

理论上 RS485 可挂 32 个节点，实际建议不超过 16 台，留出余量并降低轮询压力。表更多时分区布线，或改用多串口卡。

上线前建议做一次断线演练：拔掉通讯线，看平台是否报警、DCS 是否保持最后值、有没有误动作。演练通过再投运，比运行中发现问题从容得多。

通讯这件事，做对了是“看不见的基础设施”，做错了就是长期的隐形成本。点表写清楚、地址规划好、单位标注全，后面几年都省心。有具体点位要接，把仪表型号、DCS 卡件类型和现有总线情况发过来，我们出一份点位与地址规划。
