老装置换表，难点从来不在选型，而在“装得进去、接得上去、验得过去”。管路已经成型、支架已经焊死、DCS 卡件已经定型，任何一个环节对不上，改造就会从半天变成一周。把五个前提在停机前核对完，改造才有可能在一个停车窗口内收尾。

一、改造项目的三个硬约束

第一个约束是管路。老装置的法兰标准可能是国标、也可能是化工部标准，DN 与实际内径未必一致，法兰间距更是各家不同。换表必须按现有法兰反推，而不是按新表去改管。

改造与新装的心态差别也在这里：新装是管路为仪表让步，改造是仪表向管路让步。顺序搞反，方案再漂亮也落不了地。

第二个约束是空间。科里奥利有直管、U 型、三角型三种结构，同样口径下长度差别很大。DN25 的直管型法兰间距 751mm，U 型只有 540mm，三角型更短。原来装涡街的位置，未必装得下直管科氏。

第三个约束是电气。老 DCS 的输入卡件可能只支持 4-20mA，不支持 HART；供电可能是 24VDC 集中供电，也可能是就地 220VAC。这些条件决定新表能不能“即插即用”。

二、第一步核法兰：标准、DN 与间距

法兰要先看标准。FCC300 的法兰符合 HG/T20592，卡箍符合 ISO2852。如果现场是 ANSI 法兰或旧部标法兰，需要配过渡法兰或定制，这一步不确认，货到现场装不上。

螺栓孔也要核。同样标称 DN25，不同标准的孔数与孔距可能不同，PN16 与 PN40 的螺栓数量也不一样。核对顺序是：DN、压力等级、密封面型式、孔数孔距，四项都对上才算匹配。

再看法兰间距。以 FCC300 直管型一体式为例，各口径的间距是：DN8 492mm、DN10 542mm、DN15 622mm、DN20 685mm、DN25 751mm、DN32 867mm、DN40 963mm、DN50 1053mm、DN80 1185mm。U 型结构更紧凑：DN20 540mm、DN25 540mm、DN32 544mm、DN40 600mm、DN50 606mm、DN80 866mm、DN100 950mm、DN150 1300mm。

注意这张表是传感器本体的间距，不含法兰垫片与螺栓长度。改造时要在两端各留 20~30mm 的调整余量，否则管道热胀或对口偏差会把表顶住。

三、第二步核空间：三种结构的取舍

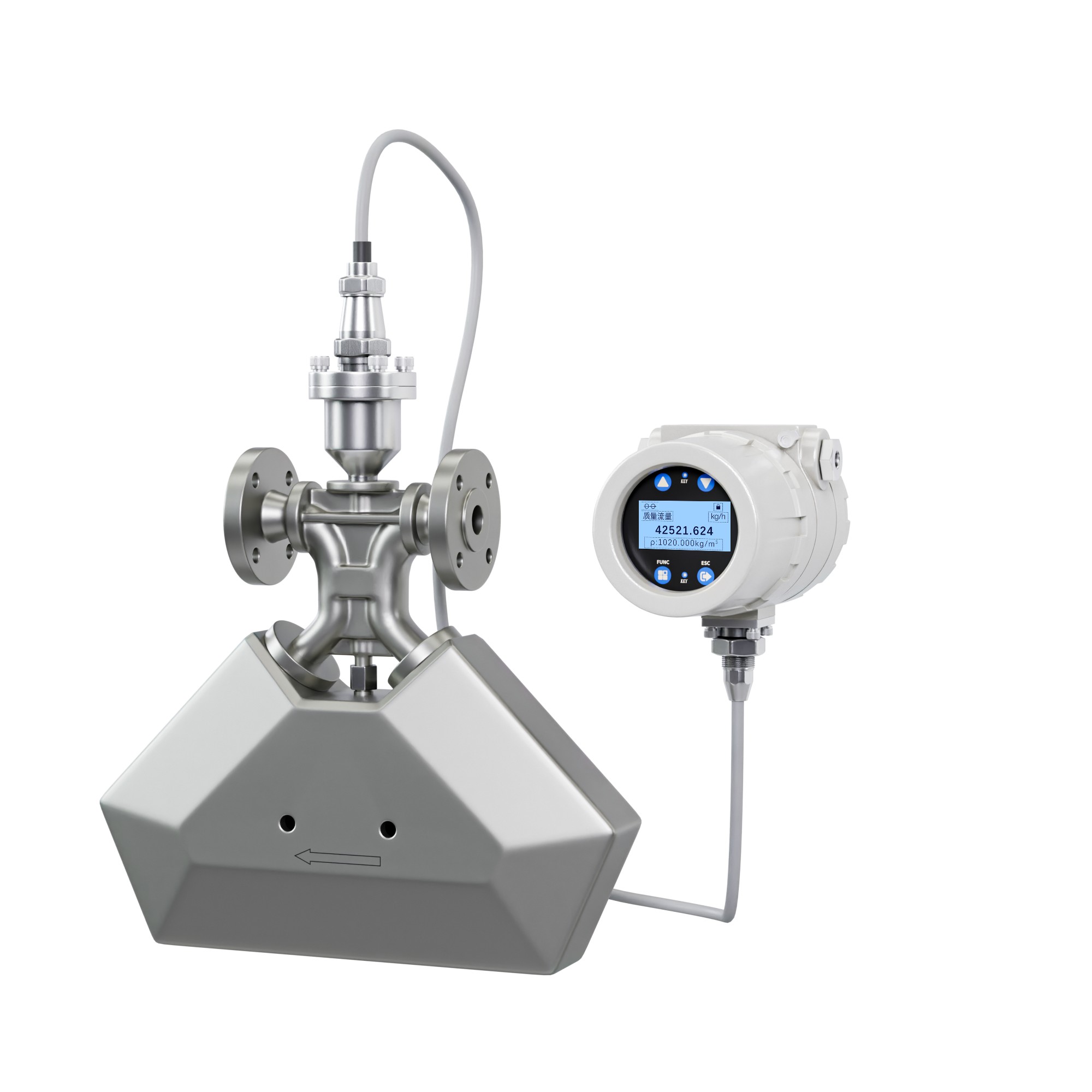

直管型最长，但流道直、不易积料，含固介质优先。U 型短，适合空间受限的工位，但压损比直管大，低压系统要核算。三角型最短，用于 DN3~DN15 的小流量点位，外壳上还有两个安装孔，可以直接固定在支架上。

换结构还要核压损。U 型与三角型的流道弯折更多，同样流量下压损比直管大。原系统靠位差或低压泵输送的，换表后可能出现流量不足，方案阶段要按最大流量核算允许压损。

改造现场还要看三样东西：上方有没有操作空间（表头要能读数、要能接线）、侧向有没有拆装空间（传感器需要整体吊出）、下方有没有支撑位置（传感器两端必须固定）。这三样缺一样，结构就得换。

重量常被低估。DN50 的直管型约 42kg、DN80 约 66kg，U 型 DN100 则到 165kg。老装置的行车吨位、吊点位置、楼层承重都要提前确认，靠人力抬 100kg 以上的传感器，既不安全也装不准。

还有一条容易忽略：原管道如果是横向布置，科里奥利不能横向安装，因为振管重力会叠加进测量结果。这种情况下要改管，或者改成垂直/旗式安装，工程量会明显增加，必须在方案阶段就发现。

四、第三步核信号：4-20mA 的有源与无源

这是改造中最容易出错的一环。4-20mA 分有源和无源：有源输出自带电源，两根线直接进 DCS 卡件；无源输出需要 DCS 或外部提供 24V 回路电源。两者接反，轻则无信号，重则烧卡件。

FCC300 提供两路 4-20mA，输出负载 250~600Ω，另有脉冲与 RS485（地址 0~31，波特率 1200~9600），HART 为选配。FCC320 为有源 4-20mA，负载 250~750Ω，另有无源脉冲（10Hz~10kHz）与 RS485、HART。

核对顺序是：先看 DCS 卡件是 sourcing 还是 sinking，再看新表是有源还是无源，最后核对负载电阻是否在范围内。如果 DCS 卡件内阻偏高，超过 750Ω，就要考虑加隔离器。

通讯要不要上，取决于改造目的。只做趋势和累计，4-20mA 足够；要做远程组态、故障诊断、批量配方下发，才需要 HART 或 RS485。老装置加通讯，往往还要改 DCS 驱动与点表，工作量比接线大得多。

五、第四步核电源与接地

FCC300 支持 24VDC 与 220VAC 两种供电，功耗不超过 15W；FCC320 同为双电源，功耗 10W。改造时优先沿用现场已有的供电方式，避免新增电源回路。

24VDC 集中供电还要算压降。线路长、表数量多时，末端电压可能低于仪表最低工作电压，表现为上电正常但输出跳动。经验做法是末端实测不低于 21V，超长线路加粗线径或就近取电。

接地有两条硬要求：接地电阻小于 1Ω，接地线尽量短。管道导电时，传感器接地端子可直接接管道；管道不导电或浮空时，把转换器接地端子接到保护地。老装置常见的问题是接地排锈蚀或接地线过长，改造时顺手处理掉，比事后排查省事。

分体式的电缆也要提前算长度。专用电缆不超过 100 米，必须单独走线，不能与动力线同槽。改造时如果只能走原有桥架，要确认桥架内是否有变频器电缆，必要时加金属隔板。

六、第五步核合规与计量

先看防爆。原表是防爆型，新表也必须是防爆型且证书覆盖该型号与区域。科里奥利系列中，FCC300 具备防爆合格证，可在防爆区使用；其它型号需按项目要求逐型号确认。

再看计量。如果这个点位涉及贸易结算，新表要能满足计量院的检定要求，随机文件要齐全：说明书、合格证、检验报告、标定记录。内部过程点则按企业计量管理制度执行，要求相对宽松。

改造还涉及一个容易忽略的动作：旧表怎么处置。结算点位的旧表如果还在检定有效期内，拆下来要登记入库，避免被误装到别的点位；带放射源的旧表还要按危废流程处理。

最后看文件一致性。铭牌型号、量程、材质、压力等级要与合同一致，改造项目最容易出现“表对了但铭牌参数不对”的情况，验收时会被卡。

七、一个停车窗口内的施工顺序

以 8 小时窗口为例。前 2 小时做拆前准备：确认介质排空、阀门关断、管道泄压，核对新表与旧表的法兰间距、DN、螺栓孔距。

中间 4 小时做拆装：拆旧表、清法兰面、换垫片、吊装新表、对角紧固螺栓。分体式还要同时完成支架固定与电缆敷设。这一段最费时间的是对口，法兰不同轴时不要硬拉，宁可加调整段。

动火与受限空间作业要提前办票。老装置管廊内常有残留介质，切割、焊接前必须做气体检测；进入框架内拆装，按受限空间管理。流程不走完，窗口再长也开不了工。

最后 2 小时做接线与调试：接线、接地、上电预热 10 分钟、零点校准、信号对点。零点校准的前提是满管且静止，改造现场常常急着投料，这一步被压缩，后面就会以零点漂移的形式还回来。

如果窗口实在不够，宁可先投料运行、另约时间单独做零点校准，也不要在不满管或介质流动的状态下硬做。错误的零点比没有零点更难排查，因为它看起来一切正常。

信号对点要做完整：4-20mA 的 4mA 与 20mA 两点都要对，不能只看中间值；脉冲当量要按新的量程重算；RS485 的地址与波特率要和 DCS 点表一致。三项都对完，再签字确认。

八、两个现场做法

精细化工的逐台替换。 浙江睿高新材料股份有限公司属于精细化工与有机原料方向，装置内流量计数量多、口径杂。逐台替换的做法是先建一张台账，记录每台表的位号、口径、法兰标准、间距、信号类型、供电方式，替换时按台账核对，不靠现场量。台账建一次，后面每次改造都能省半天。

设备厂的标准化改造包。 河南莱帕克化工设备制造有限公司属于化工设备与工程方向，改造常以“包”的形式交付。做法是把常用口径的替换方案固化成套件：表体、过渡法兰、垫片、螺栓、电缆、接线图、调试记录表，一箱一套。现场按图施工，不依赖个人经验，工期和质量都更可控。

九、常见问题

Q1：旧表是涡街，能直接换成科氏吗？

不一定。涡街的法兰间距通常比同口径科氏短，直接换会顶住管道。要先量间距，必要时加短节或改结构（U 型、三角型）。

Q2：DCS 只支持 4-20mA，新表能接吗？

能。科氏系列都提供 4-20mA，关键是核对有源无源与负载电阻。DCS 卡件内阻偏高时加隔离器即可。FCC300 为两路 4-20mA、负载 250~600Ω，FCC320 为有源输出、负载 250~750Ω，接线前先确认卡件类型。

Q3：改造需要停多久？

常规口径、单台替换，8 小时窗口足够；涉及改管、加支架、换法兰的，按 1~2 天安排。分体式还要加电缆敷设时间。

Q4：旧管道是横向的怎么办？

科里奥利不适合横向安装，需要改成垂直或旗式。改造量会增加，方案阶段就要确认，不要等到现场才发现。

Q5：改造后精度能恢复到出厂水平吗？

能，前提是安装应力消除、满管静止校准、接地合格。三项都做到，实测重复性通常与出厂一致。

Q6：旧表拆下来还能用吗？

能用的前提是三点：振管无损伤、有完整标定记录、法兰与量程匹配新点位。缺一样就不建议再用，尤其是含固工况拆下来的表，振管磨蚀往往看不出来。

改造的本质是把不确定性提前消掉。法兰、空间、信号、电源、合规，五项在停机前核对完，现场就只剩下拧螺栓和接线。反过来，任何一项留到现场解决，都会变成工期，也会变成责任划分的争议。有改造点位需要核尺寸，把旧表铭牌照片、法兰实测间距和信号卡件型号发过来，我们先出一版可落地的替换方案。改造不怕麻烦，怕的是到了现场才发现麻烦，那时改哪一样都要占工期。
