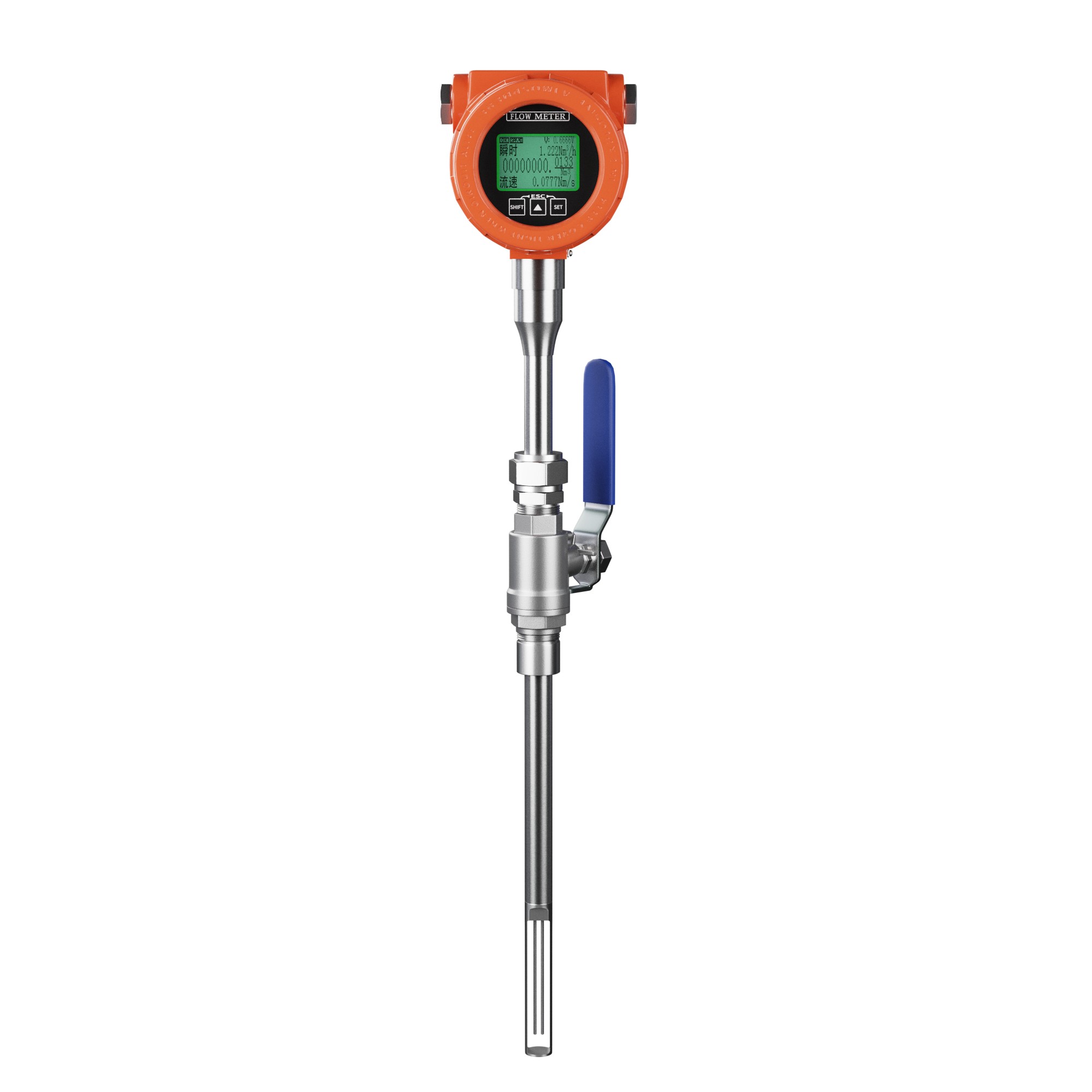

化工公用工程的气体计量有个共同特点：管道很粗、流速很低、压损很敏感。DN300 的压缩空气总管，满负荷流速可能只有几 Nm/s；一根 DN500 的烟气管道，正常流速不到 10Nm/s。这类工况用孔板或涡街，要么信号弱到测不准，要么压损大到影响风机能耗。热式气体质量流量计正好落在中间：直接测质量流量，流速下限能做到 0.1Nm/s，插入式安装还不用改管。

一、公用工程计量的三个难点

第一个难点是口径。公用工程管道按峰值流量设计，实际长期运行在 30%~60% 负荷，管径大、流速低。差压式在低流速段差压信号按平方关系衰减，5Nm/s 时的差压只有满量程的百分之几，变送器精度再高也没用。

第二个难点是压损。压缩空气本身是耗电产物，孔板造成的永久压损要长期用风机或空压机的电来补。管径越大、流量越大，这笔电费越可观。

第三个难点是介质脏。压缩空气带油水，烟气带尘，沼气带硫化氢和水汽。计量元件如果直接暴露在脏介质里，很快就失去精度。

热式在这三点上都有对应做法：插入式只占管道一个测点，不改变流道；传感器体积小，压损可以忽略；探头可以做成可拆结构，便于清洗。

压损这笔账值得单独算。以 DN300 管道、满负荷 3000Nm³/h 为例，孔板的永久压损常在 5~10kPa，按空压机比功率 7kW/(m³/min) 估算，一年运行 6000 小时，多耗的电费足以买一台插入式热式表。管径越大、运行时间越长，这个差距越明显。

二、为什么差压和涡街在这里不占优

差压式的优势是耐高压高温、口径可以做得很大、成本相对低。它的短板是量程比窄，通常 3:1 到 5:1，低负荷段无法覆盖；另外必须做温压补偿，补偿参数错了，流量整体偏差。

涡街的优势是测蒸汽和气体都成熟，精度中等，没有可动部件。它的短板是下限，流速低于 5~8m/s 时旋涡强度不够，信号出不来；另外需要较长前后直管段，老装置改造常常腾不出空间。

涡街还有一条隐性成本：直管段。多数涡街要求前 15D、后 5D，DN300 的管子就是前面 4.5 米、后面 1.5 米。化工装置管廊密集，这个空间往往腾不出来，只能牺牲精度或改位置。

热式的量程比通常能做到 10:1 以上，MF 系列的流速范围 0.1~100Nm/s，覆盖了从吹扫小流量到满负荷的全部区间。它不需要额外的温压补偿，因为恒温差原理本身就把密度变化算进去了。代价是读数与气体组分相关，换气种要改设定。

三、热式的适用边界

热式适合测单一或组分稳定的气体：空气、氮气、氧气、氩气、二氧化碳、天然气、沼气、烟气。不适合测蒸汽，也不适合测含湿量高、容易在探头上冷凝的气体。含尘烟气要控制流速，避免探头长期冲刷磨损；含腐蚀性组分的气体，要确认探头材质能否耐受。

组分这件事要单独说。热式读数与气体的比热、导热系数相关，表内按选定的气体类型做修正。混合气如果比例稳定，按平均物性设定即可；如果比例会变，比如反应尾气随工况波动，读数就只能作趋势参考，不能作为结算依据。

还有一个常被忽略的边界：热式测的是质量流量，输出可以换算成标况体积流量。换算需要一个参比条件，行业通用的是 20℃、101.325kPa。如果厂内考核用 0℃ 或其它基准，必须在表内改过来，否则和能源结算的数据对不上。

四、FTC200 与 MF 怎么选

两个系列覆盖的口径一样：插入式 DN65~DN1000，管段式 DN10~DN300。差别在精度、温度与认证。

FTC200 的流速范围 0.2~100Nm/s，管段式准确度 1.5 级，响应时间 1 秒，介质温度 -40~150℃，工作压力不超过 1.6MPa，防护等级可选 IP65、IP66、IP67，输出支持 4-20mA（最大负载 500Ω）、RS485、Modbus、HART 与 FF 协议，供电 220VAC 或 24VDC。

MF 系列的流速范围 0.1~100Nm/s，插入式准确度 ±2.5%，管段式 ±1.5%，介质温度分 -20~150℃、-20~200℃、-20~320℃ 三档，插入式耐压 1.6MPa、管段式 2.5MPa，防护等级 IP65，输出 4-20mA（最大负载 500Ω）与 RS485，供电 AC220V 或 DC24V，整机具备 CE-EMC 认证。

选择逻辑很简单：常温压缩空气、氮气，两支都行，按预算和交期定；温度超过 200℃的烟气，选 MF 的高温档；需要 IP67 或 FF 协议的，选 FTC200。

五、四类典型点位怎么配

压缩空气总管。 目的是能耗考核与分厂核算。装在储气罐出口或总管直管段，插入式 DN80 以上口径用插入式最经济。注意避开干燥机出口的饱和湿空气段，那里容易结露。

氮气保护与置换。 流量波动大，从吹扫时的满量程到保压时的极小流量。选型按吹扫流量定上限，同时确认下限覆盖保压流量；量程比不够时，宁可选小一档口径，靠提高流速换信号。

烟气与尾气。 温度高、含尘、流场不均。探头位置要避开弯头和变径，插入深度到管轴心；含尘量大时定期抽出清洗，或选可在线拆装的结构。温度超过 200℃ 必须选高温档，且转换器要远离热辐射。烟气流速还有一个特点：同一截面中心和边缘能差 20% 以上，插入深度差一点，读数就差一截，所以定位尺寸要写进安装记录。

沼气与生物质气。 湿度高、含硫化氢。表前加汽水分离器，管路做保温避免冷凝；硫化氢对探头有腐蚀，需确认材质适用性，并缩短校准周期。

六、插入式安装的五个细节

第一，开孔位置。选直管段，避开弯头、阀门、变径的下游 5D 范围内；空间不足时至少保证前 3D、后 2D。

第二，插入深度。探头必须到管轴心，也就是插入深度等于管道内径的一半。深度不够，测到的是管壁附近的低速区，读数会系统性偏低。

第三，带压开孔。老装置不停产改造，用带压开孔机配焊接底座，作业前确认管道压力、温度在允许范围内，作业后做气密检查。底座焊缝要满焊，避免微漏。

第四，密封与电缆。电缆入口做滴漏弯，不用的入口用堵头封死；转换器接线腔的密封圈要完好，防护等级靠这个细节维持。

第五，防爆与接地。爆炸性环境要按区域选择对应防爆型，并确认证书覆盖该型号；仪表外壳与管道分别可靠接地，信号线与动力线分开走。

还有两个细节常被忽略。其一是表头朝向，显示面板要便于就地读数，同时避开雨水直淋和高温辐射面。其二是振动，插入式探头悬在管道里，管道振动会通过底座传上来，安装点尽量避开压缩机出口和弯头下游的激振区。

七、标况换算与能耗考核

热式输出的是质量流量，工程上更常用标况体积流量（Nm³/h）。换算关系取决于气体密度，而密度随温度和压力变化。表内一般只需要设定参比温度与参比压力，其余由仪表按实测工况温度自动换算。

能耗考核场景要注意两点：一是所有表必须用同一个参比条件，否则分厂之间没法比；二是累计值要定期与空压机自身的电耗数据交叉验证，偏差超过 5% 就该查探头污染或零点。

交叉验证还有一个用途：查漏。总管计量与各分表之和如果长期差 10% 以上，多半不是表的问题，而是管网有泄漏或旁路。先把平衡算清楚，再谈仪表精度，顺序不能反。

八、两个现场的配置思路

精细化工的公用工程。 浙江睿高新材料股份有限公司属于精细化工与有机原料方向，公用工程包含压缩空气、氮气与尾气系统。做法是按总管、分厂、重点设备三级布点：总管用插入式测总量，分厂用管段式核算，重点设备用小型热式监测单机消耗。三级数据能对上，能耗异常就能定位到设备。

化工设备的配套气体计量。 河南莱帕克化工设备制造有限公司属于化工设备与工程方向，配套设备常带气体计量需求。这类项目的要点是标准化：口径与法兰统一、信号统一 4-20mA 加 RS485、量程与单位在出厂前锁定，随机附带标况参比条件说明，避免现场因为基准不一致产生争议。

九、常见问题

Q1：热式气体流量计能测蒸汽吗？

不能。蒸汽会在探头上冷凝，破坏恒温差条件，读数会持续偏低甚至失效。蒸汽应选涡街或差压方案。

Q2：插入式和管段式怎么选？

DN300 以上、不想停产改造的，选插入式；DN300 以下、新建或可以停车的，选管段式，精度更好，流场更稳定。

Q3：为什么读数比空压机自带流量计低？

先核对参比条件是否一致，再核对插入深度与直管段，最后查探头是否积油积尘。空压机自带的流量计多为容积式，未经温压修正，两者本就不在同一基准上，比对前要先统一到标况。

Q4：含尘烟气会不会磨坏探头？

会。含尘量高的工况要控制流速、缩短清洗周期，必要时加耐磨护套。探头属于易损件，建议列入备件清单。

Q5：一台表能不能同时输出 4-20mA 和 RS485？

可以。FTC200 与 MF 都支持模拟量与通讯同时输出，4-20mA 接 DCS，RS485 接能耗平台，互不影响。

Q6：管道里有水怎么办？

水平管道要避免在低点积水的部位安装，气体取压口朝上；含水量大的场合在表前加汽水分离器，并定期排水。探头长期泡在水里，读数会明显偏低。

公用工程的气体计量不追求极致精度，追求的是长期稳定和可比。把参比条件统一、把安装细节做到位、把清洗周期定下来，数据自然就可靠了。反过来说，如果三块表三个基准，再高的精度也换不来一张能用的能耗报表。需要按现场管径和流量核算配置，把管路参数发过来即可。
