化工装置里有一类流量长期被忽视：配气柜的一路氢气、反应釜的氮气保护、在线分析仪的取样气、小口径尾气排放。这些流量常在几十毫升到几百升每分钟之间，用浮子流量计只能看个大概，用差压变送器几乎没有信号，用皂膜流量计又无法在线。微型热式气体质量流量计正是为这个区间设计的：量程比 100:1，直接输出质量流量，响应可以做到 10 毫秒以内。

一、化工里哪些气体流量小到测不准

第一类是配气。精细化工的反应气氛、催化评价装置、材料合成的混合气，往往需要两路到六路气体按比例混合，单路流量可能只有几十毫升每分钟。配比精度直接决定实验重复性。

第二类是保护气。反应釜投料前的氮气置换、储罐的惰化保护、易氧化物料的输送保护，流量不大但必须连续，一旦断气就是安全事故。

第三类是取样。在线色谱、氧分析仪、微量水分仪都需要恒定流量的样气。流量波动会让分析值整体偏移，却很难被发现。

第四类是尾气与吹扫。小试装置、中试线的尾气排放、管路吹扫，管径常在 DN15 以下，流速低、压力接近常压。

这四类点位的共同点是：流量小、压力低、要求响应快、安装空间有限。常规流量计在这个区间要么量程不够，要么压损太大，要么体积装不进去。

很多装置的做法是"先不装表"，靠阀门开度和经验控制。短期看省了成本，长期看代价更高：配比不稳导致批次波动，保护气断了没人知道，分析仪读数漂移查不到源头。等到出现质量问题回头补装，管路已经成型，改造难度比新建时大得多。所以这类小流量点位的正确做法，是在设计阶段就把表位和旁路预留出来。

二、热式测量的原理与三个边界

热式气体质量流量计的核心是两个温度传感器：一个测介质温度，一个被加热到高于介质温度。气体流过时带走热量，为维持温差恒定就要提高加热电流，电流大小与质量流量相关。因为温差恒定，热式从原理上不需要额外的温度压力补偿，直接输出质量流量或标况体积流量。

边界有三条。第一，读数与气体组分相关。不同气体的比热和导热系数不同，同一台表测空气和测氢气，读数不能直接互换。FTM200 支持空气、氧气、氮气、氩气、二氧化碳、一氧化碳，FTM210 支持空气、氮气、氧气、氩气、二氧化碳，换气种时必须同步修改表内气体类型或修正系数。

第二，怕冷凝。气体带水、带油雾，或者环境温度低于露点，传感器表面结露后读数会持续漂移，严重时直接失效。样气前处理不是可选项，是必需项。

第三，量程决定下限。微型表的下限可以很低，但如果按最大流量选型，常用流量落在量程的 5% 以下，分辨率就不够了。选型时先看常用流量，再看最大流量。

三、FTM200 与 FTM210 怎么分工

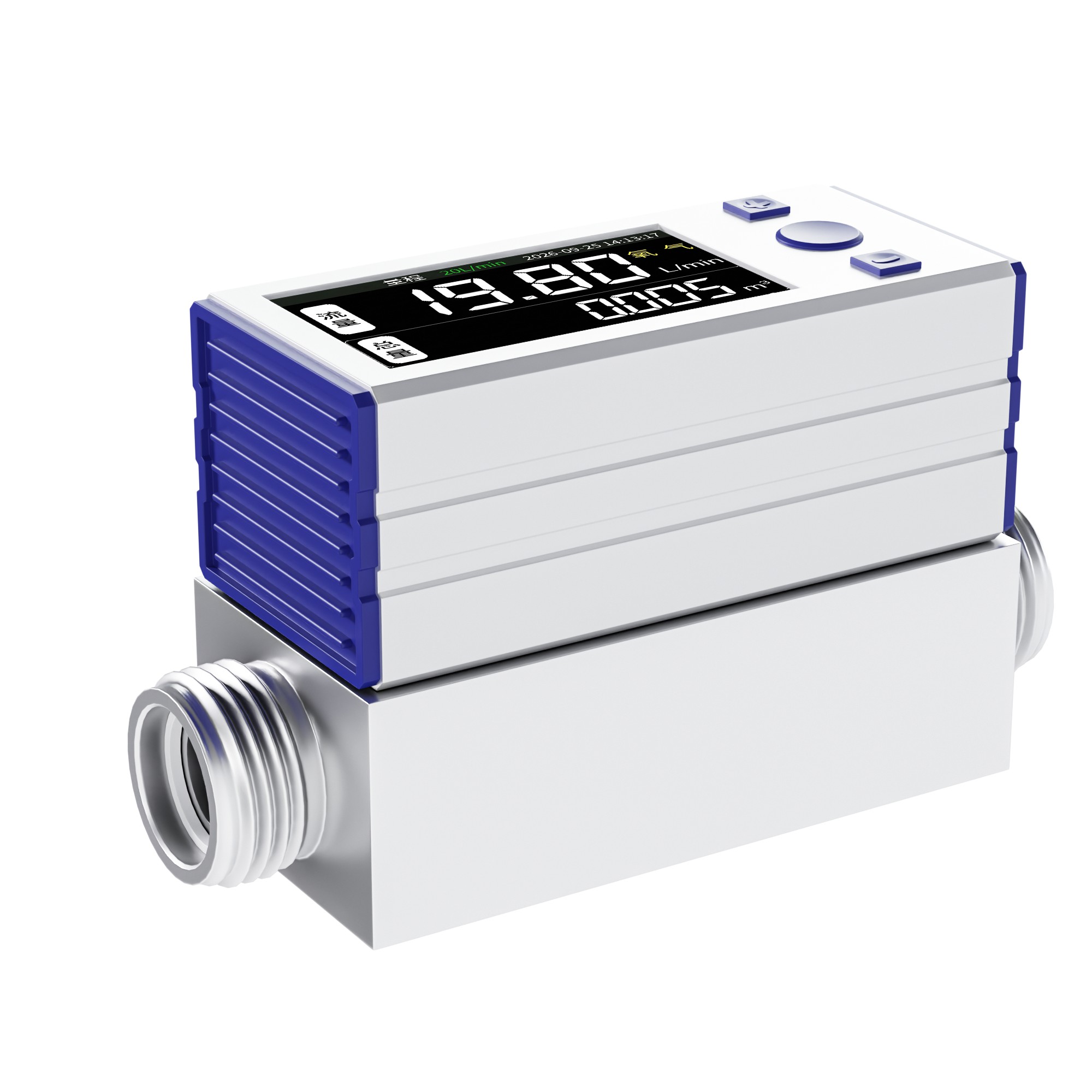

FTM200 是常规精度、较大流量的选择。五个规格 20/60/100/200/300，对应流量范围 0.2~20、0.6~60、1~100、2~200、3~300 L/min；量程比 1:100；准确度 ±1.5%FS，重复性 0.5%；压损 600~2000Pa；过程压力不超过 1MPa；工作温度 -10~55℃，防护等级 IP52；供电 9~24VDC，功耗不超过 2VA；输出 4-20mA（负载≤650Ω）、RS485 Modbus-RTU、脉冲与一路报警；过程连接为 Φ6/8/10mm 快插，电气接口 GX16-7 航空插头。

FTM210 是微流量、快响应的选择。八档量程从 1~100mL/min、5~500mL/min、10~1000mL/min、20~2000mL/min，一直到 0.2~20L/min、0.5~50L/min、1~100L/min、2~200L/min；量程比 100:1；准确度 ±2.0%FS，分辨率 0.1%FS，重复性 1%FS；响应时间不超过 10ms；输出支持 4-20mA、0-20mA 与 1-5V、0-5V、0.5-4.5V，另有 RS485 与 NPN 报警；过程压力不超过 1MPa，工作温度 0~50℃，防护等级 IP40。

分界线在流量与响应上。常用流量在 1L/min 以上、只需要监测和累计，选 FTM200；微流量、需要快速闭环、或者要嵌进设备内部，选 FTM210。两台表都不是过程级仪表，安装环境要避开日晒雨淋、强振动和腐蚀性气体。

四、四个典型点位怎么配

配气柜的多路配比。 每路一支微型表，按气体种类分别设定，输出走 RS485 汇总到配气控制单元。关键是每路的量程要单独算，不要用一个规格通吃。氢气路流量小、氮气路流量大，用同一档量程的结果就是小流量路分辨率不足。

反应釜的氮气保护。 这类点位通常只需要监测和低流量报警。选 FTM200，取 1~100L/min 或 2~200L/min 档，设一路报警输出接 PLC，低于设定值就提示。注意保护气管道常有压力波动，安装位置要避开减压阀出口的紊流段。

在线分析仪的取样。 样气必须恒流、恒温、无水无油。表前加过滤器与干燥器，管路尽量短，避免出现低点积液。这一路选 FTM210 更合适，响应快、分辨率高，流量小到 100mL/min 也能稳定读数。

小口径尾气与吹扫。 尾气常带粉尘或水汽，表前必须过滤；吹扫气流量变化大，需要按最大吹扫量选量程，同时确认低负荷段仍在可用区间。如果管径大于 DN25、流量超过 300L/min，就该往 FTC200 或 MF 这类热式气体流量计过渡，插入式覆盖 DN65~DN1000，管段式覆盖 DN10~DN300。

五、选型要问的五个问题

一问气体组分。单一气体还是混合气？混合气的比例是否固定？组分变了，修正系数就得跟着变。

二问流量区间。常用、最小、最大三个值。微型表最容易犯的错是按最大值选型，结果常用点落在量程底部。

三问压力与压损。微型表过程压力不超过 1MPa，系统背压不能超过这个值；压损 600~2000Pa，对微压系统要提前算进去。

四问温度与湿度。FTM200 工作温度 -10~55℃，FTM210 为 0~50℃；气体露点必须低于环境温度，否则一定结露。

五问输出与供电。4-20mA 接 PLC 最稳，RS485 适合多路汇总；用电流输出时必须 24V 供电，用 9V 电池供电只能走通讯或电压输出。

六、安装与前处理

位置要干燥通风，避免积水和日晒；避免高温辐射源，必要时加隔热；避免强磁场与剧烈振动；管路设计要留出直管段，虽然热式对直管段要求不高，但阀后紧贴安装仍会影响稳定性。

前处理按气体质量分三级：普通过滤器挡颗粒，精密过滤器挡油雾，干燥器控露点。样气管路优先不锈钢或聚四氟，避免使用会析出增塑剂的软管。

调试时先通零气确认零点，再用标准流量核对常用点。微型表的分辨率高，微小的安装应力或管路漏气都会体现在读数上，接头必须拧紧并做保压检查。

多表集中安装时还有两个细节。一是供电，多台表共用一个 24V 电源时，要按总电流留余量，FTM210 工作电流不超过 60mA，十台表就要留出 1A 以上的余量，避免启动瞬间掉压。二是布线，RS485 手拉手串联、末端加终端电阻，模拟量信号与动力线分开走，这些做法和普通仪表一样，但在配气柜这种密集安装的场合更容易被省略，最后表现为通讯偶发丢包。

七、和几种小流量方案的对比

八、两个化工现场的用法

精细化工的配气与保护。 浙江睿高新材料股份有限公司属于精细化工与有机原料方向，反应气氛配比和氮气保护是常规工序。配气柜按路配置微型热式表，氢气、氮气、二氧化碳分路设定气体类型，RS485 汇总到控制单元；反应釜保护气用 FTM200 的 1~100L/min 档位，报警输出接 PLC，低于设定值即提示。这套配置的价值不在精度多高，而在于每一路都有独立读数，配比异常能第一时间定位到具体气路。

化工设备的配套集成。 河南莱帕克化工设备制造有限公司属于化工设备与工程方向，微型表随设备配套出厂。设备厂关注的是接口与一致性：快插接头统一到 Φ6/8/10，信号统一 4-20mA，供电统一 24VDC，随机附带气体类型设定与零点记录。这样设备到现场后不需要重新标定，只需按工艺气体复核一遍读数。

九、常见问题

Q1：微型热式流量计能测腐蚀性气体吗？

不建议。FTM200 与 FTM210 的适用介质是空气、氧气、氮气、氩气、二氧化碳（FTM200 另支持一氧化碳），氯气、氨气、硫化氢等腐蚀性气体不在适用范围内。

Q2：一台表能不能换气体使用？

可以，但必须改设定。表内气体类型或修正系数要与实际气体一致，否则读数会整段偏移。多气体轮换的场合，建议每种气体单独配表。

Q3：为什么读数会随压力变化？

热式测的是质量流量，原理上不受压力影响；但压力变化会改变流速分布和密度，在低压大口径工况下仍会有偏差。微型表工作在 1MPa 以内，通常影响很小，超过量程或接近真空时要单独评估。

Q4：需要多长的直管段？

热式对直管段要求不高，但阀后、弯头后紧贴安装会引起流场畸变。工程上建议前 5D、后 3D，空间不足时至少保证前 3D。

Q5：IP40 能不能装在车间？

FTM210 的 IP40 只防大于 1mm 的固体，不防水。安装在配气柜、控制箱或设备内部没问题，露天或冲洗环境要加防护箱。FTM200 的 IP52 可以应对少量滴水，但同样不能冲洗。

Q6：微型表需要多久校准一次？

建议一年一次。微型表的零点漂移主要来自温漂和污染，使用环境洁净、气体干燥的点位可以放宽到两年；样气带油、带尘的点位，建议半年复核一次，并在表前过滤器压差报警时同步检查。

微型流量计解决的是"看得见"的问题。化工现场很多配比异常、保护气中断、分析值漂移，根源不是工艺，而是那一路小流量从来没有被真正测准过。把这个区间补上，很多说不清的问题就有了数据。
