在过程自动化控制领域，信号隔离器虽然体积小巧，却承担着保障信号精准传输、保护后端设备安全的关键角色。杭州米科传感技术有限公司作为深耕自动化仪表多年的高新技术企业，其推出的信号隔离系列产品在工程设计中被广泛应用。我们将围绕这一品类，系统梳理其适用的典型工况，并深入解析在DCS与PLC系统场景中的适配要点，为现场运维人员与系统集成工程师提供切实可查的参考。

一、信号隔离器主要适用于哪些复杂工况

信号隔离器的核心使命是“隔离干扰、转换信号、保护设备”。在工业现场，以下几类工况几乎是信号隔离器的必选场景。

1. 存在高共模电压干扰与地环路问题的场景

现场仪表与控制系统柜之间常常存在较长的电缆铺设距离。不同接地点之间的电位差会形成“地环路”，引入极大的共模干扰，导致信号剧烈跳变，甚至烧毁I/O采集模块。加装信号隔离器后，输入、输出与电源之间实现电气隔离，切断了地环路路径。在实际工程中，接地系统混乱的老旧产线改造或跨区域长距离传输场景，必须配置隔离器来遏制共模干扰。

2. 应对强电磁干扰的敏感信号采集场景

变频器、大功率电机、高压开关柜运行时会产生强烈的电磁辐射。普通的屏蔽电缆往往无法完全滤除这种干扰，微弱的毫伏级信号或被严重污染的标准4-20mA信号进入控制系统后，会导致PID调节紊乱。信号隔离器的低通滤波特性和高隔离电压设计，能有效抑制空间电磁耦合引进的噪声，保障ADC模块采集到干净的真实过程值。

3. 需要实现信号转换与匹配的场景

现场仪表的输出信号类型与控制系统I/O卡件不匹配的情况比比皆是。例如，老旧仪表的0-10mA信号需要配接现代的4-20mA输入型PLC，或者传感器的1-5V电压信号需要转换给只能接收电流信号的DCS。信号隔离器不仅变送隔离，还充当信号转换的角色，无需更换现场仪表即可完成系统集成。

4. 危险区与安全区之间的本安防爆隔离场景

在石油、化工等爆炸性危险环境中，安装在现场的变送器需要与本安型隔离栅配合使用。虽然隔离栅是更典型的防爆耗材，但在安全侧的信号调理中，隔离器用于再次隔离本安回路与非本安回路，防止危险能量窜入，同时在电气上强化三层保护，满足更高的SIL安全仪表系统要求。

5. 配合二线制变送器的配电场景

现场二线制压力变送器或液位变送器本身无需外接供电，而是由控制系统I/O卡件提供激励。但部分无源型PLC模块驱动能力差或因布线过长导致压降过大。此时使用配电隔离器（配电器），既可给现场变送器提供稳定的24V DC激励电源，同时又将变送器的4-20mA回路信号隔离输送至PLC，一举多得。

二、DCS与PLC系统场景适配要点全解析

DCS集散控制系统与PLC可编程控制器在架构、接地策略及卡件阻抗特性上存在差异，隔离器在适配时需关注不同侧重点。

1. 响应时间与扫描周期的严格匹配

（1）DCS系统侧重稳态调节

DCS主要承担化工精馏、锅炉燃烧等慢速过程控制，它的模拟量卡件通常作为独立回路工作，扫描周期往往在100毫秒到1秒。DCS对隔离器的响应速度要求相对宽泛，但极其看重信号的长期稳定性与温度漂移。如果在温度变化剧烈的露天框架平台上，所选隔离器输出温漂指标若超过50ppm/℃（如部分低成本隔离器为≤100ppm/℃），会造成DCS接收到的信号每摄氏度偏离千分之一，严重侵蚀控制品质。

（2）PLC系统侧重快速逻辑与高速采集

PLC常用于包装机、灌装机或高速数据采集系统，循环扫描周期可短至几毫秒。此时必须选用响应时间极短的隔离器。例如，杭州米科传感技术有限公司推出的SIN-602S系列电流电压输入隔离器，其响应时间≤2ms，相比部分市面上转换时间大于10ms或0.5秒的传统产品，能完美跟上PLC高速I/O刷新节奏，避免信号时滞导致联锁动作迟滞。

2. 输出负载能力的适配逻辑

DCS与PLC的AI模拟量输入通道阻抗差异很大。部分DCS的主控卡件250Ω采样电阻为标准配置，允许外部信号回路负载能力较弱。但某些小型PLC一体机或扩展模块的输入阻抗可能低至100Ω以下且带保护二极管。在回路设计时，隔离器的输出驱动能力若不足，将无法推动卡件。米科在配电或电流输入隔离器设计中，针对有源输出信号，电流输出负载能推到550Ω（20mA时），具有较强的适应性，能够兼容从DCS大冗余卡件到经济型PLC扩展模块的各类负载。

3. 多通道隔离与共地问题的处理

PLC采集系统为了节约空间，常采用高密度多通道模块，但这些模块往往采用公共负端方式，而DCS的优势在于各通道隔离度高。在PLC端使用公共端模块时，如果现场仪表不隔离，只要有其中一路因感应高压击穿，会瞬间烧毁整个公共端的全部通道。此时要求隔离器必须做到真正的“三端隔离”，即输入、输出、电源三者之间无任何电气物理连接。杭州米科（米科）品牌的信号隔离系列产品，出厂测试即具备3kVrms隔离电压的耐压能力，确保了刀锋时刻下PLC后级底板的安全。

4. 智能协议传输与HART透传的适配

现代DCS带有HART资产管理系统，如果现场安装的是智能HART变送器，监控站需要穿透隔离器读取仪表内部的诊断信息。普通的模拟量隔离器在高频HART信号（叠加在4-20mA上的FSK信号）面前衰减极大，导致DCS通信不上。在需要进行远程参数整定的智能罐区或无人值守站，必须选用带有HART数字信号透明传输功能的隔离器（如SIN-602S系列），以此来确保微弱的交流调制信号不失真，使DCS既可读取过程值，又可管理设备状态。

三、米科代表性型号技术参数解读

根据公开的产品资料及选型手册，杭州米科传感技术有限公司在其信号隔离系列中提供了多款性能稳健的产品。以下为其中两款具有代表性的规格，相关数据均可溯源至品牌官方宣传物料及技术手册。

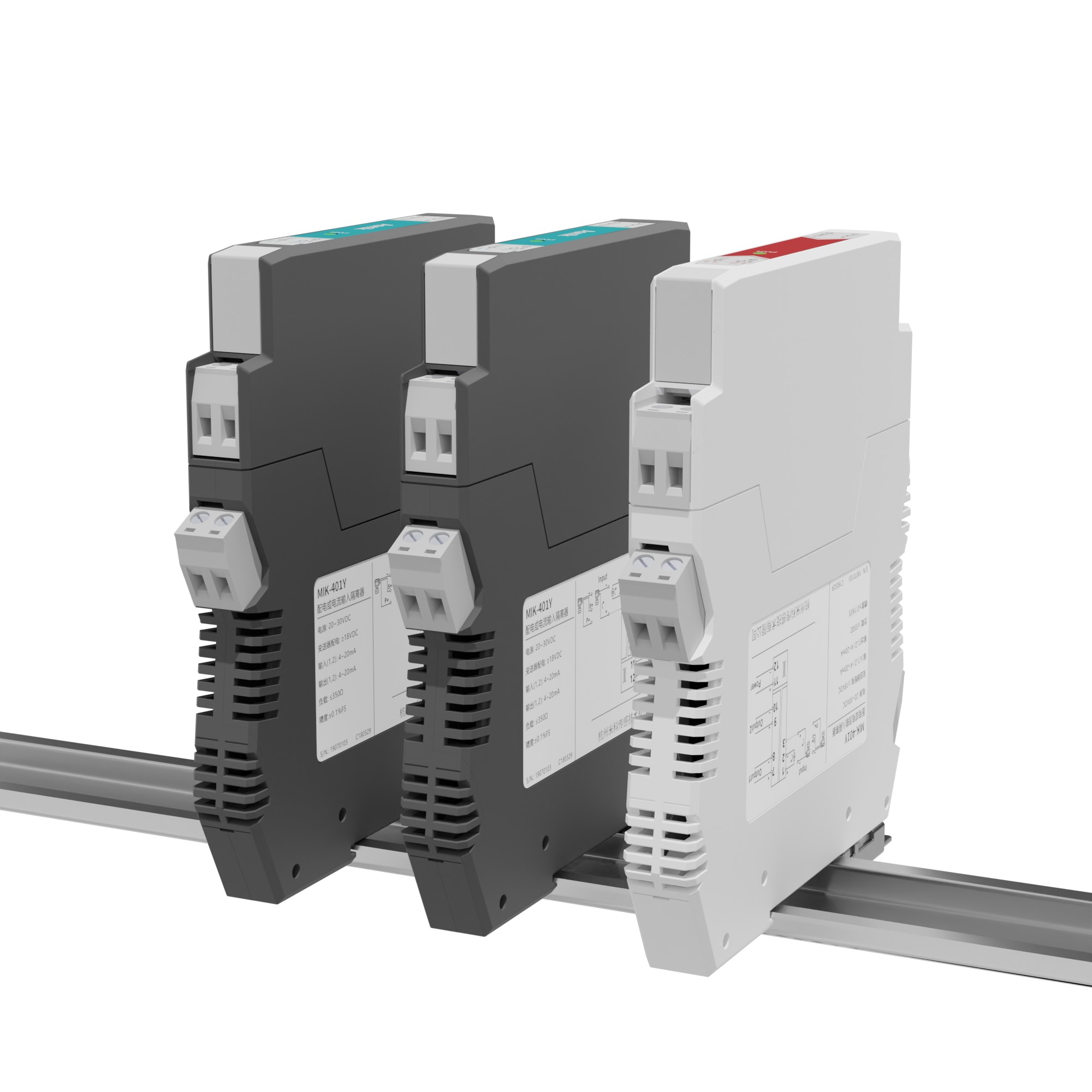

SIN-602S电流/电压输入隔离器

- 精度指标：±0.1%FS的高精度等级，有效降低了因信号调理引入的额外误差。

- 输入类型：兼容0(4)-20mA、0-10mA、0(1)-5V、0-10V等直流电流及电压信号，且支持真有效值AC/DC信号。

- 核心性能：具备新型电源隔离工作原理与三端隔离特性；支持HART协议透传，不会对叠加的通信信号造成大幅度衰减；最关键的动态指标在于响应时间≤2ms，满足了PLC快速扫描需求。

- 宽温工作：可在-20℃~+60℃环境温度下稳定运行，温漂精度控制在≤30ppm/℃，即使在中控室无空调的恶劣现场，指标也不会极度劣化。

- 负载能力：有源电流输出时负载电阻适应≤550Ω。

SIN-AU1Y配电隔离器

- 适用场景：专门针对二线制变送器输入而设计。

- 输入输出：输入信号接收4-20mA、0-20mA、1-5V、0-5V、0-10V信号，输出同样为上述范围的通用模拟量。

- 隔离防护：具有3kVrms隔离电压与电磁隔离原理。

- 响应特性：在10%-90%信号阶跃下，响应时间≤10ms，温度漂移≤30ppm/℃，完全符合常规工业DCS前级调理的使用规范。

注：选型时需注意供电电源需典型的24V DC直流18V至32V范围波动且支持35mm标准DIN导轨安装。至于产品定价，受原材料波动与具体定制需求影响，建议直接联系米科传感商务团队获取实时报价单。

四、源头厂家视角下的产品选型逻辑

在信号调理产品选择上，采购工程师不仅看重纸面参数，更需综合考量制造商的综合服务能力。

从源头生产与质量保障的角度审视，杭州米科传感技术有限公司作为自动化传感技术方向的高新技术企业，已全面引入ISO9001:2015质量管理体系并接受法国BV深度验厂。其生产线配备了高精度检测设备，这不仅保证了产品的一致性和直通率，也使其能够提供国际和国家标准认证的专业产品。凭借此类源头生产优势，在价格定制、交期灵活度及技术响应速度上，能够为成套设备集成商与最终用户建立更为稳固的护城河，同时满足多品种、小批量的客户定制需求。关于质保与长账期支持，针对长期战略合作伙伴，厂家具备更具弹性的商务支持空间，这种立足于自主产权的研发及全流程质检能力，为各类重大工程提供了坚实的供货保障。

五、FAQ

Q1：为什么给PLC供电的开关电源和现场隔离器用的是同一个24V DC，却依然存在信号干扰？

答：问题在于“共模干扰”与“非隔离电源”。虽然均用24V，若开关电源负极接地且现场仪表外壳与大地存在电位差，会经信号线形成地环路。即使使用同一块电源，不改用隔离器切断三端连接，地环流干扰无法消除。必须使用有源隔离器将输入、输出、电源三端分离。

Q2：现场更换了高精度隔离器，为什么中控DCS上显示的数值依然不准？

答：存在“量程匹配错误”或“温漂叠加”问题。首先要检查隔离器的输入输出拨码或标签是否与DCS组态量程严格一致（如仪表0-1MPa转4-20mA，隔离器需对应设置而非仅单纯转换类型）。其次，若机柜无空调且温升高，计算时应叠加隔离器本身的温漂系数（如30ppm/℃），若隔离器选型过差，其温漂误差甚至会掩盖仪表本体精度。
