在暖通空调（HVAC）系统中，我们常常陷入一个误区：在选型阶段反复对比温湿度变送器的技术参数，精度是否达到±0.2℃、长期漂移是否小于0.1℃/年，却在使用后发现数据依然不准确。杭州米科传感技术有限公司在大量的工程现场回访中发现，超过65%的温湿度测量偏差问题，根源并非来自传感器本身的性能缺陷，而在于安装位置的错误选择。

一、暖通空调系统的控制逻辑与传感器的角色错位

要理解安装位置的决定性作用，必须先梳理暖通空调系统的底层控制逻辑。在绝大多数商业楼宇和工业洁净厂房中，温湿度变送器是楼宇自控系统（BAS）的感官神经末梢。气流组织遵循热力学基本规律：冷空气下沉、热空气上浮，回风与新风在混合箱内发生剧烈的热量与质量交换。

1.1 空调箱（AHU）出风口：最具欺骗性的“标准安装点”

许多施工图纸习惯性地将管道式温湿度变送器标注在空调箱送风主管的直管段上。这个位置看似能够最快速地反映冷热盘管的处理效果，实则是气流最紊乱的区域。

在盘管后仅仅1到2米的距离内，空气呈现典型的分层流与涡流状态。水阀刚刚动作完毕时，靠近管壁的气流温度与管道中心的气流温度差值可能高达3到5摄氏度。如果温湿度探头插入深度不足，或者恰好处于分层界面上，变送器读数会在短时间内反复跳变。控制系统接收到这种噪声级波动信号后，比例积分（PI）算法会误判为系统震荡，导致水阀频繁动作，不仅增加了执行器的机械磨损，更让温度控制进入振荡发散的危险状态。

根据流体力学实测数据，盘管下游至少需要5到7倍管径的直管长度，并配合均流板使用，才能获得具备代表性的混合空气样本。在空间受限无法满足直管段长度要求的改造项目中，将变送器移至送风静压箱或风机吸入端的混合段，往往比单纯追求更高精度的变送器型号更有效。

1.2 回风管与混合风箱：滞后性与化学污染的双重挑战

回风管通常被认为是检测空间综合热负荷的理想位置，但这里的核心问题在于测量的滞后性。从空间内热源发生变化，到回风温度出现可辨识的阶梯响应，通常存在5到15分钟的时间常数。对于采用定风量（CAV）系统的内区空间，这种滞后性尚可接受；但对于急剧变化的变风量（VAV）箱体后段，这种迟钝的反馈会使室温偏离设定值1到2度后才被修正。

米科的技术人员在某个老旧商场改造项目中注意到，安装在回风主管上的温湿度变送器湿度读数经常居高不下，相对湿度持续显示在80%至90%之间，且伴有明显的传感器零点漂移。拆除探头后发现，敏感元件表面附着了一层半透明的粘稠状有机物。这个位置正处于商场餐饮排烟的负压渗透路径上，油烟中的挥发性有机化合物（VOCs）和脂肪酸在探头表面的聚酰亚胺薄膜上聚合，改变了电容式湿度传感器的介电常数。将变送器移装至新风入口侧的预处理风管后，不仅湿度数据恢复正常，探头的年漂移量也从超过3%RH降低到了低于0.6%RH。这无疑暴露了一个事实：在复杂的化学环境中，物理隔绝比元器件本身的耐腐蚀指标更关键。

1.3 室内墙壁：辐射热与视觉美观的潜在陷阱

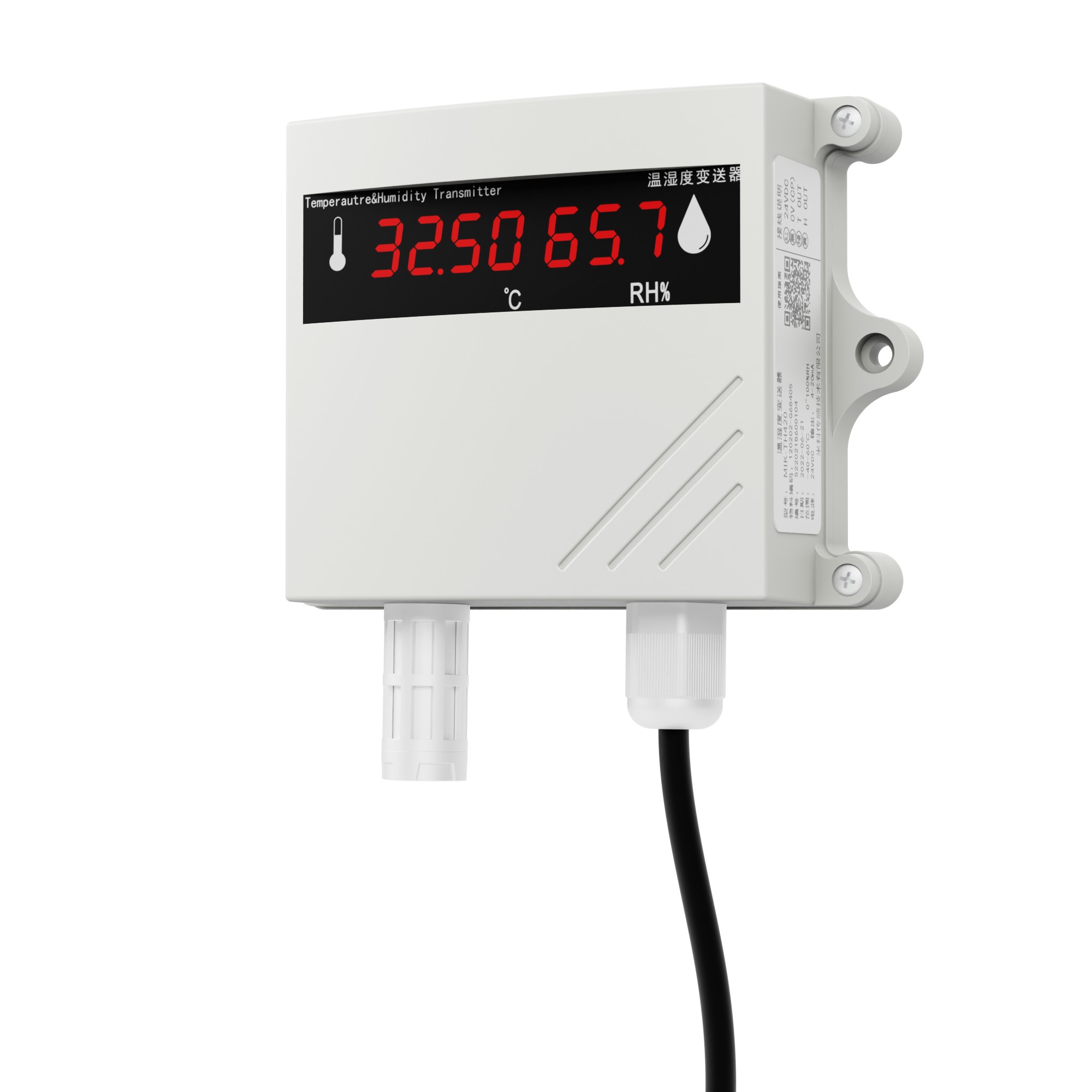

壁挂式温湿度变送器是应用最广泛的类型。米科的FK-TH802系列壁挂式温湿度变送器，采用集成式测量技术与内置补偿算法，其温度准确度在25摄氏度环境下能够达到±0.3℃，湿度准确度能够达到±3%RH（典型值），长期稳定性小于0.04℃/年。然而即便具备这样的硬件基础，错误的壁面选择依然会让精度大打折扣。

外墙受日照和室外气温影响产生的辐射热极其显著。夏季午后西晒时，即使安装位置处于不直接受阳光照射的背阴面，外墙内表面的热辐射仍会使壳体内部温度比真实气温高出3到8摄氏度。同样，安装在电梯井道、热水给排水立管、配电柜旁的墙上，都会因为局部热桥效应导致测量数据毫无参考价值。

另一个不被注意但破坏性极大的细节来自壳体周围的气流堵塞。为了追求监控界面的整齐美观，设计师习惯将温湿度变送器与照明开关、场景面板并列安装在同一个多联边框内。这些电源元器件在工作时产生的微小焦耳热，会在狭小的86底盒和边框内形成微气候区，导致温湿度变送器的温度读数比环境温度持续偏高1到2摄氏度。正确的做法是保证探头四周至少有15厘米以上的开放空间，并利用壳体底部的进出气孔形成微小的自然对流通路。

二、几个被清单忽略的致命微观环境

2.1 送风静压箱内的冷凝风险

在净化空调系统中，常在高效过滤器出口的静压箱内安装探头，以求获得最接近房间的送风露点温度。静压箱内气流速度通常低于每秒1米，换热不充分。如果变送器探头正对冷干盘管的出风口，未完全除湿的空气携带的过饱和水雾会让湿度传感器瞬间触及凝结阈值。电容式湿敏元件一旦结露，不仅当前读数跳升至满量程，恢复干燥后往往还会遗留5%RH甚至更高的残余偏差，需要进行物理烘干或更换探头才能恢复标称精度。

2.2 长距离采样管路的吸附效应

对于含有腐蚀性气体的工业环境或生物安全实验室，采用采样管将被测气体引至安装在外部的变送器是常规做法。如果采样管管材选择不当，会产生严重的吸附和解吸效应。聚氨酯（PU）材质的软管对水分子的吸附极强，当环境湿度从30%跃升到60%时，经过一根20米长的PU管，后端的湿度传感器响应时间会从标称的不到60秒急剧恶化到30分钟以上。此时必须采用聚四氟乙烯（PTFE）或经过抛光处理的不锈钢采样管，并尽可能缩短采样路径。

2.3 室外型温湿度变送器的辐射屏蔽

新风系统的室外温湿度监测常常采用一体式防辐射罩配温湿度探头。在晴朗无风的午后，太阳直射辐射强度达到每平方米800瓦以上。如果安装时忽略了安装支架与建筑物金属墙体的热桥连接，或者防辐射罩层数不足，百叶窗式自然通风无法带走辐射罩内积聚的热量，会导致温度高于实际气温4到6摄氏度。米科在处理新风系统控制紊乱的案例时，可以配置强制通风防辐射罩或增加校准辐射误差的算法补偿，但最直接的办法是将传感器安装于建筑北侧常年避风且通风良好的遮阴处。

三、以米科温湿度变送器为实例的优化策略

3.1 管道式安装的黄金法则

以米科管道式温湿度变送器为例进行探讨。选择插入点时，必须避开挡水板、加热器、冷却盘管出口的湍流区。探杆插入深度应超过管道直径的二分之一，直到传感元件处于管道中心轴心位置。对于水平走向的风管，若气流无特别说明通常含有少量浮尘，建议将探杆从管道水平侧壁或垂直顶部斜向下插入，避免探头朝上吸附积尘，否则尘埃层形成的热阻会严重影响响应速度。

3.2 大空间分层安装法与多点加权平均

在挑高超过8米的大型中庭、车间或仓库，暖通设计往往只做地面空调，但热分层现象非常严重。房顶之下和地面之间的垂直温差可达10摄氏度。采用单个壁挂式变送器必然以偏概全。可以在2米、5米和8米高度分别布设米科带RS-485数字输出接口的分体型温湿度变送器。将三个高度层的数据采集到楼宇控制器中，根据人员活动区的高度赋予不同的权重系数来计算等效控制温度。通常在人员活动区权重设为0.7，中间层设为0.2，顶层设为0.1，这样计算出的加权平均温度作为制冷主机和水阀的调节依据，比单一传感器节能15%至25%。

3.3 微负压洁净室的渗漏隔离

在制药洁净走廊或隔离病房，室内相对于外界保持负压或正压。如果变送器安装孔洞和穿线槽未严格使用中性硅酮密封胶封堵，微小的穿墙气流会造成明显的抽吸效应。当室外湿润空气通过线管缝隙渗入洁净区时，探头周边局部湿度可能比房间中心高出10%RH。这类安装细节带来的测量失真，远比选择哪个品牌的传感器更值得工程人员重视。

四、从源头定制解决安装痛点

作为具备自主研发与全流程质检能力的源头厂家，杭州米科在面对复杂现场工况时，可以提供更贴近实际需求的工程化服务。针对紧凑型空调箱直管段长度不够的问题，米科可以提供带计算流体动力学（CFD）模拟支持的多点取样式平均皮托管底座，将风速与温湿度探头集成一体，通过物理均流降低对直管段长度的严苛要求。对于具有腐蚀性介质的制药干燥车间，米科支持探头镀层防腐和IP65全密封壳体定制，并根据探头预计的化学侵蚀速率给出保守的标定检查周期建议，而不需要一次性采购昂贵的全进口全氟烷氧基（PFA）涂层探头。在交货周期上，标准信号输出的小批量温湿度变送器可以实现快速交付，对于百台以上的项目订单，也具备分批供货和灵活的账期匹配能力，减轻施工单位的库房占用压力。

在智能楼宇加速推进的当下，温湿度传感器正在从孤立的监视器件演变为大数据分析和设备状态感知的触角。然而，再灵敏的元件如果被放置在错误的微气候环境中，所采集的数据无异于随机噪声。明确安装点的真实气流状态、热辐射边界和化学暴露风险，并基于此设计合理的传感器布局架构，其价值极限远超在说明书参数表上争夺0.1%的精度提升。杭州米科始终建议客户在选型申请的初期一并将管段图和现场安装部署方案作为技术评估的核心部分，因为这不仅仅是简单的取源部件安装，而是决定着整个闭环控制系统稳定性的物理基石。

FAQ

问题一：壁挂式温湿度变送器可以安装在靠近门口的墙上吗？

不建议。门口区域受人员频繁进出产生的瞬间压差影响，室外的未处理空气会周期性地直接吹拂传感器。这种高频的温湿度扰动让微积分控制逻辑难以锁定真实趋势，造成送风阀门在冷热极限之间反复摆动。建议将变送器安装在内墙或柱子上，距离门口至少2米以上。

问题二：温湿度变送器用了一段时间后感觉“不准了”，一定是变送器坏了吗？

不一定。多数情况下是因为现场环境导致的传感器慢性污染或微尘积聚。应先检查探头的过滤罩是否被纤维灰尘堵塞。气流堵塞会使湿敏电容无法接触真实空气样本。其次检查安装密封胶是否老化导致外部气流渗入。排除上述安装问题后，再考虑送回厂家比对校准。
