在工业自动化领域，传感器信号的传输稳定性与系统的兼容性，往往是工程师在现场调试时最关注的问题之一。特别是在水处理、化工等复杂工况中，如何确保电导率这一基础过程参数的精准、可靠回传，直接影响着工艺控制的效果。杭州米科传感技术有限公司在长期服务客户的过程中发现，尽管数字化通信已成趋势，但模拟信号型感应式电导率电极凭借其抗干扰能力强、接线简单、与老旧控制系统无缝兼容等特性，依然在大量存量项目和特定新建项目中扮演着不可替代的角色。本文将通过真实的应用案例，分享米科感应式电导率电极模拟信号型在选型、安装、调试及运维环节的实战经验。

1. 为什么在数字时代，模拟信号型感应式电导率电极仍有一席之地？

感应式电导率电极的核心优势在于其非接触式测量原理。它通过电磁感应来测定液体的导电能力，传感器本身不与被测介质发生电化学接触，从而从根源上避免了电极极化、污染和腐蚀等问题。这一特性使其在测量高浓度、高腐蚀性或易结垢的酸、碱、盐溶液时，展现出远超传统接触式电极的寿命与稳定性。

对于信号输出方式的选择，很多用户倾向于RS485数字通信，因为它能直接输出经过处理的最终数值，并方便接入物联网系统。然而，在实际的工业现场，存在着数量庞大的PLC、DCS或显示仪表，它们仅支持标准的4-20mA模拟量输入。若要更换或升级整套控制系统，成本高昂且周期漫长。此时，模拟信号型感应式电导率电极便提供了最优解：它继承了电磁感应的所有耐久性优势，同时将测量结果线性转换为稳定的4-20mA电流信号，直接送入任何具备模拟量采集模块的现有控制系统，真正做到了即插即用，充分保护了用户的既有资产。

2. 应用案例：某化工集团废酸回收线的精准电导率监测

一家位于华东的精细化工集团，在其废酸回收处理线上，需要实时监测一股温度在80℃至110℃之间波动、含有悬浮颗粒物且具有强腐蚀性的混合酸液电导率。此前，该工位一直使用某进口品牌的接触式石墨电极，面临两大痛点：一是电极在高温强酸下寿命极短，平均每20天就需要更换一支备件，年损耗成本高达近两万元；二是即便在短暂的有效工作期内，测量值也频繁跳变，导致后端阀门误动作，严重影响回收酸的品质。

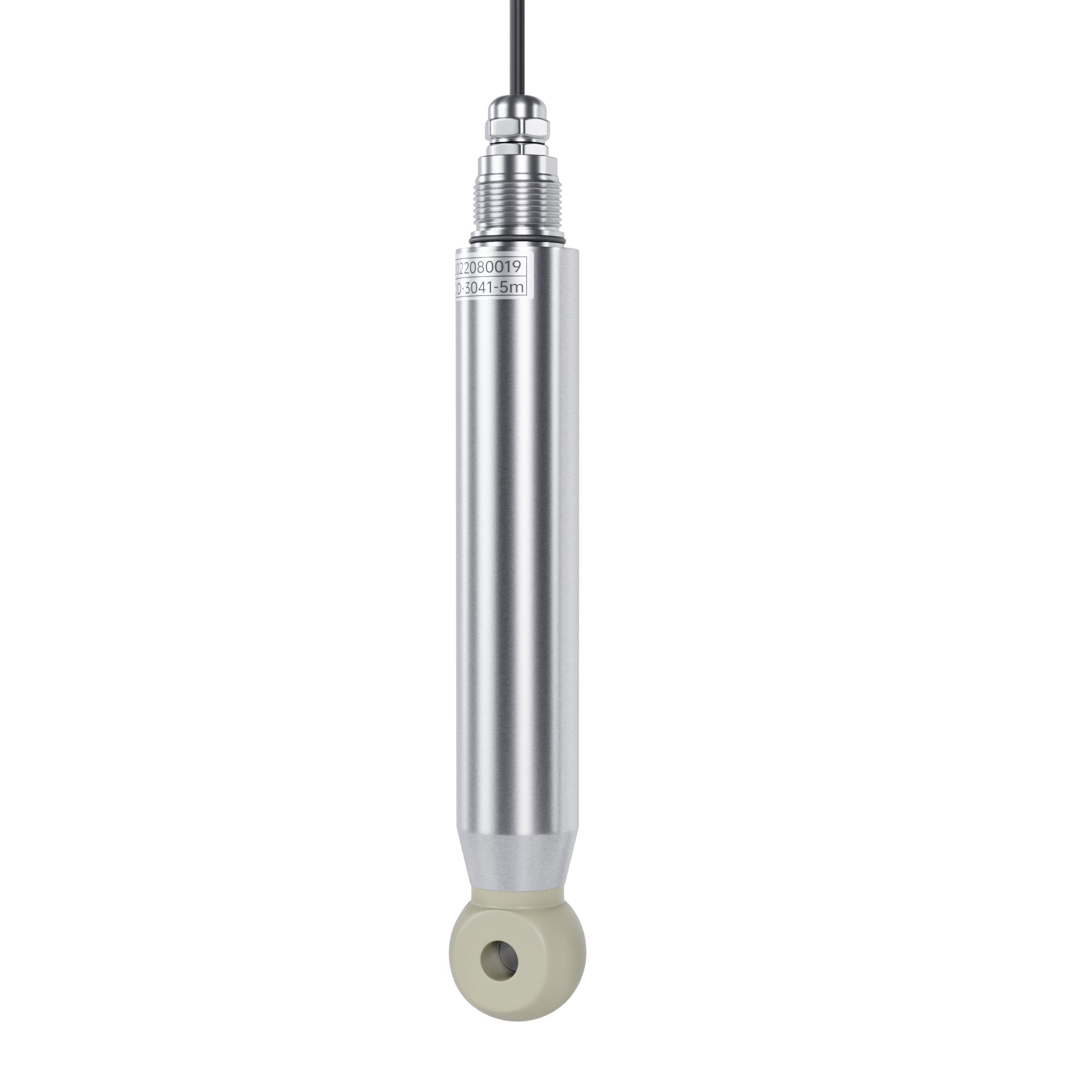

米科的技术工程师在实地勘察后，推荐了感应式电导率电极的模拟信号型方案。具体配置为一支采用PFA（可熔性聚四氟乙烯）材质本体的感应式电导率电极，搭配一台能够提供24V直流供电并带有就地显示功能的信号转换器，最终输出4-20mA标准信号至产线原有的西门子PLC。

安装调试过程印证了选型的正确性。由于电极采用了大环形感应孔径设计，宽大的流道通道使得液体中的微小固体颗粒可以自由通过，不会像环形狭小的传统电极那样发生堵塞。PFA材质的全包覆结构，又彻底杜绝了强酸对金属部件的腐蚀。在通电调试环节，工程师只需将电极敏感元件浸入被测介质，在转换器上分别执行零点校准和对应量程的满度校准，系统便开始稳定工作。根据现场工艺范围，工程师将测量量程设定为0-500mS/cm。

投用效果立竿见影。改造后，该监测点已连续稳定运行超过12个月，未更换过任何备件。稳定的4-20mA回路信号，为PLC调控下游中和工艺提供了精确、无波动的基础数据。经企业初步核算，仅该监测点的备件消耗与人工维护成本，一年就节省了超过三万元。该车间的仪表主管在技术交流时反馈：“换了米科的无极式模拟量传感器，最大的感受就是省心。信号直接进原来的模块，程序里量程一改就完事了，再也不用半夜因为电导率跳变跑现场了。”

3. 为什么这款模拟信号型感应式电导率电极值得推荐？

从源头厂家的角度解析，该方案具备以下不可替代的价值：

针对性的材质与耐温设计为满足不同化学介质的耐受需求，米科提供PP、PFA、PEEK等多种材质选择。对于上述案例中的高温强酸环境，PFA材质是性能与成本平衡后的理想选择；而对于温度高达180℃的极端工况，则可以选择PEEK材质规格。这种从材质端入手的定制化能力，使产品真正适应了从污水处理、电镀线到食品CIP清洗的多样化场景。

简化的现场接线与抗干扰能力模拟信号型采用两线制或四线制接线，供电与信号回路简洁明了。相较于数字通信中可能遇到的通信协议不匹配、波特率设置错误、站点冲突等问题，4-20mA信号对现场布线工艺的要求更低，长距离传输的抗电磁干扰能力也经过了几十年工业现场验证。对于不熟悉通讯调试的终端用户，这无疑降低了故障排查的门槛。

可靠的规格与质量控制产品在出厂前会经过严格的多级量程校准，以确保在全量程范围内的线性精度。其电路端专门设计了接线保护机制，即使现场人员不慎将电源线反接或者误触高电压，也能有效保护传感器内部电路不被烧毁。这种源自实际应用痛点的防护设计，显著降低了因人为失误造成的设备返修率。

高性价比的全生命周期成本尽管市面上存在众多电导率测量方案，但考量其全生命周期的成本，该方案优势明显。其较低的初始采购成本，结合几乎无需频繁更换备件的极低维护成本，以及避免非计划停机带来的间接生产损失，共同构成了极具竞争力的总拥有成本。对于拥有庞大仪表基数、需要分批逐步升级生产线的企业，这无疑是一种务实且经济的选择。

4. 关于选型与使用的三点核心经验

校准务需在线进行。 感应式电导率电极的测量响应与其周围液体的流动状态和管壁距离有一定关系。空罐校准或者将电极单独取出在空气中校准，往往无法完全复现实际安装条件下的寄生电容效应。建议在电极完全安装到位，且被测液体充满管道、气泡完全排净后，再进行标准液校准，这样获得的测量数据最具代表性和准确性。

关注安装位置与排气。 安装时，务必确保感应孔完全被液体浸没，且液体流动方向能够冲刷测量孔。在水平管道上，应避免安装在管道正上方或正下方，以杜绝气泡积聚或沉淀淤积影响测量回路。在电极上游若存在泵出口等可能产生大量气泡的位置，建议安装排气阀或预留足够长的直管段。

合理的量程规划。 模拟量输出的优点在于连续和无阶跃，但也受到16位DA转换芯片的物理分辨率限制。建议在PLC或DCS组态时，将转换器的电导率量程设定得比实际工况的最大波动范围稍宽，但又不宜过大。例如，工艺通常在150mS/cm至350mS/cm间波动，设定0-500mS/cm优于0-1000mS/cm，这样可以充分利用4-20mA信号的可用分辨率，提升数据采样的精细度。

5. FAQ

问：模拟信号型和数字信号型相比，测量准确度有差别吗？

答：两者的测量准确度在传感器核心层面并无差异，都源自相同的电磁感应测量模块。主要区别在于传输方式。模拟量在传输过程中可能引入微弱的线路损耗，但通常可通过校准步骤予以补偿，足以满足绝大多数工业过程控制的精度需求。

问：如果将来想升级物联网功能，现在的模拟量电极是不是就废了？

答：完全不会。只需在原有的模拟信号型电极与PLC之间，或者直接在4-20mA回路上，串接一台模拟量输入型的数据采集模块或RTU，即可将电流信号转换为数字信号，通过4G、以太网等方式发送至云平台，以最小的代价完成对存量设备的数字化改造。
