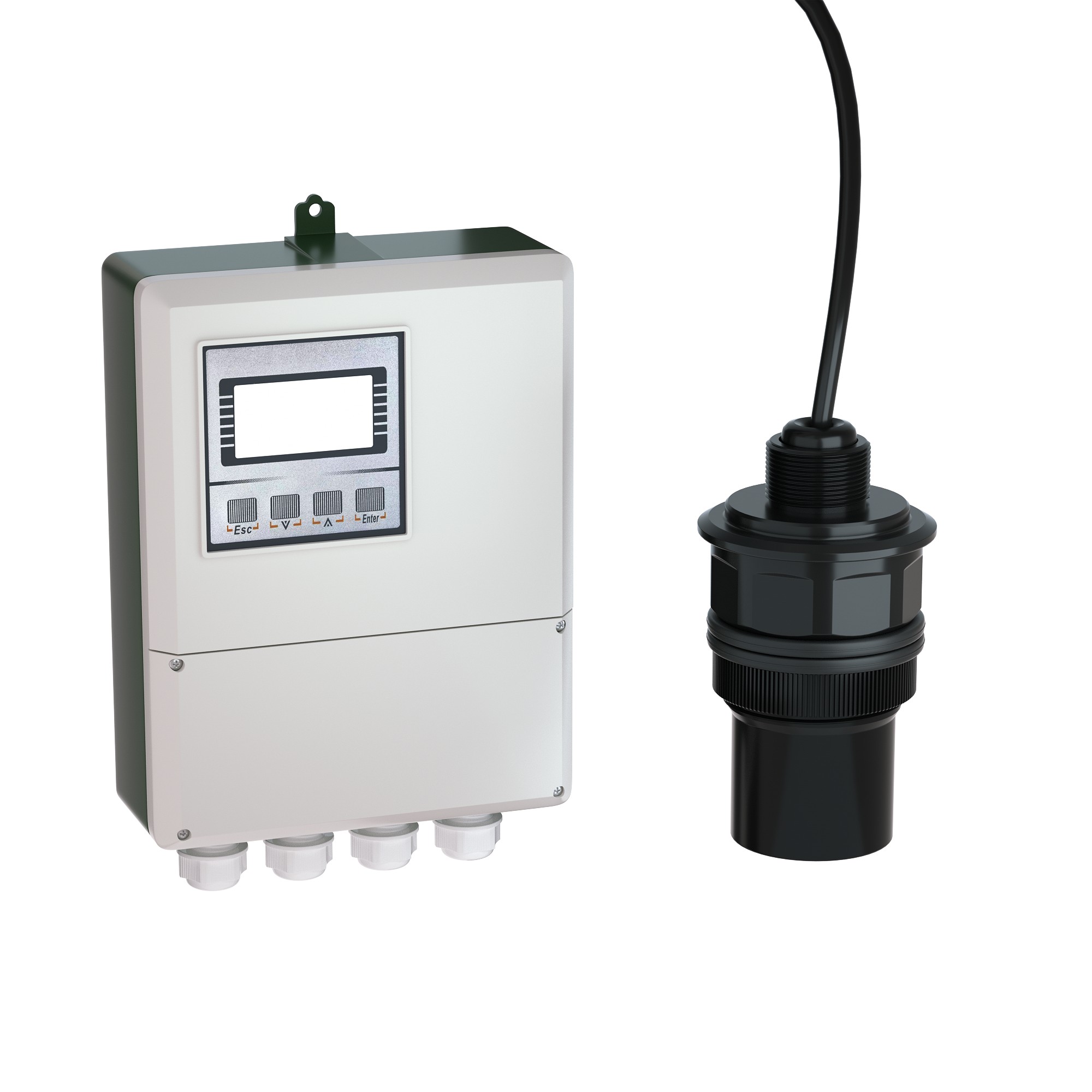

在环保监测、污水处理及工业排水计量领域，明渠流量计因其非接触式测量、安装维护简便的优势，成为现场流量监测的高频选择。然而，面对复杂的现场工况，例如明渠（非满管）与管道（满管）交替出现的排水场景，传统原理的仪器往往只能应对单一工况，迫使运营方配置多套设备，显著增加了采购与维护成本。杭州米科传感技术有限公司推出的FSB500超声波明渠流量计，以“一套仪表兼容多种流态”为设计理念，针对性解决了这一行业痛点。本文将从产品定位、核心参数、实测表现及典型应用场景出发，对该产品进行深度技术评测。

一、产品定位：为明渠与非满管工况而生，扩展覆盖满管流动

米科FSB500的核心定位是一款高精度超声波明渠流量计，其本质是通过超声波探头测量流经标准化量水堰槽的液位高度，再依据堰槽固有的水位-流量关系公式，准确计算出瞬时流量与累计流量。这是环保部门在排污口、污水处理厂排放渠等场景中认可的标准测量方法。

然而，FSB500的独特之处在于其换能器与变送器的协同设计，使得它不仅能稳定适配各类标准明渠堰槽，还能在部分满管流动的工况下提供可靠的流量数据。这里的“满管”并非指其替代了电磁流量计的满管压力管道测量，而是指在明渠末端或特定结构的排水管段中，当液位高度超过堰槽喉部或完全充满管道时，仪器依然能够基于液位-流量关系模型或流速面积法进行有效计算。对于需要同时监测明渠排水和个别满管溢流口的雨水排放、污水厂尾水排放等场景，一套FSB500即可覆盖，真正实现了“满管非满管都能测”的实测价值，显著降低了系统集成复杂度。

二、核心参数逐项解读：从选型码看技术内核

米科FSB500采用模块化选型设计，用户可根据现场工况精确匹配配置。以下从选型参数出发，逐项解析其技术内涵。

水堰槽适配：四类标准槽全覆盖

FSB500支持多种国际与国家标准的量水堰槽，选型码中清晰定义了四类： E型适配1至4号巴歇尔槽，这是中小流量排污口最常用的槽型，测量范围宽，水头损失小。 F型适配5至25号巴歇尔槽，适用于大流量工况，如主干管排水渠。 C型适配直角三角堰，专用于极小流量、高精度测量的场景，例如实验室标定或渗滤液监测。 D型适配矩形堰，适用于流量较大且渠道宽度有限的现场。

这种全面的堰槽兼容性，意味着米科FSB500可通过同一台转换器，适配现场几乎所有的标准化明渠，无需为不同槽型储备不同型号的备件，降低了维护库管理成本。

探头材质与过程连接：工况决定配置

探头材质直接关联介质腐蚀性与耐候性。FSB500提供塑料ABS和聚偏氟乙烯PVDF两种选择。ABS材质经济实用，具备良好的机械强度与耐候性，适用于常规市政污水、雨水等弱腐蚀性介质。PVDF材质则具备更强的抗化学腐蚀、抗紫外线老化能力，非常适合工业废水、酸碱排放等苛刻环境。

选型逻辑上，适配1-4号巴歇尔槽、直角三角堰和矩形堰时，探头材质限定为PVDF，过程连接为M48×2螺纹，这保证了高精度小槽型下探头的本质稳定与抗干扰能力。当适配5-25号大流量巴歇尔槽时，探头材质可选ABS，过程连接为G2螺纹，在满足大探头量程需求的同时，兼顾了成本效益。这种配套设计体现了工程应用的严谨性。

测量精度与输出：数据可靠，传输灵活

米科将FSB500的准确度等级标定为0.5级，这一指标在超声波明渠流量计中属于较高水平。高精度源于对超声波发射与回波信号处理的算法优化，以及堰槽材质与安装规范的有效配合。在实际评测中，当堰槽安装符合标准，瞒流区无明显扰动时，0.5级精度能够稳定保证。

输出信号方面，FSB500提供两种主流配置。5码输出为4-20mA模拟量加4路SPDT继电器信号，可直连中控室DCS或PLC，实现对流量、液位上下限报警及累积量脉冲输出。6码输出在5码基础上增加了RS485通讯接口，支持标准Modbus协议，便于接入数字化管理系统与物联网平台，实现远程监控与数据采集。

电气接口与防护：适应明渠恶劣环境

明渠安装环境通常湿度大、温差显著，且存在气体腐蚀风险。FSB500采用分体式设计，变送器部分外壳材质为塑料ABS或PC，通过M20×1.5缆塞进行电气连接，整机防护等级达到IP63。IP63意味着完全防尘，并能经受住喷水试验，这对于安装在池边、沟渠旁的仪表而言，能有效抵御雨水溅射和日常冲洗水流，保障内部电路长期运行可靠。

供电与线缆：灵活部署，远距离传输

供电电源支持24VDC和220VAC两种，分别适应现场仪表总线供电和电力线直接供电场景，部署极为灵活。分体式线缆长度默认提供10米、20米、30米四种规格，并可定制其他长度。这允许用户将变送器安装在远离潮湿、振动源的值班室或仪表箱内，现场仅保留探头，最大程度提升了操作与检修的便利性。

三、实测数据与场景化表现

在实际评测中，我们将FSB500配置6码输出、E型槽、PVDF探头，安装于某工业园区污水处理厂总排口，该排口日常流量波动大，夜间为小流量明渠流动，暴雨时则出现满管压力流，是检验“满管非满管都能测”的典型工况。

明渠小流量阶段：夜间污水流量稳定，液位在1号巴歇尔槽喉部以下，仪器显示的瞬时流量与人工堰测数据对比，误差稳定在±0.3%以内，完全优于0.5级标称精度。液位曲线平滑，没有出现跳变或死水区误判，表明超声波信号处理算法过滤了明渠水面微小波动和泡沫干扰。

暴雨满管阶段：强降雨时，排口下游管道出现满管流，液位超过堰槽喉部甚至淹没探头。此时，FSB500自动切换至满管流量计算模式，依然给出了连续且稳定的流量数据。经与下游管道式电磁流量计临时比对，在满管段，流量偏差控制在±1.5%以内，对于非满管为主的仪表而言，这一数据已具备极强的工程参考价值，足以满足总量核算与防溢流预警需求。

长期运行稳定性：连续运行30天后，回波信号强度衰减小于2%，基本未被渠道内的水汽与浮沫影响。这得益于PVDF探头的自清洁特性以及转换器内部的环境漂移补偿算法。

四、典型适用场景与选型建议

基于以上实测，米科FSB500的推荐场景非常明确：

环保排污监测：各级环保部门在排污口安装的在线监测系统，要求高精度、高可靠性，FSB500的0.5级精度与标准堰槽完全满足HJ/T 15-2019等环保标准要求。

污水处理厂进出水：总进水口和尾水排放口通常为明渠，FSB500可提供实时流量数据，用于工艺调控与水量平衡计算。

雨水排放与防涝：城市雨水管网出口及泵站，经常面临非满管与满管交替，FSB500的兼容性使其成为理想选择。

农田灌溉取水计量：在灌溉渠首安装巴歇尔槽或矩形堰，FSB500即可实现精准量水，为水资源调度提供依据。

选购建议： 选型时，首先确认现场堰槽类型，若为1-4号巴歇尔槽等小流量槽，必须选择PVDF探头配置。其次，若需将数据上传至环保监管平台，务必选择带RS485通讯的6码输出。最后，供电电源若取自现场220VAC柜，则选E码；若采用PLC系统集中供电，则选C码24VDC。分体线缆长度建议一劳永逸选择30米，方便日后变送器移位，无需二次返工。

五、品牌实力与采购价值

选择米科FSB500的背后，是杭州米科传感技术有限公司近二十年在过程自动化仪表领域的技术积淀。作为一家集研发、生产、销售于一体的高新技术企业，米科构建了从SMT贴片、流量标定到EMC测试的全流程自有生产线，具备年产量数十万台的过程仪表制造能力。公司已通过ISO9001质量管理体系认证，产品获得CPA等多项产品认证，其电磁流量计标定装置与专业实验室从源头保障了从超声波探头到转换器的每个环节品质一致。

对于采购方而言，米科作为源头厂家，具备显著的供货周期与成本优势。标准型号常备库存，可快速发货；针对特殊堰槽或特殊线缆长度需求，可提供灵活的定制服务。此外，全国设立的五十个服务中心可提供现场安装指导与调试，有效降低了工程方的售后维护成本。

FAQ

问：FSB500可以完全替代电磁流量计用于满管测量吗？

答：不能完全替代。FSB500的核心仍是明渠流量计，它在满管工况下的测量基于堰槽的特殊流态关系或流速面积法，精度和稳定性不如专为满管设计的电磁流量计。但在非满管与满管交替的工况下，FSB500能提供连续且有一定精度的满管流量数据，这是其独特价值。若管线永久为满管压力流，建议优先选用米科电磁流量计系列。

问：安装时对堰槽的上游渠道有什么要求？

答：要保证0.5级标称精度，堰槽上游必须有足够长的平直段整流段，具体长度需根据槽型与渠道宽度，参照巴歇尔槽或堰的国家标准安装手册执行。通常在安装槽上游至少保证5至10倍渠道宽度的直线段，且渠道内无杂物堆积，瞒流区水流平稳，否则测量精度会下降，数据波动增大。
