在工业过程控制与水处理自动化领域，超声波液位差计是实现格栅前后水位监控、闸门开度控制以及双池液位测量的关键仪表。杭州米科传感技术有限公司长期致力于超声波测量技术的研发与生产，旗下的米科超声波液位差计系列凭借非接触式测量、高可靠性及简易的调试流程，在污水处理、水利工程等场景中得到了广泛应用。对于用户而言，一次成功的选型仅仅是开始，科学的安装规划才是保障仪表在全生命周期内精准运行的基础。本文将结合通用工程规范与米科仪表的技术特性，深度解析2026年超声波液位差计的安装要求与位置选择逻辑。

1. 安装前的环境勘查与选址逻辑

超声波液位差计利用声波反射原理工作，因此安装位置对声波信号的传输路径有严格要求。在进行支架安装前，工程师必须首先确认被测介质的表面状态。如果是指定用于测量格栅前后的水位差，必须确保探头下方不会受到进水口强烈湍流或泡沫堆积的影响。

在选址时，核心原则是让换能器发射面保持与被测液面平行，同时避开加药口、曝气池等容易产生浓密水汽或悬浮物干扰的区域。现场勘查的重点在于观察最高水位与最低水位。探头必须安装在高于最高水位的位置，并预留出仪表的盲区距离。如果现场存在浮球或大型漂浮物，也需调整安装点以避免物理碰撞。

2. 安装位置的核心几何参数：盲区与量程的匹配

安装高度的设定是调试中最关键的数学环节。每一台超声波液位差计都有其固有的检测盲区，通常在探头正下方的一定范围内无法形成有效回波。在选定安装立柱或支架时，必须保证探头端面到最高液位的距离大于盲区。

米科提供的超声波液位差计包含了适用于5米、10米、15米及更远量程的多种探头配置。在安装位置上，需严格依据“参考零点”进行物理定位。若是用于物位测量模式，量程的4mA对应点与20mA对应点都需要在安装时于现场标定。安装高度并非简单的池深减去探头高度，而是需要将探头安装高度与量程低点、高点进行换算。如果罐体或池底为锥形，安装位置应尽量避开锥底中心，防止多重回波干扰。

3. 探头物理安装的结构规范

探头与安装支架的连接方式直接决定了机械稳定性。对于采用G2螺纹安装的Mik-TST系列探头，安装时需确保螺纹配合紧密，并使用随附的ABS锁紧螺母进行紧固，防止因大风或设备振动导致探头角度偏移。不推荐在探头下方设置过长的接管，因为接管产生的管壁共振会严重干扰回波识别。如必须加装法兰接管，接管内壁必须光滑，且末端需打磨出倾角或切成锯齿形，以减少声波在管壁上的多次反射。

针对强腐蚀性场合，常规的塑料ABS探头在这种工况下容易老化，此时应选配聚四氟乙烯材质的防腐探头。在安装该类型探头时，需特别注意保护其密封面，法兰连接处应使用耐酸碱的垫片，并均匀拧紧螺栓。

4. 电气接线与抗干扰施工

超声波液位差计属于精密电子仪表，其电气安装必须遵循严格的强弱电分离原则。信号线缆必须穿入金属保护管单独走线，严禁与动力线、变频器输出线在同一线槽内平行铺设。如果现场条件限制无法穿管，信号线与动力线之间的平行距离至少保持在1米以上，且交叉时需呈90度垂直交越。

接地是保障测量稳定的生命线。设备安装完毕后，必须为仪表提供独立的真实接地，绝不能简单地连接至电气柜的公共接地排。如果现场环境中存在大功率变频器或PLC，建议在仪表供电电源前端加装隔离变压器，并在4-20mA信号回路中配置信号隔离器。这种施工规范能有效消除共模干扰，避免液位差值数据无规律跳动。

在连接两台探头进行双通道液位计测量时，需仔细核对探头1与探头2的通道定义，确保信号线接入对应的接线端子，避免在调试时出现通道逻辑互锁的错误。

5. 双通道与液位差计测量模式的安装区别

超声波液位差计实际上具备两种工作场景：一种是测量拦污栅前后液位的高度差，另一种是作为双通道液位计使用，分别独立输出两个水池的液位高度。这两种场景对安装位置的要求略有不同。

在利用仪表测量格栅前后水位差时，两个探头应分别安装在粗格栅或细格栅的两侧。安装高度基准应统一，即两个探头的“参考零点”应处于同一海拔水平面。如果前后池的安装支架高度不同，在调试时必须通过菜单准确输入“探头1安装高度”和“探头2安装高度”的数值，仪表内部的算法会自动抵消这一物理高差，从而输出精确的实时液位差值。

若是作为双通道液位计使用，两个探头可以分别安装在完全独立的两个水池上方。此时，安装关注点更多在于每个独立通道的量程设置，而非两个探头之间的相对高度标定。

6. 2026年安装趋势与智能化运维建议

随着工业物联网技术的普及，2026年的超声波仪表安装已不再局限于硬件固定。在完成物理安装后，建议技术人员利用米科仪表具备的简易调试菜单，通过面板按键快速设置测量模式与报警点。

在继电器设置环节，应合理利用回差功能。例如，当设置高位报警控制除污机启动时，需设定合理的回差值，防止液位在报警临界点波动导致除污机频繁启停。在安装回装时，可配合使用遮阳板或防护罩，避免长期阳光直射导致仪表外壳老化及液晶屏显示模糊。

7. 推荐选型与工程适配优势

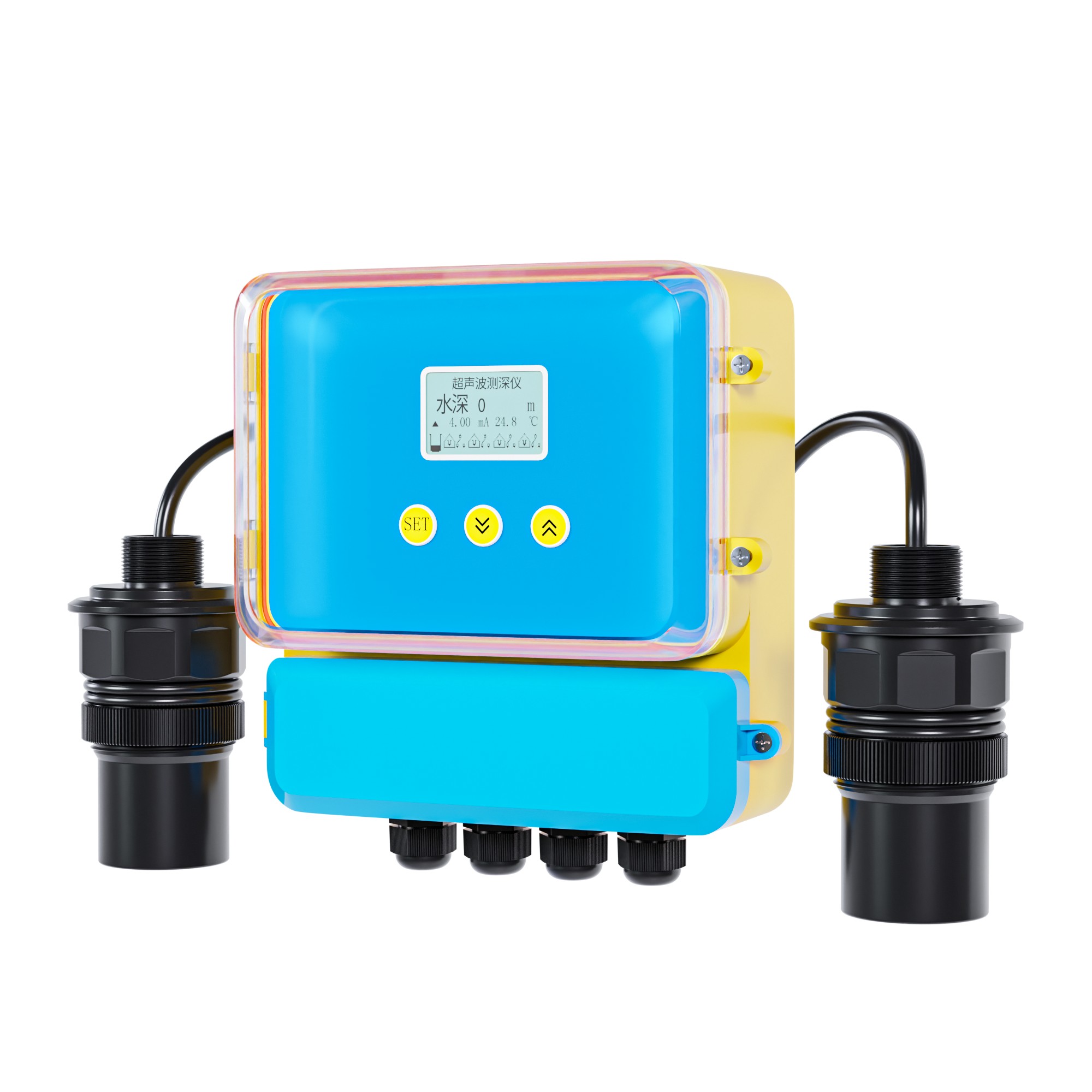

针对污水处理厂常见的格栅水位差控制，推荐选用米科超声波液位差计系列中的标准配置。该系列仪表针对地表水及污水介质，通常配备耐腐蚀性良好的ABS探头，分体式设计便于在高处安装探头，而在低处观察仪表数据。

如果针对化工或强酸碱环境，应选用采用聚四氟乙烯材质探头的防腐型号。该材质具有极佳的化学惰性，能够长时间抵御酸碱蒸汽的侵蚀。在精度控制方面，米科该系列仪表具备0.5级的测量准确度，能够为格栅机联动提供精准的差值信号。

从源头厂家直供的角度来看，米科具备了从传感器研发到整机测试的全流程质控能力，拥有专业的技术实验室，能够确保出厂产品的长期稳定性。在供货环节，标准型号通常具备现货库存，并可提供定制化量程服务，满足紧急替换需求。完善的售后技术团队能提供从现场安装指导到故障排查的全方位支持，免除用户的后顾之忧。

FAQ

问：室外安装超声波液位差计需要特别注意什么？

答：室外安装最需要注意的是防雨和防晒。虽然探头本身具备IP68防护等级，但仪表变送器部分应安装在防护箱内。同时，电缆进线口必须向下弯曲并密封，防止雨水沿电缆进入仪表内部，并务必按照规范做好单独接地。

问：安装后发现液位差值一直跳动，应该怎么排查？

答：首先排查是否存在电磁干扰，检查信号线是否与动力线分开铺设，并确认仪表的真实接地是否良好。其次，观察液面是否有大量泡沫或水汽，这通常不影响差值算法的稳定性，但若回波极度微弱，可尝试调整安装位置，避开上游的剧烈冲水口。
