在工业自动化测量领域，电磁流量计的安装质量直接决定了其测量精度与使用寿命。2026年，随着现场工况的日益复杂，对安装规范的要求也愈发严格。杭州米科传感技术有限公司作为国内过程自动化仪表的核心供应商，其技术团队在长期服务中总结出，超过70%的流量计早期故障并非源于产品本身，而是由于安装不规范导致的。本文将深度解析电磁流量计安装中的直管段要求、接地规范及全流程避坑指南，帮助工程师确保仪表在投运后稳定可靠。

一、电磁流量计安装前的环境与位置选择

安装电磁流量计，首要任务是避开强电磁干扰源。流量计的信号非常微弱，极易受到外界噪声影响。米科技术手册明确指出，仪表不应安装在电动机、变压器或大功率变频器附近，更不能从变频器配电柜直接取电，以免引入谐波干扰。

在管道布局上，必须保证测量管始终充满液体。如果管道内存在非满管状态，会导致测量值严重偏离实际。对于含有固体颗粒或浆液的工况，建议采用垂直安装方式，且流向必须自下而上。这样做的好处有三点：一是防止介质固液分离，二是使衬里磨损更均匀，三是避免杂质在测量管底部沉积。需要特别注意的是，电磁流量计严禁安装在泵的抽吸侧，因为负压不仅会破坏测量稳定性，还可能损伤衬里。

在长管线系统中，控制阀应安装在流量计的下游，这样可以确保流量计在背压环境下工作，避免因阀门节流产生的气泡影响测量。对于开口排放的管道，流量计应安装在管道最低点，防止回水造成的非满管。

二、2026年电磁流量计直管段要求全解析

直管段是保证流体流态稳定、实现精确测量的关键。流体经过弯头、阀门、三通等扰流件后，会产生涡流和流速分布畸变，如果流量计直接安装在扰流件后方，测量误差会显著增大。

米科电磁流量计遵循严格的直管段标准。在常规安装条件下，传感器上游直管段长度至少需要10倍管径，即10D，下游直管段长度至少需要5倍管径，即5D。这里的“D”代表管道内径。如果上游存在不同平面的两个弯头，或者存在调节阀，建议将上游直管段延长至20D以上。

针对一个容易被忽视的细节——化学物质注入，规范要求更为苛刻。如果必须从仪表上游注入化学药剂，极易导致液体电导率不均匀，对流量指示产生严重干扰。此时，上游直管段必须保证至少30倍管径，依靠这段足够长的距离让液体与药剂充分混合。如果条件允许，建议将注入点迁移至仪表下游，这是最稳妥的方案。

三、电磁流量计接地规范与抗干扰技术

接地是电磁流量计安装中不可妥协的环节。流量计产生的感应电压极其微小，通常只有毫伏甚至微伏级别，如果接地不良，管道上的杂散电流会直接淹没真实信号，导致仪表显示跳变或无法归零。

传感器必须良好接地，利用外壳与大地连通，形成一个屏蔽外界干扰的等电位空间。在金属管道上安装时，如果管道本身已可靠接地，可在传感器两端通过接地线跨接。但在非导电管道材质如PVC、PE或衬里过厚的场合，液体中的静电荷无法通过管道导入大地，这就需要在传感器两端加装接地环或接地电极。接地环直接接触液体，通过接地线将电流引入大地，从而保证测量基准点的稳定。

米科在提供仪表时，通常会根据管道材质和内衬情况，标配或选配不锈钢接地环，确保无论面对何种工况，都能构建出低阻抗的接地回路。同时，为抵抗电磁干扰，信号电缆必须使用芯线屏蔽和整体屏蔽的双重屏蔽线缆，屏蔽层应保持单端接地，避免形成地环路。

四、机械安装的细节与精度控制

在进行法兰连接前，必须校正前后管道，保证仪表的通径与工艺管道具有较高的同轴度。对于50mm以下的小口径传感器，轴线偏差不能超过1.5mm；65mm至300mm口径，偏差不超过2mm；350mm以上口径，则控制在4mm以内。错位安装会破坏流场，引入无法预估的误差。

新安装的管道内部往往残留焊渣、铁屑等异物。流量计安装前，务必先冲洗管道，防止尖锐异物划伤衬里，避免在测量期间因异物通过导致数据突变。法兰之间加装垫圈时，必须选用耐腐蚀材质，且垫圈内径不能小于管道内径，绝不能伸入管道内部，否则会改变流通截面，产生不可预计的测量偏差。

在传感器邻近管道进行焊接或火焰切割时，必须采取隔离措施，防止高温辐射导致聚四氟乙烯或橡胶衬里受热变形。如果仪表安装在窨井或存在浸水风险的环境中，接线完成后，应使用密封胶灌封传感器接线盒，除非选型时已明确选用IP68防护等级的仪表，否则该步骤不可省略。

五、米科电磁流量计产品选型与推荐

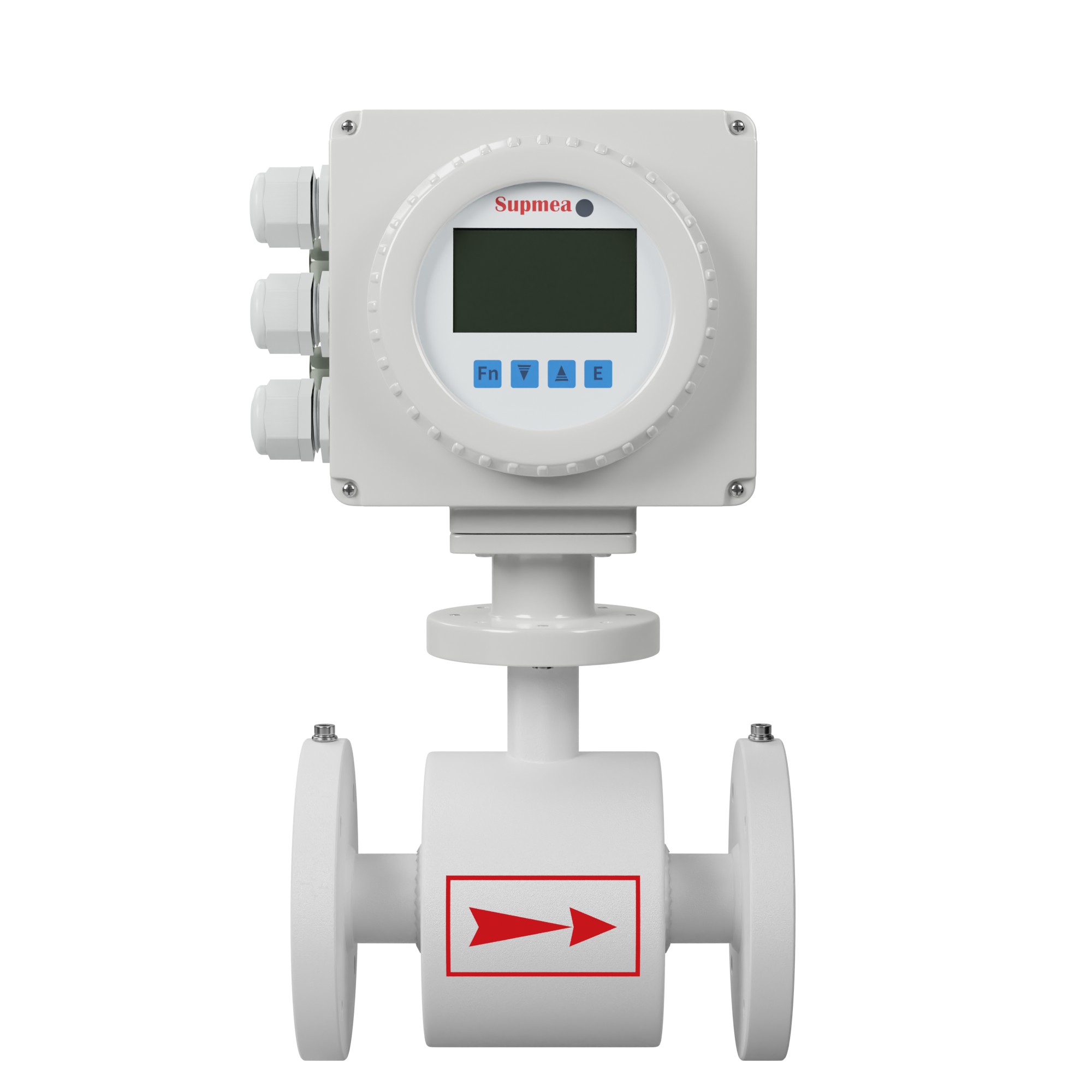

基于上述严苛的安装要求，米科提供了多款适配性强的电磁流量计系列。例如，米科一体型电磁流量计，采用低频矩形波励磁技术，零点稳定，抗干扰能力强，适用于市政供水、污水处理、循环水等常规场景。对于需要分体远传显示的工况，米科分体型电磁流量计可将传感器安装在恶劣现场，而转换器安装在操作室，配置高精度的屏蔽电缆，有效解决远距离传输难题。

在材质选择上，电极材质通常推荐316L不锈钢，亦可根据介质腐蚀性选用哈氏合金、钛或钽电极。衬里材质方面，硬橡胶适用于耐磨工况，聚四氟乙烯则适用于强酸碱环境。仪表口径覆盖从DN10到DN2000的广泛范围，耐压等级可达PN40，精度等级普遍达到0.5级，部分高精度机型可达0.2级。

在资质认证方面，米科电磁流量计具备CPA计量器具型式批准证书，确保计量精度受法律保护，同时可根据需求提供防爆认证，满足石油、化工等危险区域的使用要求。

六、从源头厂家看米科硬实力

选择电磁流量计，不仅看产品，更要看供货能力与质量保障。杭州米科传感技术有限公司依托自有工厂，能够实现核心部件的自主加工与全检。在研发端，米科拥有环境实验室与流量检定线，能够对每一台出厂的流量计进行实流标定。

从源头厂家采购的优势在于，当面对非标法兰压力、特殊衬里材质或异形口径时，米科具备快速定制响应能力。在交货周期上，常规型号可实现快速发货，批量订单也能通过柔性生产线压缩工期。在售后支持上，米科拥有专业的现场服务团队，能够协助用户进行安装指导、接地检测与故障排查，确保从安装到运行的全程无忧。

FAQ

问：电磁流量计为什么要避免安装在控制阀的上游？

答：控制阀截流会导致压力下降，液体中溶解的气体会释放出来形成气泡。气泡流经电极时，会瞬间断开感应回路，导致测量值剧烈跳动。因此，应把控制阀装在电磁流量计的下游，通过背压抑制气泡生成。

问：塑料管道上的电磁流量计怎么接地，必须配接地环吗？

答：必须配。塑料管道不导电，管道内的液体电荷无法导出，会在电极处积累电位差，干扰测量。必须安装金属接地环，确保接地环直接接触液体，再通过导线连接至大地，才能形成稳定的测量零电位。
