在工业过程控制与能源计量领域，对气体流量的精准测量是保障生产安全、提升效率、实现精细化管理的关键环节。热式气体质量流量计作为一种基于热扩散原理的直接式质量流量仪表，凭借其无需温度压力补偿、宽量程比、结构坚固等显著优势，已广泛应用于烟气排放监测、压缩空气系统计量、化工过程气体控制、半导体制造、生物制药以及天然气计量等多个行业。它直接输出气体的质量流量，从根本上解决了因工况温度、压力变化导致的测量误差问题，为流程工业提供了可靠的数据支撑。

一、核心原理与内部构造

热式气体质量流量计的核心工作原理是热扩散技术，具体实现方式主要为恒温差法。仪表传感器部分通常包含两个高精度的铂电阻温度传感器。其中一个作为基准传感器，持续测量流经气体的实际温度（T1）；另一个则作为速度传感器，被持续加热至一个高于气体温度（T2）的恒定值。两者之间维持一个恒定的温差（ΔT = T2 - T1）。当气体流过传感器时，流动的气体分子会带走速度传感器上的热量，导致其温度有下降趋势。为了维持预设的恒定温差，仪表的控制电路会动态调节对速度传感器的加热功率（电流）。气体流速越快，带走的热量越多，所需维持温差的加热功率就越大。因此，加热功率的变化量与气体的质量流速（即单位时间内流过传感器的气体质量）之间存在着确定的函数关系。通过精确测量这一加热功率，即可直接计算出气体的质量流量。从原理公式 V = K [Q / ΔT]^1.87 / ρ_g 可以看出，流速V与加热量Q、恒定温差ΔT以及气体密度ρ_g相关。由于采用了恒温差控制，且传感器温度自动恒定高于介质温度约30°C，该原理本身已内在补偿了介质温度变化的影响。同时，通过内置算法对气体密度进行实时计算与补偿（基于输入的标准状态密度、实时工况压力与温度），最终实现了对工况压力、温度变化不敏感的真正意义上的质量流量测量。

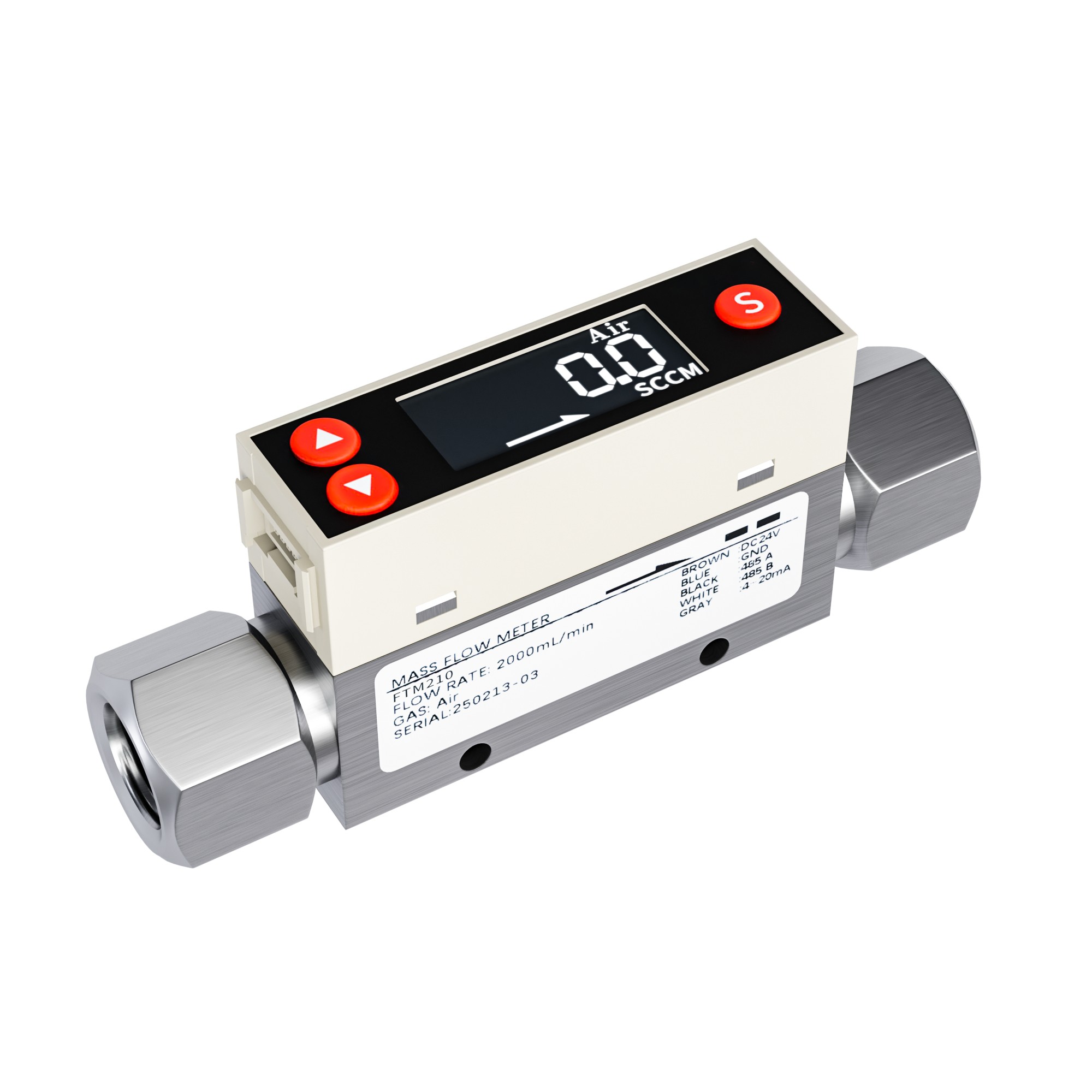

从内部构造来看，一台典型的热式气体质量流量计主要由传感器探头、变送器（信号处理单元）和显示/输出单元构成。传感器探头是核心测量部件，其结构根据安装方式分为插入式和管段式。插入式探头适用于大口径管道（通常DN65至DN1000），通过焊接底座或法兰底座安装，探头长度可根据管径定制，以确保传感器位于管道中心流速区域。管段式则是一个完整的测量管段（通常DN10至DN300），两端带有法兰、螺纹或卡箍连接，适用于中小口径管道，测量精度通常更高。传感器材质普遍采用316L不锈钢，以应对多数工业气体的腐蚀。变送器部分集成了高精度测量电路、微处理器和通讯模块，负责执行恒温差控制、信号放大、线性化处理、密度补偿、流量计算及多种输出信号的生成。外壳一般采用压铸铝合金，防护等级可达IP65，确保在恶劣工业环境下的可靠性。

二、技术参数与运行特性

在标准技术参数方面，热式气体质量流量计的性能指标明确。其流速测量范围宽广，通常可达0.1 Nm/s 至 100 Nm/s（部分型号上限可达120 Nm/s），量程比宽，有利于应对流量波动大的工况。测量精度方面，管段式产品通常可达±1.5%读数，插入式产品典型精度为±2.5%读数。仪表响应时间快，一般小于1秒。它适用于绝大多数常见稳态气体，如空气、氧气、氮气、氩气、天然气、沼气、烟气等，但对于乙炔、三氯化硼等化学性质不稳定的气体则不适用。介质工作温度范围宽泛，传感器可耐受-40°C至300°C的环境，转换器工作温度一般为-20°C至55°C。工作压力方面，插入式最高可达2.5MPa，管段式通常为1.6MPa。供电方式灵活，支持24VDC或220VAC，功耗通常低于7W。

其核心功能模块丰富实用。现场显示模块采用多行背光液晶屏，可同时或轮巡显示瞬时质量流量、标况体积流量、累计流量、介质温度、流速等多种参数。信号输出模块标配4-20mA模拟量输出（光电隔离，最大负载500Ω），并普遍集成数字通讯接口，如RS-485（支持Modbus-RTU协议）或HART协议，便于接入DCS、PLC或SCADA系统，实现远程监控与数据集成。部分型号还提供脉冲输出功能，用于连接流量积算仪或进行批量控制。报警功能模块可提供1-2路继电器常开触点输出，用户可设定流量上下限、空管等报警条件，用于联锁控制或安全预警。

该仪表的运行特性鲜明。首先是“直接测量质量流量”，省去了额外的温压变送器和流量积算仪，简化了系统构成，降低了总体成本与维护复杂度。其次是“宽量程比与低流速测量能力”，使其既能测量高速气流，也能检测极低的泄漏流速，在压缩空气系统节能审计和管道检漏中优势明显。第三是“结构坚固，免维护”，传感器无任何可动部件，不受管道振动影响，使用寿命长。第四是“数字化与智能化”，内部全数字化处理，参数设置灵活，支持在线组态，且具有自诊断功能。

三、适用场景与选型要点

热式气体质量流量计的适用环境广泛，但也有一些工况限制。它要求被测气体相对洁净，介质中含尘量或液滴应尽可能少，长期运行下水分含量建议低于5%，以免污染传感器影响精度和寿命。对于强腐蚀性气体，需确认传感器材质（如316L、哈氏合金等）的耐受性。安装位置应选择流场稳定的管段，避开阀门、弯头、缩径等扰流元件，通常要求前直管段长度不小于10倍管径，后直管段不小于5倍管径，以确保测量准确性。

结合实例，其细分应用行业与落地场景十分清晰。在环保行业，用于监测锅炉、窑炉排放的烟气流量，是CEMS（烟气连续排放监测系统）的关键组成部分，为环保监管和排污费核算提供数据。在工业制造领域，用于工厂压缩空气总管、支管的精确计量，是能源管理系统（EMS）的基础，帮助企业识别泄漏、评估设备效率、进行成本分摊。在化工与石化行业，用于测量反应釜进气、保护气、吹扫气以及天然气、沼气等能源气体的流量，参与过程控制与贸易结算。在半导体和生物制药行业，用于高纯度气体（如氮气、氩气、特殊工艺气体）的精密测量，保障生产工艺的稳定与安全。在市政领域，用于污水处理厂的沼气产量计量、燃气调压站的流量监控等。

对于工程设计、采购与运维人员而言，掌握科学的选型方法至关重要。选型是一个系统工程，需按步骤确认关键参数：1. 确认测量介质：明确气体种类、组分及其标准状态密度（ρ_n）。这是流量计算的基础，仪表需据此进行密度换算。2. 确定流量范围：根据工艺设计，估算出工况下可能的最大、常用和最小流量。最好能提供标况体积流量（Nm³/h）范围。结合管径，可计算出流速，确保其在仪表量程（0.1-100 Nm/s）内，且常用流量点避开量程下限（如20%以上），以保证最佳测量精度。3. 确定工艺条件：包括管道内径、工作压力（MPa）、工作温度（℃）、介质湿度及洁净度。这决定了仪表的压力等级、温度等级选型以及是否需要前置过滤装置。4. 选择仪表类型与安装方式：对于DN300及以上的大口径管道，通常选用插入式，经济性好，安装维护方便（可带压安装）。对于DN10-DN300的中小口径管道，或对精度要求更高、管道振动较大的场合，优先选用管段式。5. 选择过程连接与材质：根据管道法兰标准（如HG/T20592）、压力等级选择匹配的法兰。传感器本体和探头材质通常为304或316L不锈钢，对于腐蚀性介质需特殊指定。6. 确定输出与通讯需求：根据控制系统接口，选择4-20mA、RS-485、HART等输出组合。是否需要继电器报警输出。7. 确定供电与显示：选择24VDC或220VAC电源。是否需要现场显示。8. 确认环境与防护：确认现场环境温度、湿度、防爆要求（若有），选择相应的防护等级（通常IP65）和防爆认证型号。

四、安装与运维指南

在安装环节，需遵循以下要点以确保最佳性能：安装前务必确认管道内无杂物，传感器探头清洁无损伤。插入式流量计安装时，需在管道上开孔并焊接或法兰连接专用底座（带球阀可实现不断流安装），插入深度必须保证传感器位于管道中心轴线位置。管段式流量计安装时，需保证流量计本体箭头方向与流体流向一致，并按要求加装密封垫片，均匀紧固法兰螺栓。电气连接时，需严格按说明书线序接线，做好电缆屏蔽与接地，避免信号干扰。对于分体式仪表，传感器与变送器之间的专用电缆长度不宜过长，且需规范敷设。

日常运维是保障仪表长期稳定运行的关键。运维工作主要包括：定期巡检，观察现场显示是否正常、稳定，有无异常报警；定期（如每季度或每半年）对流量计进行零点校准，通常在工艺停车无流状态下进行；保持传感器探头的清洁，若介质较脏，需根据情况定期拆出清洗（使用软布和适当溶剂，避免损伤铂电阻膜）；检查电气接头密封是否完好，防止进水进尘；定期对比现场显示值与控制系统读数，排查信号传输问题；记录累计流量等重要数据，用于趋势分析和设备管理。当仪表出现测量值异常波动、无输出或输出恒定等故障时，可先检查供电、接线、参数设置是否正确，再检查传感器是否被污染或损坏，并参考产品手册的故障诊断指南进行排查。

综上所述，热式气体质量流量计以其独特的原理和卓越的性能，在现代工业气体计量中扮演着不可替代的角色。深入理解其技术内核，严谨遵循选型、安装与运维规范，方能最大化发挥其技术优势，为工业生产的安全、高效与智能化管理提供坚实可靠的数据基石。
