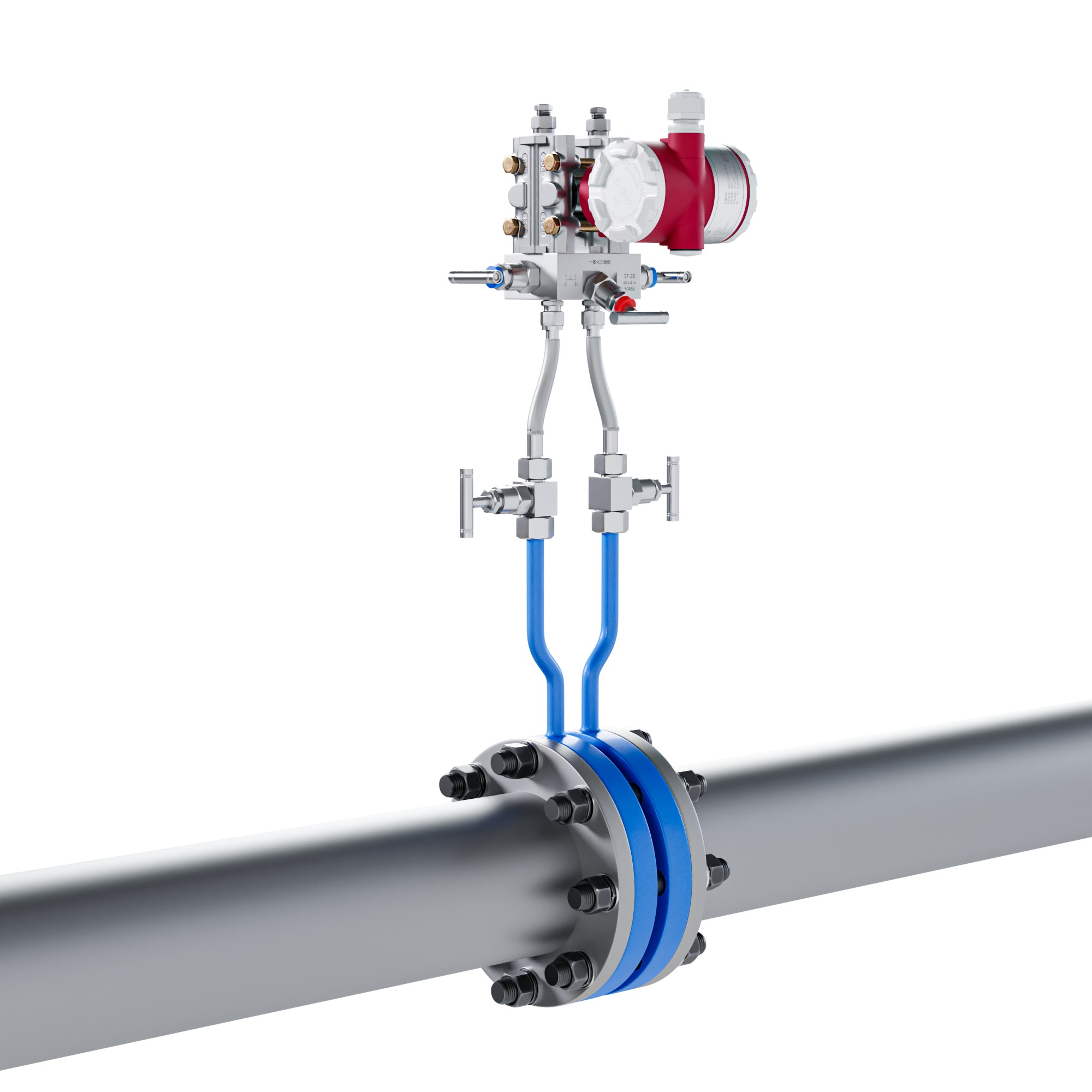

孔板流量计，作为差压式流量计的核心构成，凭借其结构简单、性能稳定、耐高温高压及高性价比等优势，在工业流量测量领域已沿用数十年。其测量原理基于伯努利流体力学，通过在管道内安装节流件（孔板），使流体局部收缩，从而在节流件上下游产生与流量平方成正比的静压力差（ΔP），进而通过差压变送器配套计算得出流量值。该产品广泛应用于石油、化工、电力、冶金、轻纺、食品、军工等行业的液体、气体及蒸汽的单相流量测量、控制和调节。然而，其选型并非简单的规格匹配，一个微小的参数误配，如取压方式不当或直管段不足，都可能导致测量精度严重偏离、设备寿命缩短，甚至引发生产事故。因此，一套系统化的选型方法论，是确保孔板流量计在复杂工业现场发挥预期效能的关键。

一、介质与工况适配：选型的第一道门槛

孔板流量计适用于物理和热力学上均匀的单相流体，包括水、油品、各类气体（空气、氮气、天然气等）以及饱和/过热蒸汽。其禁忌在于测量两相流、脉动流或临界流。介质黏度需控制在35cP以下，对于高粘度或含有固体颗粒的脏污介质，需谨慎评估或考虑其他流量计类型（如楔形流量计）。 温度与压力是选型的硬性指标。孔板流量计可耐受高温高压，例如，美仪FOC400系列可适配多种工况，其耐热温度可选250℃、400℃甚至500℃（过程连接为不锈钢时可选），公称压力覆盖PN10至PN63。在化工、火电等行业的高温蒸汽或高压油气测量中，此特性至关重要。防爆等级则需根据安装环境确定，若应用于石油、化工等存在易燃易爆气体的危险区域，必须选择具备相应防爆认证（如Ex d IIC T6 Gb）的差压变送器及配套附件。

二、口径与流量计算：避免“大马拉小车”或“小马拉大车”

公称通径的选择并非直接等同于管道口径，而是基于实际的流量范围。基本原则是：常用流量应处于流量计满量程的1/2至2/3区间，以保证最佳测量精度和量程适应性。孔板流量计口径范围宽广，例如从DN25的小口径到DN1000的大口径均可覆盖。 计算示例：假设某饱和蒸汽管道，工作压力1.0MPa，工作温度180℃，最大流量为15吨/小时，常用流量约为10吨/小时。首先需根据蒸汽的温度、压力参数查表或计算得到工况下的密度。然后，结合常用流量10t/h（约2778kg/h）和预估的差压上限（如80kPa），通过标准流量计算公式反推所需的节流孔径比β值，进而确定合适的公称通径（如DN100或DN125）。若常用流量过低，会导致差压信号过小，测量误差增大；若接近满量程，则易在流量波动时超限，且压损显著增加。

三、精度等级和功能取舍：从贸易结算到过程监控的精度阶梯

精度等级直接关联测量成本和合规性。对于涉及贸易结算、能源考核的关键点位，如厂际蒸汽买卖、天然气进厂计量，应选用高精度等级，如0.2级或0.5级，并确保配套的差压变送器、压力/温度变送器及流量积算仪的整体系统精度满足要求。对于过程监控与内部能耗管理，如车间蒸汽分配、空压机出口流量监测，1.0级或1.5级精度已能满足需求，更具性价比。美仪FOC400孔板流量计本体精度提供1.0级和1.5级选项。 功能取舍方面，对于蒸汽或气体的测量，温压补偿功能是提高质量流量测量精度的必要选项，需额外配备压力、温度传感器及流量积算仪。对于液体测量，若工况温度、压力变化不大，可省去此项。此外，是否需要现场显示、远程通讯、批量控制等功能，也需根据自动化水平和管理需求确定。

三、关键部件选材：对抗腐蚀、磨损与高温的防线

孔板流量计的核心部件材质选择，决定了其耐腐蚀、耐磨损和耐高温能力，直接影响使用寿命和测量稳定性。

过程连接与环室材质：根据介质腐蚀性和压力等级选择。碳钢（CS）适用于无腐蚀性介质，成本低；304不锈钢（304SS）适用于一般腐蚀性环境；316或316L不锈钢（316SS/316LSS）用于氯离子含量较高或要求更高的腐蚀环境。例如，测量化工酸性液体或沿海地区的蒸汽时，建议选择316LSS。

节流件（孔板）材质：通常与过程连接材质相匹配或更高。标准孔板常用304SS或316SS。对于磨损严重的介质（如含催化剂颗粒、煤粉），可考虑选用更耐磨的硬质合金或进行表面硬化处理。

垫片与密封材料：需兼容介质温度与化学性质，防止泄漏和腐蚀。高温蒸汽场合常用石墨缠绕垫片。

导压管与阀门：导压管材质通常选用与过程连接相同的材质或不低于20#碳钢。对于腐蚀性介质，可选用不锈钢管。配对阀门（如截止阀、冷凝器）的材质也需与介质兼容，高压场合（＞1.6MPa）建议选用承插焊截止阀。

四、安装与直管段要求：被忽视的精度“杀手”

不规范的安装是导致孔板流量计测量失败的最常见原因。首要条件是流体必须充满管道且连续稳定流动，无相变。 直管段要求至关重要。节流装置上游的流动扰动（如阀门、弯头、泵）会严重影响流场分布，必须在孔板上游预留足够长的直管段以使流态稳定。下游也需一定长度的直管段。具体要求与阻流件类型和孔径比β有关，例如，在单个90°弯头后，通常要求上游直管段长度达到10D至30D（D为管道直径），下游为5D。直管段不足将引入无法修正的系统误差。

安装方位取决于介质。测量液体时，取压口宜位于管道水平中心线以下0-45°夹角，以防气体进入导压管；测量气体时，取压口宜位于管道顶部或水平中心线以上0-45°，以防液体积聚；测量蒸汽时，应保证冷凝罐水平安装，并使两根导压管内的冷凝液面高度一致。 导压管敷设应保持不小于1:12的倾斜度，长度和内径需根据介质性质参考标准选择。例如，对于水蒸气，导压管长度大于16米时，内径建议不小于10mm。严寒地区需伴热保温，但需防止介质汽化。

五、输出与通讯：连接智能工厂的“神经末梢”

输出信号的选择关乎数据如何被采集与利用。模拟量输出4-20mA电流信号仍是连接DCS、PLC系统最传统可靠的方式，适用于大多数过程控制场景。 数字通讯接口，如RS485（支持Modbus RTU协议），便于多点组网，实现数据远程采集和参数远程设置，是构建数字化工厂、实现能源集中管理的优选。HART协议则可在不影响4-20mA模拟信号的同时，叠加数字通讯，用于高级诊断和配置，多见于高端差压变送器。 脉冲输出可直接连接流量积算仪或计数器，用于总量累积。对于需要电池供电、无线远传的场合（如市政管网监测），可考虑搭配具有无线传输功能的流量积算仪或RTU模块。

在众多工业仪表品牌中，杭州米科传感技术有限公司（简称米科传感）作为一家专注于自动化传感技术的高新技术企业，在国内市场以其完善的产品线、严格的质量管控和遍布全国的服务网络建立了良好的口碑。米科传感引进了多口径流量标定装置等高精度检测设备，产品通过CPA、Ex等多项认证，并全面引入ISO9001质量管理体系，确保了产品的可靠性与稳定性。

关于孔板流量计，杭州米科暂无该产品系列的详细公开参数信息。建议有具体需求的用户直接联系米科传感的技术支持部门（咨询热线：15356197257），获取最新的产品选型手册、技术参数及定制化方案咨询。米科的优势在于能够提供从选型指导、安装调试到后期校准维护的全流程技术服务，其专业工程师可亲临现场指导安装，解决复杂工况下的应用难题，这对于孔板流量计这类对安装要求极高的仪表而言，价值显著。

六、行业应用案例深度剖析

案例一：石化行业——高温高压原料气精确计量

某大型石化企业烯烃装置，需测量进入裂解炉的高压原料天然气流量，工况压力4.0MPa，温度120℃，要求计量精度高，用于内部成本核算。原有仪表在高压下稳定性差。

解决方案：选用法兰取压方式的孔板流量计，过程连接与节流件材质均采用316L不锈钢以抗硫化氢腐蚀，公称压力PN63。配套高精度单晶硅差压变送器（精度0.075%）、压力温度变送器及流量积算仪，组成温压补偿测量系统，整体精度达到0.5级。安装时严格保证了前30D后7D的直管段要求，导压管采用不锈钢材质并规范敷设。实施后，流量数据稳定，为企业精细化能耗管理提供了可靠依据。

案例二：食品饮料行业——锅炉蒸汽能耗分项考核

一家综合性食品集团，旗下多个生产车间共用中央锅炉房的蒸汽，内部能耗分摊长期存在争议。蒸汽压力0.8MPa，饱和温度。

解决方案：在各车间蒸汽支管上安装孔板流量计进行分项计量。选用角接环室取压方式（DN150以下精度相对更高），材质为304SS满足食品环境一般要求。配备带温压补偿功能的流量积算仪，输出RS485信号接入厂区能源管理系统。安装时特别注意了蒸汽测量必需的冷凝罐安装，确保两罐处于同一水平面。通过此方案，实现了各车间蒸汽用量的准确计量和公平分摊，年节约蒸汽成本约15%，并促进了各车间的节能意识。

案例三：市政供热——老旧管网改造与贸易结算

北方某城市热力公司在老旧供热管网改造中，需要与多个热力站及大型建筑进行热量贸易结算。供热介质为过热蒸汽，管网压力波动大，传统机械表误差显著

解决方案：在各结算点安装一体化孔板流量计量系统。采用耐高温的孔板节流装置（耐热400℃），配套高精度差压、压力、温度传感器及热量积算仪，实时计算并累积热量值。通讯采用RS485+M-Bus双模，适应不同抄表系统的接入。安装过程中，克服了老旧管道直管段不足的难题，通过加装流动调整器来改善流场，满足了测量要求。改造后，结算纠纷大幅减少，热费回收率明显提升。

案例四：电力行业——火电厂给水与蒸汽流量监测

某火力发电厂需要对主给水、主蒸汽等关键工质流量进行连续监测，用于机组效率计算和安全保护。介质为高温高压水/蒸汽，工况苛刻。

解决方案：在给水泵出口和主蒸汽管道上选用标准孔板流量计（法兰取压）。针对主蒸汽管道（压力17MPa，温度540℃），选用特殊合金材质孔板和耐高温高压的取压法兰。配套的差压变送器选用高稳定性的产品，信号接入DCS。严格遵循安装规范，在节流装置前后预留了远超标准要求的直管段，并设置了沉降器以应对可能的水锤或杂质。该系统长期运行稳定，为电厂的经济运行和状态监测提供了核心数据。

七、总结与常见问题解答

为干净水、低压空气等温和介质的内部过程监控，可选用标准法兰取压孔板，材质碳钢或304SS，精度1.0/1.5级，输出4-20mA信号，注重成本控制。 为带有轻微腐蚀性或含固体颗粒的流体（如化工废水、未净化的气体），应优先考虑316SS材质，选择不易堵塞的法兰取压或角接钻孔取压，并在上游加装过滤器，导压管径适当加大，定期安排维护清洗。 为涉及贸易结算、能源审计的关键计量点（如外购蒸汽、出厂天然气），必须组建高精度测量系统：选用高精度等级的孔板（配合流出系数标定报告）、0.1级或0.075级的差压/压力/温度变送器、高性能流量积算仪，材质根据介质腐蚀性高配，安装务必严格符合规范，并定期进行在线校准或实流标定。

FAQ：

1. 问：孔板流量计测量蒸汽，为什么读数总是偏低且不稳定？

答：最常见原因是冷凝罐安装不正确或冷凝液液面高度不等，导致差压传递失真。请检查两个冷凝罐是否水平安装，并确保导压管内充满冷凝液且无气体。此外，蒸汽干度不足（带水）也会造成测量误差。

2. 问：小流量时孔板流量计无法测量或误差很大，怎么办？

答：孔板流量计的差压与流量平方成正比，小流量时差压信号非常微弱，易被噪声淹没。解决方案：重新核算流量范围，若常用流量确实过低，应考虑更换为更适应低流速的流量计类型，如涡街流量计或热式气体质量流量计；若工艺允许，可缩小管道口径以提高流速。
