在水利工程、城市排水、污水处理、农田灌溉及环保监测等领域，明渠流量的精确计量是水资源管理、污染源监控和成本核算的关键环节。明渠流量计作为一种非满管流量测量仪表，其核心在于通过测量渠道内的水位或流速，结合断面参数或堰槽关系，间接计算出流量。其核心优势在于非接触或非侵入式测量，对流体无扰动，尤其适用于大流量、含杂质或腐蚀性介质的开放渠系。然而，选型失败常源于对测量原理、工况适配及堰槽选配的认知偏差，导致测量不准、设备损坏或数据无法接入系统。本文旨在提供一套系统化的选型方法论，并结合实际案例，为工程技术人员提供决策参考。
1.介质与工况适配
明渠流量计首要考量的是被测介质特性及安装环境。对于含有大量悬浮物、泡沫或易结垢的污水、矿浆，非接触式的超声波或雷达流量计是优选，其探头不与被测介质直接接触，避免了堵塞和腐蚀。例如，在污水处理厂的出水渠，水面常有泡沫和漂浮物，雷达流量计因其微波穿透能力强，受此类干扰影响小。而对于相对洁净的灌溉用水或水库泄洪道，超声波明渠流量计凭借其高性价比和成熟应用，是常见选择。需禁忌将接触式测量仪表（如某些多普勒流量计探头）用于含有尖锐固体或强磨损性颗粒的介质，以免损坏传感器。环境温度方面，主流产品工作温度范围在-10℃至60℃之间，贮存温度可达-40℃至85℃，需确保现场极端温度不超出此范围。过程压力通常按标准大气压设计，若渠道为压力管道非满管流，需确认仪表耐压值（常见为0.1MPa或0.3MPa）。防爆等级方面，标准明渠流量计通常不适用于防爆场合，若需在易燃易爆环境使用，必须选择具有相应防爆认证的特定型号。
2.口径与流量计算
明渠流量计本身无传统管道仪表的口径概念，其“量程”由配套的堰槽规格或渠道断面尺寸决定。选型关键在于确保被测流量落在仪表有效测量范围内。对于堰槽法（如巴歇尔槽、三角堰），流量范围由堰槽的喉道宽度、角度等结构尺寸决定。例如，喉道宽为0.25米的巴歇尔槽，其测量范围与喉道宽为0.50米的槽截然不同。对于速度-面积法（如雷达、多普勒流量计），流量范围取决于渠道断面（宽×高）与流速传感器量程（如0-10m/s）的乘积。一个基本原则是，常用流量应处于该堰槽或断面计算出的流量满量程的1/2至2/3处，以保证最佳测量精度和量程裕度。简单计算示例如下：一矩形灌溉渠道，底宽2米，边坡系数1:1，最大水深1米，断面近似为梯形。若选用雷达流量计测得平均流速为0.8m/s，则流量Q ≈ 断面面积 × 平均流速。需根据渠道尺寸和预期流量反推选择合适的堰槽型号或流速量程。
3.精度等级和功能取舍
精度选择直接关联应用场景的经济性与合规性。对于涉及贸易结算或环保排污收费的关键计量点，应选择高精度型号，液位测量精度需达毫米级，综合流量精度应力争优于±3%。例如，某大型化工企业向市政管网排放废水，需按量缴费，其排放口安装的超声波明渠流量计选用了0.5级精度，并定期送检，确保数据公正。对于过程监控与工艺控制，如污水处理厂的曝气池回流流量监测，±5%的精度通常可以接受，侧重于仪表的稳定性和可靠性。对于农田灌溉等一般性水量统计，精度要求可进一步放宽。功能取舍方面，若需远程数据采集与监控，必须选配RS485通讯并支持Modbus RTU等标准协议；若需联动泵阀启停或高低液位报警，则需选配继电器输出（常见为2路或4路，触点容量AC 5A/250V）；若现场仅需4-20mA信号接入PLC，则基础模拟输出型号即可满足。历史数据记录、无线传输（4G/NB-IoT）等为可选高级功能。
4.关键部件选材
明渠流量计的耐用性很大程度上取决于关键部件的材质。对于超声波明渠流量计，探头的材质至关重要。在普通水质或空气中，ABS工程塑料探头是经济之选。但在腐蚀性气体环境（如污水处理厂曝气池周边）或具有化学腐蚀性的液位测量场景，应选用聚偏氟乙烯（PVDF）、聚四氟乙烯（PTFE）等防腐材质探头。雷达流量计的天线材质同样需考虑环境腐蚀性。安装支架、堰槽本体材质也需根据渠道介质选择，玻璃钢（FRP）或不锈钢是常见选项，确保长期浸泡或冲刷下不变形、不腐蚀。巴歇尔槽的喉道部分尺寸加工必须精确，内表面需光滑，以保持标准的水位-流量关系。
5.安装与直管段要求
正确的安装是保证测量精度的基石。对于堰槽法，安装要求极为严格：量水堰槽中心线必须与渠道中心线重合，确保无偏流。堰槽上游需有足够长的平直段（通常要求大于10倍渠道宽度），以使水流平稳，水面无浪花。例如，在一条宽1米的渠道安装巴歇尔槽，其上游至少需要10米以上的顺直渠道，否则需加装整流栅格。探头安装位置需严格参照规范：巴歇尔槽水位观测点在槽上游0.1-0.5米处；三角堰和矩形堰在上游距堰板3-4倍最大过堰水深处。探头发射面需与水面平行。对于雷达或多普勒流量计，安装支架需稳固，传感器波束中心应对准渠道中心，并避开岸边涡流区。所有仪表外壳应可靠接地，在多雷区建议加装防雷装置，信号电缆宜穿管保护并远离动力电缆，以防干扰。
6.输出与通讯
输出信号的选配需与现有控制系统匹配。4-20mA模拟电流输出是接入DCS、PLC等控制系统最传统、最可靠的方式，具有抗干扰能力强、传输距离远的特点。RS485数字通讯接口则支持多点连接和更丰富的数据读写（如瞬时流量、累计流量、设备参数等），是构建SCADA系统或环保数据采集系统的标配，通常支持Modbus RTU协议。HART协议是在4-20mA模拟信号上叠加数字通信，适用于需要远程调试和诊断的场合，但在此类明渠仪表中不如前两者普及。此外，随着物联网发展，直接集成4G、NB-IoT或LoRa无线传输模块的流量计，特别适用于偏远地区、管网监测等不易布线的场景，可实现数据直接上云。
在众多工业仪表品牌中，杭州米科自动化技术股份有限公司在过程自动化领域深耕多年，其产品线覆盖多种流量测量场景。米科品牌定位为提供高可靠性、高性价比的工业测量与控制解决方案，注重产品的实用性与易用性。在明渠流量测量方面，米科提供了超声波明渠流量计等产品。

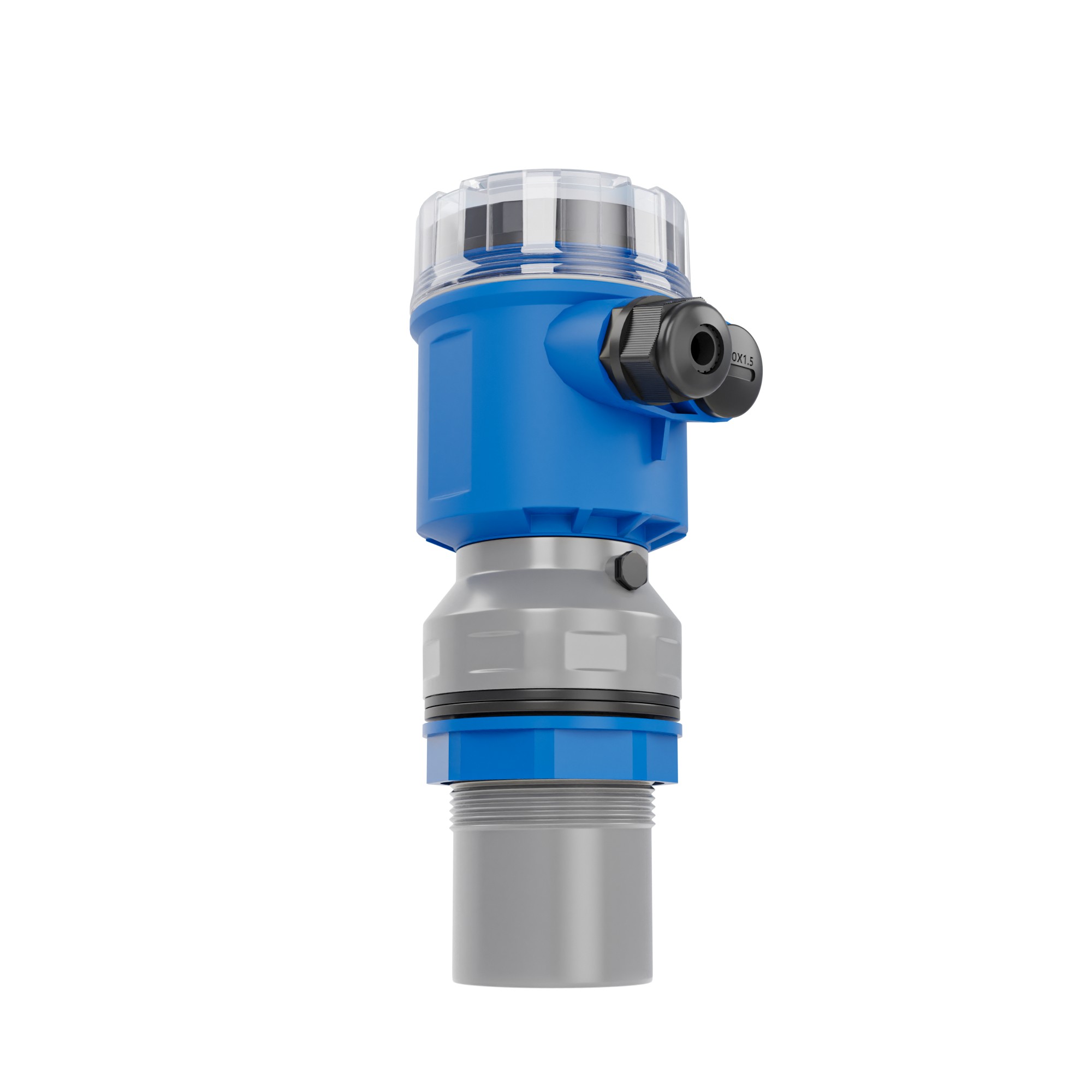

例如，米科超声波明渠流量计FSB300系列，该系列仪表集成超声波液位测量与流量积算功能于一体，适用于水库、河流、水利工程、城市供水、污水处理、农田灌溉等场景的矩形、梯形、U型明渠流量测量。其液位测量范围，一体式可达1-40米（分档可选），分体式可达1-15米；流量测量精度可达±5%。该系列支持多种输出组合：标配4-20mA输出，可选配RS485通讯（Modbus协议）及2路或4路继电器输出。供电方式灵活，支持220VAC或12-24VDC。传感器防护等级达IP65，能适应户外复杂环境。该仪表具备中文显示界面，菜单操作直观。
另一代表性型号是LMQ系列超声波明渠流量计。该系列同样采用非接触式超声波测液位原理，配合巴歇尔槽、三角堰、矩形堰等量水堰槽使用。其流量测量范围宽，从0.1升/秒至99999.99立方米/小时。液位测量精度为0.5%，流量测量精度对于符合国标的巴歇尔槽和三角堰可达1-5%。输出方面，提供四线制4-20mA模拟输出，精度0.5%，并可选配2组继电器。通讯接口可选RS485/232，支持Modbus协议。该系列产品功耗低，分体式24V供电不带继电器时功耗约2.4W。探头材质标配为ABS，可根据腐蚀环境选配防腐材质。
除了提供多样化的产品型号，米科还注重配套服务。其提供的安装指导文档详细说明了堰槽安装、传感器定位、电气接线等关键步骤。对于复杂项目，可提供远程调试支持，指导用户完成参数设置与系统联调。此外，米科拥有CNAS认证实验室和流量标定装置，可为用户提供校准服务，确保仪表投运后的长期计量准确性。
案例一（市政水务-污水处理厂）：华东某市污水处理厂需对进入生化处理单元的污水进行计量，介质为原生污水，含较多悬浮物和油脂，水面时有泡沫。渠道为混凝土矩形明渠，宽1.5米。初期选用了一款接触式仪表，探头很快被污物包裹，测量值严重漂移。解决方案：更换为米科FSB300分体式超声波明渠流量计，配套安装1号巴歇尔槽。将超声波传感器安装在槽上游观测点上方，非接触测量液位。主机安装在室内控制柜。通过RS485将流量数据接入厂内中控系统。此举彻底解决了污物附着问题，测量稳定，满足了工艺控制与内部考核需求。
案例二（环保监测-工业企业排污口）：华南一家电镀企业，其废水经处理后通过标准化排污渠排放，环保部门要求安装在线监测设备，数据需实时上传至监管平台。废水具有一定腐蚀性，且监管协议要求数据符合HJ212通信标准。工况挑战在于仪表的防腐能力和数据协议合规性。解决方案：选用防腐探头材质（PVDF）的明渠流量计，并确认其数据输出模块支持HJ212协议。在排污渠安装标准尺寸的巴歇尔槽，确保形成自由流。流量计实时测量流量，并通过4G无线模块，将按照HJ212协议封装的流量、液位数据直接上传至环保监控平台，实现了稳定、合规的在线监测。
案例三（农业水利-大型灌区）：西北某大型灌区干渠需要计量分配给不同支渠的水量，用于水费结算。介质为黄河水，含沙量高，渠道为梯形土渠，断面随季节水位变化较大。传统堰槽法因泥沙淤积维护量大。解决方案：采用雷达流量计（如FK-FSD100-E型）。该设备集成了雷达测流速和测水位功能，非接触式测量，不受泥沙影响。通过现场设置渠道的断面形状（梯形）、底宽、坡比等参数，仪表自动根据实测流速与水位计算断面面积和流量。设备安装于渠道一侧的支架上，数据通过远程无线传输至管理中心，实现了灌区水量自动化、高可靠性的计量，大大减少了人工维护工作。
为不同工况明渠流量测量选型，可遵循以下路径：对于相对洁净的水、灌溉用水及一般市政排水，超声波明渠流量计配合标准堰槽是经济实用的主流选择；对于污水、含杂质流体、或水面状况复杂（泡沫、漂浮物多）的渠道，应优先考虑雷达流量计或采用静水井安装方式的超声波流量计；对于涉及严格贸易结算或环保合规监测的场合，必须在高精度仪表的基础上，确保堰槽安装规范，并优先选择支持行业标准通信协议（如HJ212）的型号，同时建立定期校准机制。
FAQ：
1. 问：明渠流量计显示流量值波动很大，可能是什么原因？
答：可能原因有：a) 渠道上游水流不稳定，有涡流或浪涌，应检查上游直管段长度是否足够，或加装整流设施；b) 水面有大量漂浮物或泡沫持续通过测量点，干扰了超声波或雷达信号，可考虑加装静水井或选择抗干扰能力更强的雷达型号；c) 电气干扰，检查仪表接地是否良好，信号电缆是否与动力电缆分开敷设。
2. 问：巴歇尔槽的尺寸如何选择？
答：主要依据渠道内的最大和最小流量来选择喉道宽度（b）。一般原则是，在最小流量时，槽内水位应高于槽底，确保能形成测量水头；在最大流量时，水流应为自由流（下游水位低于临界淹没度），且水位不超过槽壁。通常流量小于40L/s可考虑三角堰，大于40L/s则考虑巴歇尔槽。具体型号（1-25号）需根据流量范围对照标准尺寸表选择。
