在工业电力监测与能效管理领域，开口式电流变送器因其无需断开回路即可快速安装的特点，正成为越来越多改造项目和临时监测场景的首选方案。杭州米科传感技术有限公司作为国内过程自动化仪表的重要提供商，其推出的开口式电流变送器系列产品，针对复杂的现场电磁环境和负载匹配需求进行了针对性优化。选型过程中，负载电阻的合理匹配不仅关系到测量信号的稳定传输，更直接影响整套系统的长期运行可靠性。本文将从输出信号特性、供电回路限制、现场干扰抑制以及具体应用工况出发，深入解析米科开口式电流变送器的选型逻辑。

1. 开口式电流变送器的工作原理与负载电阻的基础概念

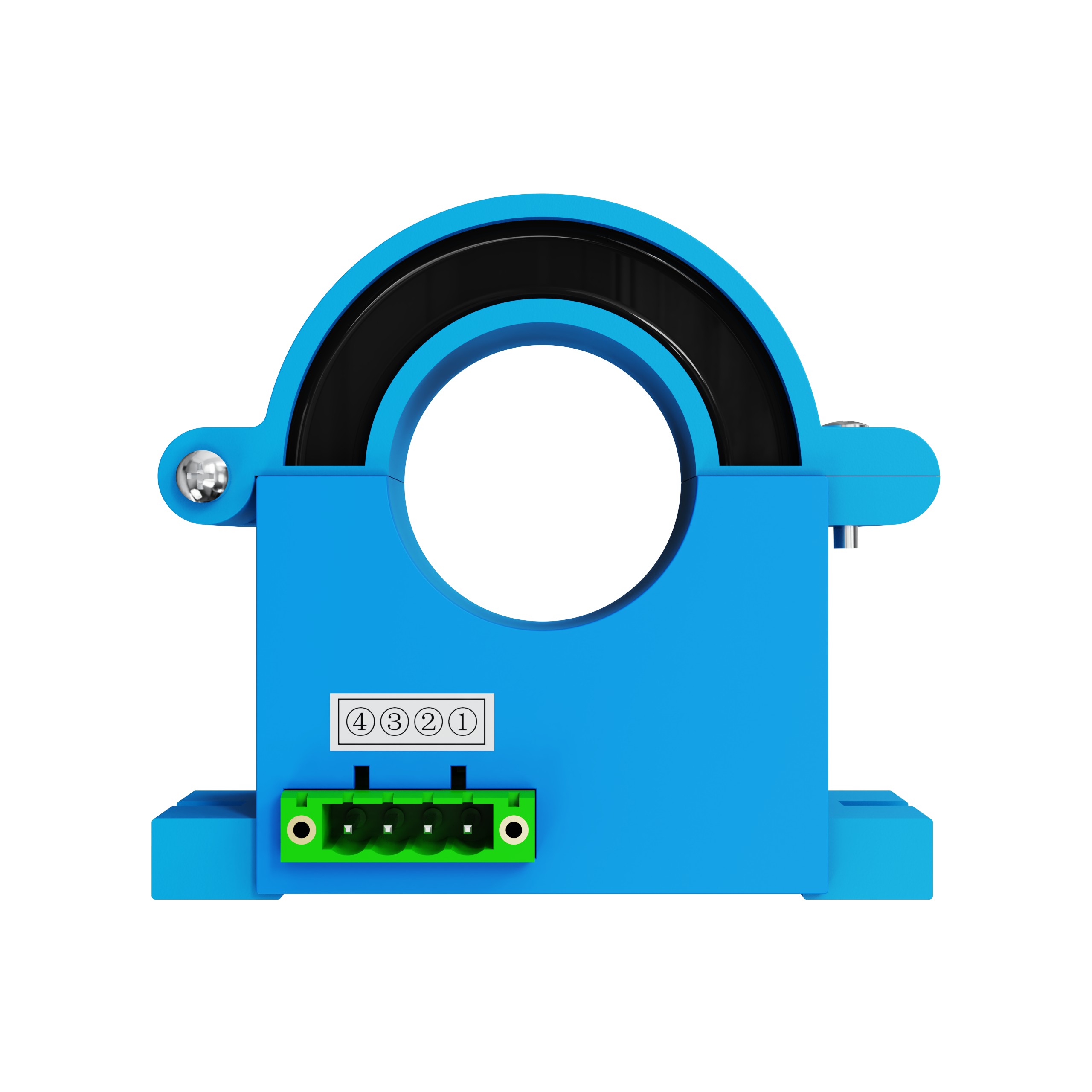

开口式电流变送器采用分裂铁芯设计，通过电磁感应原理将一次侧的大电流按比例转换为标准的直流电流或电压信号输出。这一转换链路中，输出端所接的负载电阻构成了信号回路的关键组成部分。对于常见的4-20mA电流输出型变送器，其恒流特性决定了信号电流在理论范围内不受负载电阻变化的影响，但这一特性建立在一个严格的物理前提之上：外部回路的总负载压降不能超过变送器内部电路所能提供的最大驱动电压阈值。

一旦负载电阻选型过大或接线绕制过长导致电阻累积，回路所需的供电电压将突破变送器的工作上限，输出电流便无法维持准确的对应关系，出现非线性削顶失真，直接反映在监控终端的数值偏差上。对于米科开口式电流变送器而言，其内部隔离变压器和信号调理电路的设计均围绕长期工作稳定性展开，明确负载与供电的边界条件，是确保变换精度达到标称等级的基石。在新建项目或老旧配电柜改造中，常因忽略线缆分布电阻与采集模块输入阻抗的串联效应，埋下测量超差的隐患。

2. 核心指标之一：变送器最大输出负载能力的数学依据

在实际工程配算中，负载电阻与供电电压之间存在清晰的线性约束关系。根据行业通用设计规范，在不叠加数字通讯协议的条件下，外部回路所允许的最大负载电阻由供电电源电压与变送器最低工作电压之差，除以20mA满度信号电流决定。这一计算公式直观反映了系统裕量的平衡点。

对于采用24V直流电源常规供电的米科开口式电流变送器，若其内部电路最小维持电压为10.5V，那么外部负载电阻的理论上限接近675欧姆。但考虑到电源纹波、接线端子接触阻抗以及现场温度对铜导线阻值的漂移影响，实际工程设计中必须留出充足的降额空间。如果将负载电阻强行用到理论极限边界，任何微小的电源跌落或接线老化电阻增加都会使变送器越过线性区拐点，引发信号闪断或上限卡死。在高原或高温环境应用中，这一裕量的预留更应从紧从严。

3. 复杂工况下的非线性干扰与负载匹配的联动效应

负载电阻匹配问题并非仅存在于直流阻抗的静态计算层面，在现场变频器出线侧或大型电机启动瞬间，高频共模干扰与地电位波动会透过分布电容耦合进信号回路。此时，负载电阻的阻值和布置位置将决定干扰电流的泄放路径与共模抑制能力。较低的输入阻抗有利于减少静电耦合干扰的感应电压幅值，但同时会对变送器的驱动能力提出更高要求。

米科开口式电流变送器在输入输出之间设计了高隔离耐压的光电与电磁双重隔离结构，能有效阻断来自一次侧母排的瞬态高压尖峰。但若二次侧负载电阻设置不当，导致信号线与大地之间形成高阻抗环路，外部空间的强磁场依然会在线缆屏蔽层与信号芯线中感应出工频或高频噪声电压。尤其当变送器安装位置紧挨大电流铜排而负载采集端又远在数十米外的中控室时，单纯依据波形平坦的实验室条件去估算负载上限，往往会遗漏现场电磁兼容带来的动态误差。

4. 长距离信号传输的负载分配与导线电阻补偿策略

电流型信号优于电压型信号的核心优势，在于其不受传输导线电阻压降影响的恒流特性。但这一定性结论的前提是，整个传输回路的总电阻必须处于变送器驱动能力窗口之内。当信号需要跨越厂区，总传输距离达到数百米甚至上千米时，信号电缆本身的直流环路电阻将成为负载电阻中不可忽略的组成部分。

选型阶段，需要根据电缆的截面积与敷设长度，精确计算出导线的双线总阻值，并从负载电阻预算中将其优先扣除。米科技术团队在为现场提供支持时，会协助用户将集散控制系统或远程终端单元采集端口的内部采样电阻、本安安全栅的内阻以及后备浪涌保护器的串联电阻一并纳入总负载计算表。在特定改造项目中，若因现场既定布线电阻已占据负载预算的大半，则可考虑选择修改输出配置或增加信号隔离中继模块，使米科变送器负载侧始终运行在中位负载区。

5. 米科开口式电流变送器的性能适配与内部设计防护

米科交流电流变送器系列针对工业现场的低频到中频电流测量进行了优化，输入频率范围覆盖40Hz至1000Hz，既能满足工频电力监控，又能适应部分变频输出或中频加热电源的谐波测量需求。其测量量程从0-20A到0-100A等多种分段可供选择，方便用户根据实际回路的常用一次电流范围进行精细匹配，避免长期使用在量程低端而带来的相对误差放大。

在信号输出与供电配合上，该系列产品标配24V直流供电，并支持标准的4-20mA或有源电压信号输出。内部线路板采用防腐工艺处理，接线端子清晰标记，确保在潮湿或腐蚀性气体环境中端接电阻的长期稳定接触。外壳结构紧凑，支持标准DIN35导轨或平面螺钉安装，不仅方便在密集的仪表柜中并排布置，也利于维护时快速拆装。米科遵循严格的有害物质限量标准，对电子元器件中铅、镉、汞等物质实施严格管控，符合绿色制造与工业产品环保准入要求。

6. 选型全流程：从一次电流量程到终端负载阻抗的系统闭环

开口式电流变送器的选型不应割裂为仪表选型和回路配算两个孤立环节。第一步骤是确定被测回路的额定电流与可能出现的短时过载峰值，据此选定一次侧量程范围，使正常工作点落在满量程的三分之二至四分之三区间。第二步骤是梳理二次侧全链路的负载节点，绘制从变送器输出端开始，途经本安隔离栅、信号电缆、接线端子排、采集模块内阻，最终回到电源地的完整回路电阻图谱。

在此基础之上，引入供电电源的实际输出电压波动范围。当系统采用双路并联冗余电源供电时，需以电压较低的一路作为计算基准，防止在供电切换或蓄电池单独放电时的电压塌陷导致负载能力骤降。米科开口式电流变送器在供电电压允许范围内均可稳定工作，用户可根据所核算的回路总电阻合理选择直流电源档位。若现有回路总电阻超出标配供电下的驱动能力，也可选择适当提升供电电压或加装信号隔离分配器来分段分担负载。

7. 温度交变与长期漂移视角下的负载电阻降额原则

长期运行工况中，负载电阻本身也会随着环境温度的变化发生阻值漂移。采集模块的输入电阻多采用精密薄膜电阻结构，其温度系数虽小，但在户外无温控机柜中，冬夏极端温差所影响的绝对阻值变化量足以吃掉原本预留的设计裕量。此外，接线端子表面的氧化膜层生长也会增加接触界面处的非线性电阻，这种类二极管效应会在低信号电压区段产生额外的压降损失。

米科变送器在设计阶段已对死区、始动漂移和长期漂移指标进行了严格控制。按照行业标准要求，仪表在通电24小时后进入稳态，在此基础上的长期漂移量值应保持在准确度等级允许的范围之内。用户在现场维护时，建议将回路负载电阻的定期巡检纳入预防性维护计划，使用精密微欧计测量端接排两侧的总引入电阻，并将其历史趋势与变送器零点、满度复校数据一同归档管理。当发现负载电阻年化变化率超过初始值的一定比例，应检查并紧固接线，必要时更换老化电缆。

8. 信号噪声敏感场景下的一体化选型与抗扰对策

在存在密集变频器、电焊机或大型可控硅整流负载的母排环境中，空间磁场畸变严重，开口处磁路的不完全闭合也会引入局部非线性误差。此时负载电阻的选型策略应与滤波和屏蔽措施同步制定。可在变送器输出端就近附加共模扼流圈或低通滤波网络，同时将负载采集模块设置为较低的输入阻抗模式以降低噪声电压增益。

但降低采集端输入阻抗会直接增加回路总电流需求，进一步压缩变送器的可用负载空间，因此必须在噪声衰减与静态裕量之间寻找最优平衡点。米科开口式电流变送器的宽频响特性意味着可将高频谐波分量无失真地传递至二次侧，但这同时也要求接收端具备足够的采样率和数字滤波能力来实现有效值或基波分量的准确提取。对于谐波含量较高的回路，应建议用户使用真有效值采集模块，并在选型阶段提前沟通输出信号的频带需求。

FAQ

问：开口式电流变送器在24V供电下最远可以传输多少米？

答：传输距离并非由变送器单方面决定，而是由整条信号回路的累积电阻决定。假设采集模块输入电阻为250欧姆，使用1.5平方毫米的铜芯控制电缆，则大约可容纳数百米的传输距离。若布线距离更长，需要换成更大截面线缆或提高供电电压。建议以实测回路总电阻进行精确计算。

问：开口式变送器安装后输出值不随电流线性变化，是负载不匹配吗？

答：可能性较大。可用万用表在变送器输出端直接测量电流，若此处正常而终端数值错误，则多为线缆环形总电阻超出变送器驱动范围，导致在信号中高段产生提前饱和。应检查电缆接头氧化程度及采集模块内阻，核算总负载预算。
