在工业自动化监测领域，开口式电流变送器因其安装便捷、无需断开回路的特点，正成为电力系统改造和在线监测的主流选择。作为国内过程自动化仪表的核心供应商，杭州米科传感技术有限公司长期致力于为行业提供高精度的信号隔离与电流监测方案。近期，我们的技术支持团队整理了用户围绕“穿心孔径”这一核心参数的高频疑问，本文将从选型逻辑、安装规范、精度影响及典型应用场景四个维度，进行系统性的深度解析。

1. 为什么穿心孔径是开口式电流变送器的“第一道门槛”？

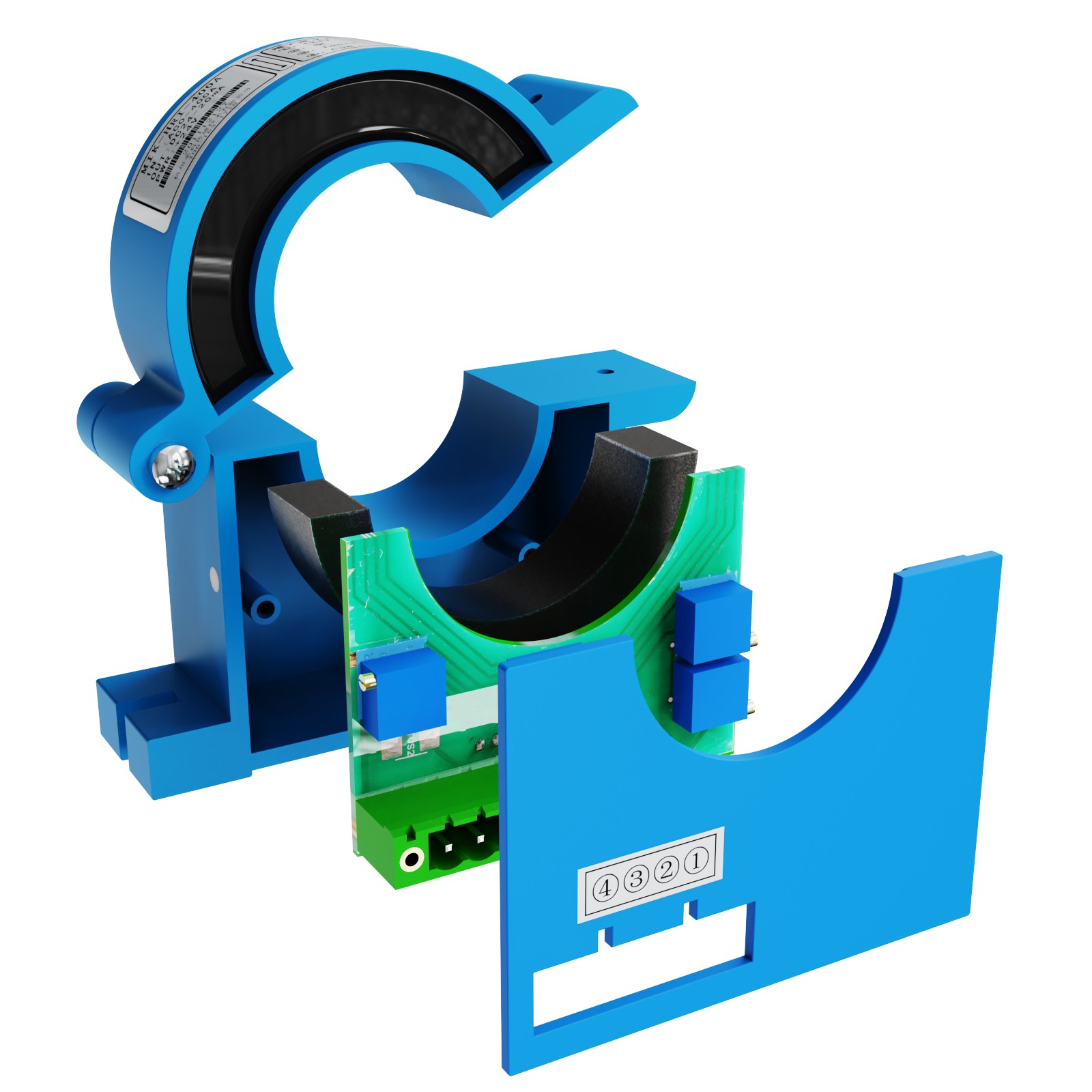

在评估开口式电流变送器时，穿心孔径直接决定了设备是否具备现场安装的物理可行性。区别于传统的闭口互感器，开口式设计允许在不切断被测电缆的前提下，直接通过卡扣结构将线缆纳入测量腔体。穿心孔径的大小，本质上定义了允许穿过的最大线缆外径或铜排截面积。

在实际工程应用中，用户往往面临“电缆过粗无法钳入”的尴尬局面。如果孔径过小，变送器将无法闭合，导致无法测量；即便强行闭合，也会因磁路接触不良而产生极大的漏磁误差。因此，选型前必须精确测量电缆外径。根据米科实验室的数据，为了保证磁路闭环的完美贴合，被测线缆或铜排的最大宽度应至少小于变送器内径2-3mm。米科提供的交流电流变送器系列，在设计上充分考虑了工业现场的冗余需求，提供了从常规尺寸到宽口大孔径的全覆盖型号，例如标准的22mm孔径产品，能够轻松钳入绝大多数400A及以下规格的电力电缆，无需对密集布线系统进行大规模拆卸。

2. 米科开口式电流变送器提供了哪些具体的孔径规格？

针对不同的母排尺寸和电缆密集度，米科电流变送器系列构建了完善的尺寸矩阵。以目前市场应用最广泛的K型外形产品为例，其标准架构下通常适配的穿线孔径为22mm。这一尺寸经受了大量电网配电柜与电机监控柜的实践检验，被证明是兼顾体积小巧与通过性的黄金尺寸。

具体来看，米科的MIK-DJI系列单相交流电流变送器采用了22mm孔径设计，产品整体宽度仅为25mm。这种窄体设计配合相对宽敞的穿孔空间，使得即便在狭窄的导轨排上，也能并排安装多台设备，现场操作人员甚至可以在戴手套的情况下单手完成穿线卡扣操作。对于大电流场景，如需要监测500A以上的铜排，虽然标准圆柱孔径方案不再适用，但米科同样具备采用软性罗氏线圈或其他开口式霍尔传感器的扩展方案，其等效通过口径可根据现场排母宽度进行非标定制。请留意，电流穿孔输入属于非接触式测量，务必确保线缆穿过中心位置，避免偏心带来的非线性误差。

3. 安装开口式变送器时，线缆与孔壁的间隙对精度有多大影响？

这是一个常被忽视的物理细节。在电流变送器的工作原理中，无论是电磁感应原理还是霍尔原理，都假设被测电流产生的磁场是均匀穿过磁路系统的。如果粗电缆勉强塞入小孔，或者细电缆在极大的空腔内随意摆动，都会导致磁场耦合系数的变化。

米科的技术规范明确指出，虽然变送器具备较强的抗干扰能力，但为了达到标称的0.5级甚至0.2级高精度，必须优化被测导线与几何中心的相对位置。在进行精密测量时，建议尽量将电缆置于孔径的中心点。如果在孔径较大的变送器上测量小电流信号，可以将导线在穿孔内以同心圆方式均匀绕圈，利用感应电流与匝数成正比的关系来提高信噪比。但需注意，绕线后的等效总电流值不得超过变送器的额定量程。米科系列变送器拥有高达2500VDC的电气隔离耐压，确保了即便在高压母线穿孔时，孔壁与被测线缆之间的绝缘安全性。

4. 如何从源头厂家优势看待孔径与定制服务的关系？

在复杂的现场改造项目中，标准品往往无法覆盖所有极端工况。比如当遇到异形母排或受限于柜体结构无法闭环时，源头生产厂家的快速定制响应能力就显得至关重要。杭州米科传感技术有限公司依托自有的研发与标定体系，能够针对特殊孔径要求提供快速打样服务。

与其他简单贴牌贸易的流通品相比，米科从电路设计、磁性材料选型到最终的老化测试实施全流程管控。对于涉及开口式电流变送器的项目，米科工程师通常会建议用户提供现场排布照片或电缆外径数据，技术团队会依据米科的产品型谱进行精确匹配。值得注意的是，产品的安装方式为标准35mm DIN导轨安装，同时外壳采用阻燃ABS材质，这种标准化设计使得即便是定制孔径的产品，也能无缝融入现有的电气控制系统，显著降低了工程师的选型误判率。

5. 针对不同频率与孔径组合，有哪些技术盲区需要规避？

开口式变送器的孔径并非单一无源的机械结构，其内部的屏蔽层设计直接关系到对不同频率电流的响应。标准的工频测量（50Hz）对于孔径大小的敏感度相对稳定，但如果是宽频应用（如用于变频器输出端或谐波含量极高的场合），穿心孔径内的屏蔽材质至关重要。

米科提供支持频率范围覆盖50Hz至2000Hz的宽频交流电流变送器。在这种宽频监测环境中，不仅不能随意扩大孔径以破坏屏蔽完整性，反而更要确保开口处的金属接合面绝对清洁。任何细微的氧化或机械磨损导致的微米级缝隙，都会在高频信号下演变为严重的磁通泄露点。米科在制造环节严格控制了产品外壳配合公差，并且在雷击浪涌防护上做了特别加强，电源端可承受2000V浪涌冲击，输入端即便在大电流瞬间冲击下也能保持极高的可靠性。这保证了无论在何种孔径规格下，变送器的长期稳定性都符合RoHS与CE等国际认证标准。

6. 孔径选择不当是否会引起设备发热甚至安全隐患？

答案是肯定的。虽然开口式电流变送器采用非接触原理，不像分流器那样直接承载电流，但如果孔径不够大导致强行挤压电缆，可能会损伤电缆的绝缘层。更为隐蔽的风险在于二次侧。由于开口处接触电阻的存在，如果选型时孔径虽够但卡扣弹簧片老化导致接触不良，在测量大电流时，二次回路可能产生异常的高感应电压和涡流发热。

米科在产品研发阶段已充分考虑此类失效模式。产品技术规范中明确标注了环境适应参数，工作温度范围在-10℃至+60℃之间，且外壳使用了阻燃材料，极限耐受温度高达+85℃。在接线操作时，请严格遵循产品接线图，确认电源端子和输出端子的接线，避免将外部电压误引入输出回路。一旦发现变送器本体在工作中有异常温升，应立即检查孔径卡扣是否闭合严密，并核实被测电流是否早已超出额定的10A至500A定制品范围。

FAQ

问：如果我的电缆线径很细，而手头只有大孔径的变送器，能直接放在孔内感应空白处使用吗？

答：可以，但不建议直接悬空。极细导线在不位于孔道中心时，会产生较大的测量线性误差。如果必须配合使用，建议在不影响绝缘的条件下，将导线在孔隙内多缠绕几圈，或者利用专用定位夹将细线固定在几何中心。这样既能保证感应充分，也能排除因位置偏移带来的数据误差。

问：开口式变送器在长期震动环境下，孔径上的卡扣是否会松脱？

答：米科开口式变送器的外壳模具在设计中强化了卡扣的咬合力，并采用了高弹性工程塑料。在标准的35mm导轨安装且不存在强烈共振的环境下，卡扣具备极强的自锁紧性能。若安装环境存在超常规高频震动（如大型冲压机附近），建议加装辅助固定扎带，确保开口处时刻处于紧密闭合状态，避免因微小松脱导致输出信号跳动。
