在工业自动化与电力监控系统中，开口式电流变送器因其无需断开回路即可安装的特性，被广泛应用于配电柜改造、能耗监测及老旧设备智能化升级等场景。这类仪表的便捷性使其市场接受度极高，然而在实际选型、安装与运维过程中，现场工程师时常陷入一些惯性思维或操作误区。这些误区不仅影响测量精度，甚至可能导致设备损坏或引发安全隐患。杭州米科传感技术有限公司结合长期的技术服务经验与用户反馈，深度盘点了当前围绕开口式电流变送器使用的几大常见认知偏差，以期帮助用户规避风险，发挥仪表的最大效能。

误区一：开口式互感器无需在意内部铁芯截面的清洁与吻合精度

许多一线操作人员认为，开口式电流变送器的核心优势在于“卡扣式”安装，只要钳口闭合便能工作。这一认知在工程实践中很容易导致测量误差超标。

开口式电流互感器的测量原理同样是基于电磁感应，其内部的两片铁芯截面必须实现近乎无缝的紧密贴合。如果在安装时，由于柜内空间狭小导致操作角度受限，或者铁芯截面沾染了灰尘、油污，甚至产生了轻微的锈蚀，即便肉眼难以察觉的微小缝隙，也会使磁路磁阻急剧增加。这种增加并非线性，因此无法通过后端变送电路进行简单补偿。米科在出厂时对核心部件进行了严格的镜面级打磨与防氧化处理，但这并不能替代现场安装时的精细化操作。正确做法是，在卡合互感器前，使用干燥洁净的软布擦拭铁芯端面，并确保卡扣咬合时发出清脆的“咔哒”声，严禁使用蛮力敲击导致结构形变。

误区二：忽视一次导线的位置偏移带来的比差与角差

在穿芯式电流测量中，一次导线穿过铁芯窗口的位置往往被随意对待。现场人员常常默认只要导线从孔中穿过读值就准确，这是一个需要警惕的技术误区。

实际上，开口式互感器内部的绕组分布不可能做到绝对的几何完美，一次导体在窗口内的相对位置变化会改变漏磁场分布，从而影响变比误差和相位误差。尤其是在测量小电流时，导线紧贴窗口一侧与居中穿过可能带来不容忽视的精度波动。在米科的技术手册中，明确建议用户在安装时应尽量使一次导线处于窗口的正中心位置，并保持导线与互感器平面垂直。如果一次导线受限于布线走向无法居中，建议通过实际标定来确认该位置下的具体误差，或者直接选用窗口尺寸更大、裕度更充分的变送器型号，以降低边缘磁场畸变的影响。

误区三：混淆额定测量范围与安全过载能力

配电柜改造项目往往涉及设备扩容，部分用户在选型时容易将电流变送器的标称量程误解为绝对的物理耐受极限。

量程指的是仪表能够保证标称精度（如0.5级或0.2级）的有效测量范围，而非它的物理烧毁阈值。虽然优质的开口式电流变送器具备一定的过载能力，但长期在超过标称量程的状态下运行，铁芯会逐步进入磁饱和状态。饱和不仅造成二次输出电流波形畸变，无法反应真实的一次侧波形，还会导致线圈发热加剧，加速绝缘层老化。米科建议用户在测定线路最大负荷时，预留30%左右的峰值余量。例如，若线路额定运行电流为80A，但电机启动瞬间会有冲击电流，宜选用输入为100A或更大量程的变送器，避免瞬间启动电流导致的磁芯饱和与测量死区。

误区四：在强电磁干扰环境下忽视输出端屏蔽与单端接地

为了传输4-20mA信号，变送器输出端通常采用双绞线连接至PLC或采集模块。在变频器、大功率电机密集的场所，电磁干扰会成为测量数据跳动的主要推手。

不少调试人员发现数值跳动后，第一反应是增加软件滤波，这是治标不治本的思路。问题的根源往往在于施工布线时犯了常识性错误：将信号传输线与强电动力线同一线槽混合敷设，或者在远距离传输时屏蔽层未接地、接地点电位存在压差。正确的处理逻辑是，采用屏蔽双绞线传输，且屏蔽层应在控制室侧仪表端实现单端接地。米科电流变送器在设计时对输入、输出、电源端口均采取了电气隔离措施，但在极其恶劣的共模干扰下，仍需外部布线的配合才能彻底抑制噪声。在故障排查时，可先用示波器观察波形，如果是规律性的工频噪声，优先检查屏蔽接地；如果是随机高频毛刺，则需将信号线远离变频器输出线缆。

误区五：标定校验时以万用表直测电流作为参照标准

部分企业在内部校验或巡检时，喜欢使用高精度的钳形万用表作为“标尺”去比对开口式电流变送器的输出，一旦数值对不上就判定变送器失准，这其中有显著的逻辑漏洞。

一般工业常用的钳形万用表交流电流档多为1.5级或更低精度，且受频率响应限制，而工业级电流变送器往往具备更高的准度。以一个精度为0.3级的开口式电流变送器为例，使用精度为1.5级的万用表作为标准器去校验它，本身就违背了计量学的量值传递原则，结论并不可靠。正确的准确性验证应当使用标准电流源注入一次回路，并用高精度（如0.05级）的电流表测量变送器的二次输出毫安值，结合两者的比差数据进行科学评定。在米科的出厂质检环节，正是采用了降级溯源的方式进行严格标定，确保递交给客户的每一块表计数据都具备计量意义上的可追溯性。

误区六：认为开口式变送器全频段通用，无视频率与波形的关联

随着变频设备的普及，电流波形已不局限于标准的50Hz正弦波，而是包含了大量高次谐波的畸变波形。

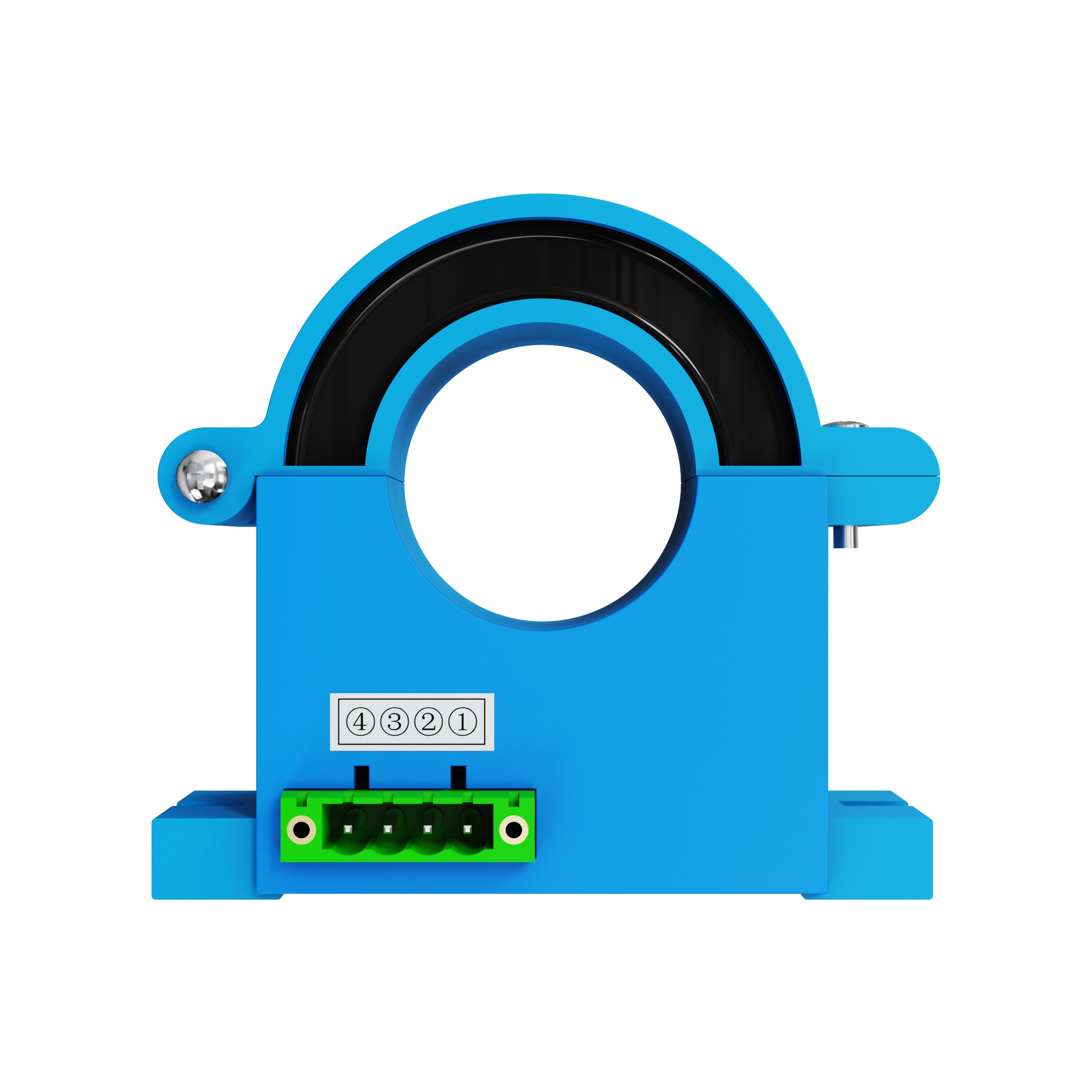

很多传统的电磁式电流互感器设计的频响范围较窄，在面对变频器输出的基波频率偏离工频甚至带有高频载波时，铁芯损耗会急剧增加，导致互感器发热严重，且由于频率响应不平坦，测量的平均值与真实有效值之间产生较大偏差。如果被测回路来自变频器输出端或中频加热电源，必须选用专用频率范围覆盖（40Hz至1kHz甚至更高）的开口式电流变送器。在米科的交流电流变送器系列中，比如DJIS系列产品支持40Hz至1000Hz的宽频段输入，且准确度可达0.3级，配合4-20mA标准变送输出，能够很好地适应这类非标准工频场景下的测量需求，有效规避常规仪表在谐波环境下发热与精度失真等常见问题。

误区七：忽视温度漂移对电子电路部分的长期影响

开口式电流变送器通常安装在高温的配电柜顶部或狭窄的线槽旁。虽然铁芯和线圈具有一定的耐温性，但集成的信号调理电路模块对温度十分敏感。

环境温度每升高10摄氏度，电子元器件的温漂可能成倍增加。在夏季高温满载的配电柜内，若变送器的信号处理电路未设计温度补偿或缺少热隔离措施，零点漂移和量程漂移就会显现，使得实际测量精度远低于出厂证书上的实验室数据。米科在产品开发中充分考虑到了工业现场的极端温差，通过选用低温漂系数的精密电阻与运放，并在电路设计上实施软硬件结合的温度补偿算法，将零点与满度的温度系数抑制在较低水平。如果现场条件确实严苛，比如柜内温度长期超过55摄氏度，建议采取加装隔热挡板或将变送器改装至通风稍好的母线室等被动温控手段。

误区八：把“即插即用”误解为“免维护”

相比传统的闭口式互感器，开口式变送器的可维护性是其优势，但这不代表它不需维护。弹性卡扣结构在常年微振动环境下可能出现应力松弛，导致钳口夹紧力下降，缝隙增大。

巡检时除了观察二次仪表读数，还应每半年至一年视情况检查互感器的外观和锁扣状态，确认是否存在松动、表面龟裂或因受潮导致的端子锈蚀。在沿海高湿或化工腐蚀气体环境中，还应关注端子排的抗氧化性能。及时发现这些潜在问题并妥善处理，是保障企业能效监测数据长期可靠的基础。

结语

开口式电流变送器是工业物联网感知层的神经末梢，其数据准确性直接关系到能效考评、设备状态诊断甚至继电保护逻辑的可靠性。精准测量从来不是靠单个器件的标称精度就能一劳永逸，而是源于对环境、安装、布线、比对的全流程科学干预。

FAQ

问：变频器输出端的电流波形畸形严重，使用传统变送器发热且读数不稳，如何根除？

答：关键在于选用具备宽频响应能力的变送器。普通工频互感器在基频偏离50Hz及谐波成分丰富时铁损大增，需要选用米科DJIS等系列中明确涵盖（40～1000）Hz频段输入、且按有效值校准的交流电流变送器，支持（4～20）mA标准信号输出，24VDC供电，从根本上解决铁芯发热饱和与精度失真问题。

问：不拆线安装时发现电缆太粗，互感器钳口无法完全闭合，经过短接处理强行安装是否可行？

答：绝对不可。钳口无法紧密闭合等同于在磁路中人为制造了大段气隙，漏磁通激增，输出已完全偏离标称变比曲线。遇到这种情况需更换窗口孔径更大的变送器，或者在确保安全断电的前提下调整一次母排结构，切忌任意在钳口截面垫入非导磁填充物或强行以歪斜状态锁死。
