在工业自动化持续推进存量设备升级的2026年第三季度，大量运行超过十年甚至更久的配电柜、控制柜正迎来集中改造窗口。杭州米科传感技术有限公司在服务众多老旧柜体改造项目中发现，客户对开口式电流变送器的选型、配置和现场适配需求尤为迫切。该类仪表因其无需断开被测电缆即可快速安装的结构特性，正成为盘柜智能化改造中不可或缺的关键组件。本文将从工程应用视角，系统梳理开口式电流变送器在老旧柜体场景下的配置思路与技术要点。

一、老旧柜体改造面临的典型测量挑战

老旧配电柜和控制柜的智能化改造，与新建项目有着本质区别。柜内空间狭窄、电缆走向复杂、原有布线难以更改，使得传统闭合式电流互感器或变送器在安装时遇到巨大阻力。更为棘手的是，许多老旧柜体仍在持续运行，业主无法接受长时间断电施工，这直接排除了任何需要拆解主回路的测量方案。

电气环境同样不容乐观。柜内强弱电线路交叉耦合，电磁干扰水平偏高；部分柜体受限于早期设计，接地系统不够完善；运行多年的电缆绝缘层可能出现老化，对接触式测量元件的绝缘安全提出更高要求。此外，改造预算通常有限，业主期望以最小的时间成本、线缆改动量和设备采购成本完成测量点的增设。

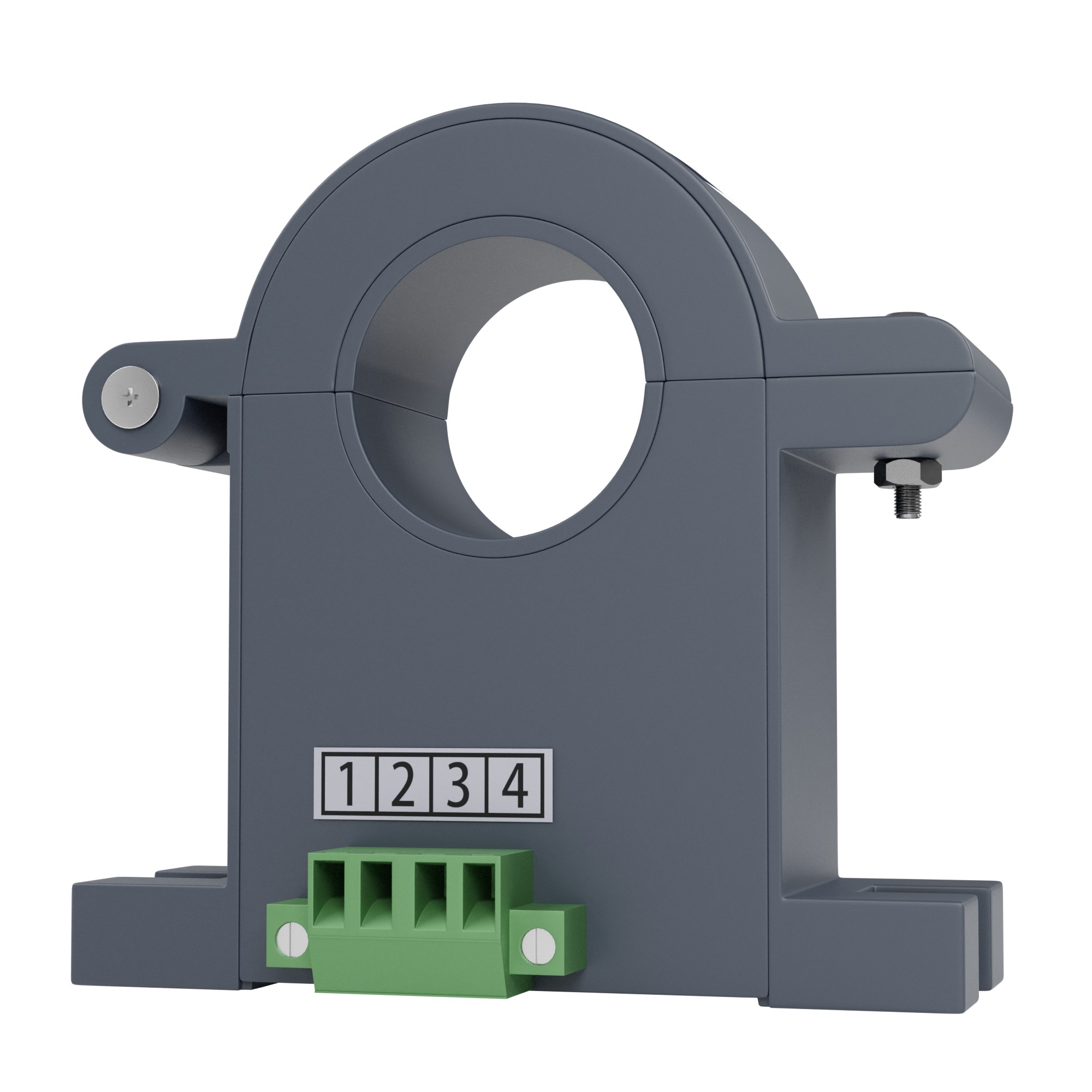

上述痛点恰好是开口式电流变送器发挥价值的典型场景。其核心优势在于将互感器铁芯设计为可开合结构，安装时仅需将铁芯钳入被测电缆，无需拆接线端子、无需断电操作，单点安装通常可在数分钟内完成。这一特性使老旧柜体改造的可行性大幅提升。

二、米科开口式电流变送器的选型配置思路

针对老旧柜体改造场景，米科推出了一系列基于霍尔效应和电磁感应原理的开口式电流变送器。选型配置需从以下维度逐项确认。

量程范围是选型的第一步。改造项目中被测电流从几安培的二次回路信号到数千安培的主进线电流不等。米科开口式电流变送器提供从0-50A到0-5000A的宽泛测量范围，用户应根据实际运行电流选取合适量程，并保留约20%至30%的上浮余量，以应对未来负载扩容需求。对于主进线等大电流回路，建议选用大孔径型号，确保电缆穿过铁芯中心区域，减小位置误差对测量精度的影响。

输出信号类型的配置需与上位采集系统配合。现有老旧柜体改造项目中，PLC模拟量输入模块和智能电表是最常见的数据接收端。米科可提供两线制4-20mA标准模拟量输出，该信号制式抗干扰能力强、传输距离远，与绝大多数工业控制系统兼容。对于需要接入RS485通讯网络的场景，可选配带Modbus RTU协议的数字输出版本，方便实现多点组网和远程数据采集。

供电方式的确定受柜内可用电源制约。老旧柜体内部通常已有220VAC控制电源或24VDC直流电源，米科开口式电流变送器可适配上述两种供电方式。若柜内空间允许，优先采用24VDC集中供电，便于统一管理；如现场仅有交流电源，可直接选用220VAC供电版本，省去额外配置直流电源的麻烦。

安装孔径与电缆匹配是容易被忽略但至关重要的环节。老旧柜体改造现场电缆规格多样，外径差异显著。米科提供从直径10mm到55mm不等的多种孔径规格，选型时需实测被测电缆外径，确保电缆能顺利穿过互感器内孔，同时避免孔径过大造成固定不稳。对于扁平母排等异形导体，可选用矩形孔径的专用型号。

三、老旧柜体现场配置要点

即使选型正确，现场配置细节仍然决定改造项目的成败。以下配置要点来自米科技术团队在数十个老旧柜体改造项目中积累的实战经验。

安装位置的选择优先考虑远离强电磁干扰源。开口式电流变送器尽管自身具备一定抗干扰能力，但紧邻大功率变频器、接触器或电抗器安装时，仍可能引入耦合噪声。建议与强干扰源保持50毫米以上间距，并将变送器金属外壳可靠接地。如果柜内空间极度紧张无法避开，可选用带屏蔽层的输出信号线缆，并在信号接收端做滤波处理。

铁芯闭合状态的确认是保障测量精度的关键。老旧柜体改造现场常因视线受限或操作角度不便，导致安装人员未能将可开合铁芯完全闭合。即使存在微小缝隙，也会在磁路中引入气隙，造成测量值偏低且线性度恶化。安装完成后，须手检确认铁芯两个端面严丝合缝，固定卡扣牢靠。

接线极性的正确性直接影响测量结果。交流电流测量需注意穿线方向与被测回路的相位关系。对于三相系统，同一柜体内多只变送器应保持一致的穿线方向，通常以电流流入负载端的参考方向为准。直流电流测量场合必须严格区分正负极性方向，反接将导致输出信号反向或归零。

现场校准与核查不容忽视。老旧柜体内长期运行的电缆可能存在局部放电或绝缘劣化，对测量系统引入不确定因素。建议在安装完成后，使用标准钳形表进行多点比对，确认米科变送器在全量程范围内的输出误差符合规格书要求。对于关键测量点，可建立定期校验台账，纳入设备管理体系。

四、典型改造场景配置方案

为便于改造工程师快速匹配方案，以下归纳三种高频改造场景的推荐配置。

主进线柜总电流监测。被测电缆较粗，电流通常在数百安培到上千安培，要求4-20mA模拟量输出接入DCS或电力监控系统。推荐选用米科大孔径开口式电流变送器，量程按主断路器额定电流的1.2倍选取，输出4-20mA信号，24VDC供电。安装于主断路器出线侧电缆上，信号线沿原有线槽走向接入端子排。

分配电柜多回路监测。柜内回路众多、空间狭窄，需同时对多个出线回路进行电流采集，并通过RS485总线组网传输。推荐选用米科带RS485通讯的开口式电流变送器，每个回路独立安装，通过手拉手或星形拓扑接入串口服务器或通讯管理机。该方案的优势在于节省大量模拟量输入模块和信号电缆，适合回路数超过8个以上的密集监测场景。

关键设备能耗分析。对空压机、制冷机组、泵组等重点设备需精确记录运行电流并用于能耗分析。建议在设备主电源回路加装精度等级为0.5级的高精度开口式电流变送器，输出信号直接接入电能质量分析仪或专用能源管理系统。如现场无法断电，可借助变送器的开口结构实现带电安装，施工安排在设备维护窗口期进行。

五、应用效果与长期运行稳定性

开口式电流变送器在老旧柜体改造中的价值，不仅体现在安装便捷性上，更在于投运后的长期表现。米科产品在多个改造项目中的运行数据显示，在合理选型与规范安装的前提下，变送器输出信号稳定，长期漂移量控制在规格书范围以内，能够满足配电系统监控、能效管理及设备状态预警等应用需求。

值得关注的是一次改造往往带来联动效益。许多老旧柜体在加装电流变送器之后，运维人员首次获得了各回路的实时电流数据，借此发现了三相不平衡、电缆过载、设备轻载运行等此前被忽视的问题。这些数据驱动的洞察相比仪表本身更加珍贵，它使设备管理从经验判断走向数据支撑。

米科作为源头测量仪表制造商，在老旧柜体改造领域积累了一定的实践基础。其开口式电流变送器系列产品覆盖多种量程与输出选项，可为不同现场条件提供配置灵活度。同时，米科具备自主贴片线与全流程质检能力，在定制孔径、特殊量程、快速交货等方面能够响应改造项目的实际需求。

六、改造项目的注意事项与常见问题

老旧柜体改造是一项系统工程，开口式电流变送器仅是其中一环。施工前应充分评估柜内剩余空间、原有布线图纸的准确性以及改造对运行设备的影响。涉及动力柜改造时，必须严格执行电气安全规程，做好风险辨识与安全交底；带电操作的人员须具备相应资质并穿戴合格的防护用具。

改造完成后，建议建立完整的台账记录，包括每只变送器的安装位置、被测回路名称、量程设置、输出信号类型及初始校准数据。这为日后运维和故障排查提供了准确依据，也使得后续改造方案有据可循。在智能化平台端，可将变送器数据与原有综保、电表数据进行融合展示，构建完整的配电系统数字镜像。

老旧柜体改造本质上是利用新技术激活存量资产效能的过程。开口式电流变送器以其带电安装、结构紧凑和信号兼容的优势，极大降低了改造门槛。从主进线到分支回路、从单点监测到多回路组网，合理的配置思路与技术方案能够帮助工业用户在控制改造成本的同时，收获设备透明化与能效精细化管理的长期回报。

FAQ

问：老旧柜体改造中，开口式电流变送器的精度是否比传统闭合式差？

答：在相同精度等级下，两类结构的测量性能并无本质差异。开口式互感器的可开合铁芯端面经过精密加工，闭合后磁路性能与闭合式互感器处于同一水平。实际应用中更多影响精度的因素是安装位置、铁芯闭合状态和电磁环境，而非结构形式本身。米科开口式电流变送器标准精度为0.5级或1.0级，可满足绝大多数工业监测场景需要。

问：如何在无法停电的柜体中完成多只变送器的安装与调试？

答：开口式结构天然支持带电安装，这是该品类在改造市场中的核心优势。操作时需严格遵循一人操作一人监护的电气安全规程，使用绝缘工具，逐只安装并确认铁芯闭合。信号线缆建议预先布线至安装点附近并做好标识，待变送器固定后快速接线，尽量减少在带电区域的停留时间。调试阶段可先在信号接收端注入标准电流信号验证通道正常，再逐步接入变送器实际输出。
