在工业自动化控制系统中，信号传输的稳定性直接决定了整个流程的安全与效率。作为信号采集的核心环节，电流变送器常常部署在充斥着变频器、大功率电机等强电磁干扰源的复杂环境中。对于2026年9月市场备受关注的开口式电流变送器而言，其非接触式的测量原理虽带来了不停电安装的极大便利，却也因其结构天然的“开合”缝隙，对电磁兼容性提出了更严苛的考验。杭州米科传感技术有限公司在长期的电量变送器研发中发现，现场反馈的测量信号跳变问题，超过一半的根源并非产品芯片故障，而是被许多运维人员简化处理的屏蔽接地环节。本文将聚焦米科开口式电流变送器的核心电磁防护设计，深度剖析如何通过正确的屏蔽与接地逻辑，确保变送器在强干扰工况下实现高精度输出。

一、为何开口式电流变送器对屏蔽接地的敏感性更高

传统的闭口式电流互感器由整块高磁导率铁芯绕制而成，一次导体穿过磁芯中心，磁路处于近乎完全闭合的低磁阻状态，天然具备一定的空间磁场屏蔽能力。而开口式电流变送器在设计上为了便于现场开合安装，铁芯必须保留物理切口，即便采用高精度的气隙处理工艺，也无法改变在切口处磁阻突变、局部磁通泄露的物理现实。当变送器安装在靠近大功率变频器输出的电缆上时，空间辐射的高频电磁波极易通过切口缝隙耦合进入二次线圈，叠加在微弱的感应信号上。米科工程实验室通过频谱分析仪实测发现，在未做规范接地的开口式变送器测试回路中，耦合进入的共模噪声峰值可达正常信号幅度的3到5倍，这是电流变送器测出的数据具有随机性跳变的核心物理机制。

要解决泄漏磁通和共模噪声的干扰，仅仅依靠提高匝数比或加大铁芯截面是不够的。开口式交流电流变送器输出的标准模拟量信号通常为4-20mA，这一直流弱电信号在长距离传输回PLC或DCS控制系统的过程中，传输线缆相当于一根天线，会不断接收周围的辐射干扰。屏蔽层的作用就是以导电材料将信号线包裹起来，把外部电磁波感应出的干扰电流通过低阻抗路径泄放到大地，阻止其进入核心信号回路。开口式结构的存在使得屏蔽设计不能仅停留在PCB板级滤波，而必须从一次侧的电磁耦合结构、二次输出线缆到终端设备的整个链路进行系统性管控。

二、剥离表象：变送器屏蔽接地绝不是简单的“接壳”

在现场安装人员的第一反应中，经常会把金属外壳接触大地等同于完成了屏蔽接地。这种认知误区是导致精密信号测量失效的重灾区。从电路防护原理看，开口式电流变送器的接地体系必须严格区分保护接地与工作接地。保护接地针对的是外壳金属部分，目的是防止设备内部绝缘损坏导致外壳带电时人员触电，它关注的是工频50Hz的人身安全；而屏蔽接地则是针对信号传输线缆的屏蔽层，目的是建立一条低阻抗的高频干扰泄放通道，其关注点在数十千赫兹乃至兆赫兹频段的电磁噪声。两者的接地电阻要求、单点接地逻辑和走线路径完全不同。

米科在针对DJIS系列开口式交流电流变送器的现场调试规范中强调，如果直接将屏蔽层的两端随意接入接地桩，极大概率会在两个接地点之间因地电位差产生低频环流。这种工频的地电流会在屏蔽层上流动，通过屏蔽层与内部信号线的分布电容耦合进放大器输入端，造成比无屏蔽状态更严重的工频干扰。具体表现为变送器在量程零点附近出现有规律的低频纹波波动。正确的做法是执行严格的单点接地，即整套电流变送器信号链路只允许在控制室一侧（DCS或PLC端子排）将屏蔽层接地，变送器现场侧将屏蔽层悬空并做好绝缘包扎。

在探讨壳体与内部电路的隔离关系时，还需要关注米科电流变送器电路板与外壳之间的电气悬浮处理。为了防止空间干扰通过外壳直接串入敏感元件，高质量的开口式变送器内部电路地与金属外壳之间通常不做直流直接连接，而是通过安规电容进行高频搭接。这意味着安装人员在固定变送器到金属柜体时，如果需要现场做进一步防护，应在外壳接地螺钉处接入专用接地线，但绝不能误以为紧固了螺丝就算处理了信号屏蔽，由此导致信号浮地引发共模超限。

三、米科开口式电流变送器的核心电磁兼容性设计解析

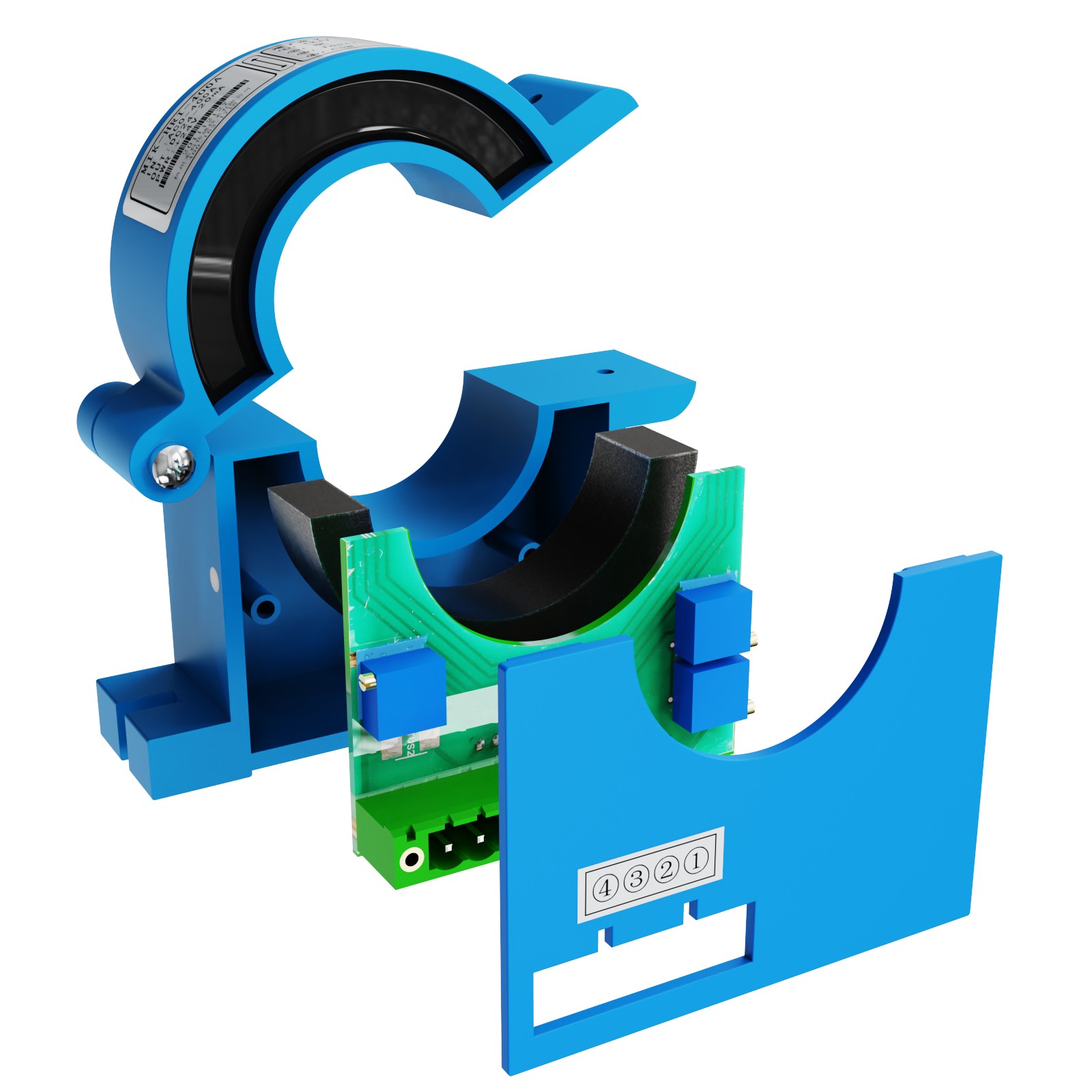

杭州米科传感技术有限公司推出的开口式交流电流变送器，在核心结构上对屏蔽与绝缘进行了针对性强化。以米科DJIS系列开口式交流电流变送器为例，该产品采用高线性度坡莫合金磁芯，搭配精密气隙研磨工艺，力求在保证开合便利性的同时，将气隙引起的磁阻突变控制在极窄范围。在输出回路设计上，24V DC直流供电与4-20mA信号输出端口均内置了TVS瞬态抑制二极管和共模扼流线圈。当长距离信号线受到雷击感应或大功率接触器吸合产生的浪涌冲击时，内置防护器件可以在纳秒级时间内将干扰能量钳位并导向电源保护地，保护后级的运放和ADC电路不被击穿。

米科交流电流变送器的壳体选用高强度阻燃工程塑料或带双重绝缘处理的金属材质，工业现场的金属粉尘、潮湿油污无法通过壳体直接侵蚀内部电路。针对开口式结构衔接处的缝隙，壳体锁紧机构进行了多层迷宫式咬合，配合内部的电磁密封衬垫，形成连续的导电接触路径。这一设计能够在不改变铁芯开合便捷性的前提下，利用趋肤效应将高频空间辐射阻挡在内腔之外。在信号输出方面，米科开口式电流变送器支持4-20mA模拟量输出与1-5V电压输出两种模式，精度等级达到0.5级，可在40Hz到1000Hz的基频频率范围内保持高精度线性传输。对于需要更高防护等级的应用场景，部分定制型号还支持加装金属屏蔽罩，现场可通过标准接地汇流排实现二次强化接地。

对于安装空间的温湿度挑战，米科开口式电流变送器在出厂前均需经过高温老化与绝缘耐压测试。在标准导轨式安装结构中，变送器底部与DIN35导轨接触部位通常不作为承载屏蔽接地的物理支点，若现场必须利用导轨作为公共参考地，安装接头需要采用带刺破功能的接地端子，确保切除表面氧化层，防止因接触点电阻随温度升高而波动，导致接地阻抗非线性变化进而引入难以排查的间歇性信号跳动。

四、现场施工细则：四步构建低阻抗屏蔽接地系统

第一步涉及线缆选型。面向强干扰环境，电流变送器输出线缆必须采用双绞屏蔽电缆。双绞结构的作用是利用两根线对空间磁场的方向交替抵消感应的差模干扰，而屏蔽层则是应对电场耦合。米科技术支持部门建议屏蔽层的编织密度不应低于85%，单层铝箔加引流线的结构虽然成本低，但在高频段的屏蔽效能衰减严重，不适合开口式电流变送器的长线传输需求。

第二步为层间隔处理。在变送器现场接线端，剥开的屏蔽层以及内部多余的信号导线必须做单端悬空处理，用热缩管或绝缘胶带完全包裹，防止与金属防水接头、接线盒内壁或其它接地导线意外触碰。现场需要留意的一个细节是，防水接头的金属锁紧爪一旦压住没有绝缘包扎的屏蔽层，就会形成非期望的多点接地，破坏整个单点接地拓扑。

第三步关于控制室的汇流。多台米科开口式电流变送器的信号电缆汇集到中央控制柜后，每根电缆的屏蔽层应分别清洁出良好导体，压接冷压端子后固定在同一根屏蔽接地汇流排上。该汇流排需使用粗铜编织带以最短路径连接至仪表信号地母排，严禁与柜内电机驱动线缆的接地排或建筑物避雷引下线混用。

第四步需要关注等电位联结。当变送器安装在户外的电力开关柜顶部且周围存在避雷针引下线时，单纯的信号单端接地只能解决电磁干扰，而无法抵御雷击引起的地电位反击。米科工程师建议在该场景下额外敷设一根不小于16平方毫米的铜芯线，将变送器外壳与柜体主接地排做等电位连接，确保雷电高电压瞬间所有金属部件同电位升降，杜绝火花放电击穿内部极间绝缘。

五、源头厂家的综合价值：从产品定制到全周期技术支持

杭州米科传感技术有限公司在电量变送器领域已积累了大量的工业现场诊断经验。依托自主研发团队和标准化生产流程，米科能够针对不同的开口式电流变送器应用场景提供非标量程定制、输出信号方式调整以及特殊的屏蔽结构适配服务。对于大客户或系统集成商，米科具备灵活的账期支持与快速交货能力，协助用户在紧张的工期内配套齐全电流监测节点。

在选型技术层面，米科开口式电流变送器配备有标准的35mm DIN导轨安装结构，无需改变配电柜内原有的铜排连接方式，即可完成触点测温或电流采集的加装改造。针对一些485通信变送器的接地疑问，米科的技术资料同样指出RS-485总线架构同样依赖可靠的信号地参考，屏蔽层应按照类似逻辑进行单点处理，避免共模电压超出收发器耐受阈值。若项目涉及到防爆区域应用，米科还可根据合规要求为用户提供配套的隔离式安全栅方案，严格规范本安回路接地与非本安回路的绝缘隔离。

FAQ

问：开口式电流变送器如果输出信号偶尔出现尖峰毛刺，是不是一定没有接地？
不一定。尖峰干扰的来源可能是交流接触器线圈断电时的反向感应电压，也可能是安装点附近使用了对讲机等强射频设备。规范的单点接地可以有效引导大部分共模干扰，但如果干扰源频谱恰好与变送器内部滤波电路响应频率产生谐振，可能需要额外在信号输入端并联一个耐压合适的陶瓷电容，或者在进线侧的电缆上套装镍锌铁氧体磁环来增强高频损耗。

问：电流变送器壳体已经通过螺丝固定在接地的金属柜上了，还需要额外接屏蔽线吗？
需要。金属柜体表面通常喷涂有防腐漆，螺栓螺纹连接处的接触电阻较大且不稳定，对于低频的安规漏电保护是可靠的，但对于数十千赫兹的高频干扰阻抗偏大。屏蔽层导线采用专用的铜编织带和压接端子直接引入柜内的信号地汇流排，能显著降低高频对地的总电感。不能把机械紧固等同于射频接地。
